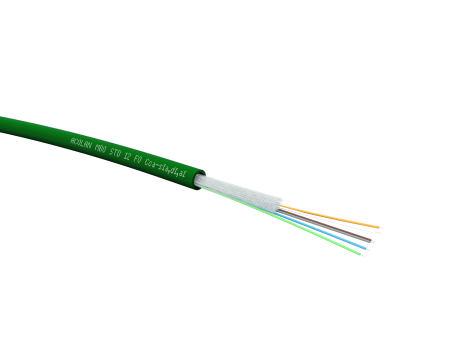

MBO STANDARD Cca ZH
ACOLAN OPTIQUE

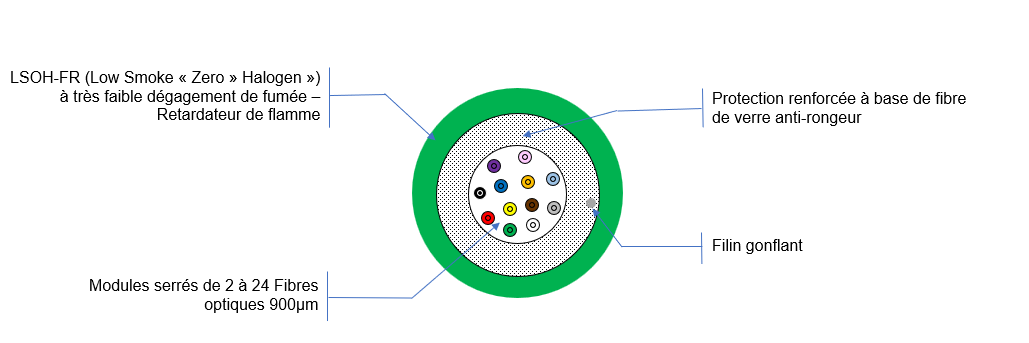

- Structure Serrée, intérieur / extérieur
- 2 à 24 Fibres Optiques
- OM2, OM3, OM4, OS2
- Gaine verte, ZH standard armé fibre de verre
- Cca
Avantages
- Gamme universelle standard adaptée à tout type d’environnement
- Dénudage rapide avec notre nouvelle Fibre serrée Rapid Strip (RS 900)
- Design optimisé pour le montage de connecteur ou l’épissurage de la fibre
- Indice Protection ACOME contre les rongeurs IPA : ✭✩✩✩✩ = Protection standard
Application
- Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales.
- Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP).
- Marquage : ACOLAN MBO STD Cca ZH - nombre et type de fibres - réf produit – Euroclasse – JJ/MM/AA hh :mm + métrique
Caractéristiques
GÉNÉRALES
| Caractéristiques | Valeurs | ||||||
| MBO 2 fibres | MBO 4 fibres | MBO 6 fibres | MBO 8 fibres | MBO 12 fibres | MBO 24 fibres | ||
| Z1433A | Z1434A | Z1435A | Z1436A | ||||
| Gamme de température | Transport et stockage | -40°C à + 70°C | |||||
| Installation | -5°C à + 50°C | ||||||
| Fonctionnement | -30°C à + 70°C | ||||||
| Traction maximale (N) | 800 | 1100 | 1800 | ||||
| Résistance à l'écrasement (N/10cm) | 2000 | ||||||
| Rayon de courbure mini (mm) | 10 x diamètre du câble | ||||||
| Conditionnement standard | Tourets 2100m | ||||||
| Epaisseur nominale de la gaine (mm) | 1.0 | 1,1 | |||||
| Diamètre nominal du câble (mm) | 6.0 | 7.0 | 7.8 | 10.0 | |||
| Poids nominal (kg/km) | 31 | 33 | 45 | 51 | 55 | 85 | |
Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit
COULEURS FIBRES
| Bleu | Orange | Vert | Marron | Gris | Blanc | Rouge | Noir | Jaune | Violet | Rose | Turquoise |
Les fibres optiques n°13 à 24 sont repérées par une marque noire (l’isolant de la fibre noire est remplacé par le vert foncé).
Produits de la gamme
| Contenance câble | Single mode 9/125 (UIT-T G.652.D) OS2 | Multimode 50/125 OM2 | Multimode 50/125 OM3 | Multimode 50/125 OM4 |
| 2 fibres | B1419A | B1425A | B1431A | B1437A |
| 4 fibres | B1420A | B1426A | B1432A | B1438A |
| 6 fibres | B1421A | B1427A | B1433A | B1439A |
| 8 fibres | B1422A | B1428A | B1434A | B1440A |
| 12 fibres | B1423A | B1429A | B1435A | B1441A |
| 24 fibres | B1424A | B1430A | B1436A | B1442A |
Normes et standards
GÉNÉRALE
- Câble et fibres : EN 60793 / EN 60794
- Systèmes de câblage : EN 50173-1 / ISO 11801
- Applications : IEEE 802.3 10M to 10Gbit / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI) ATM (155, 622, …)
COMPORTEMENT AU FEU
| Nombre de fibres | Euroclasse | Numéro de déclaration de performance | Normes Europe | Normes hors Europe |
| 2 à 24 fibres | Cca-s1a,d1,a1 | 24MBO0006 |
IEC 60332-1 EN 50399 IEC 60754-2 IEC 61034 |
IEC 60332-1 (Non propagateur de la flamme) IEC 60754-2 (Faible corrosivité des gaz) IEC 60754-1 (Faible toxicité) |
