PHOTO PRODUIT ACOME MBO STANDARD

MBO STANDARD ZH
ACOLAN OPTIQUE

  • Structure Serrée intérieur /extérieur
  • 2 à 24 Fibres Optiques
  • OM2, OM3, OM4, OS2
  • Gaine bleue, ZH standard armé fibre de verre
  • Dca

Avantages

  • Gamme universelle étanche intérieur/extérieur
  • Dénudage rapide avec notre nouvelle Fibre serrée Rapid Strip (RS 900)
  • Design optimisé pour le montage de connecteur ou l’épissurage de la fibre
  • Indice Protection ACOME contre les rongeurs IPA : ✭✩✩✩✩ = Protection faible

Application

  • Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales.
  • Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP)
  • Marquage : ACOLAN MBO STD ZH - nombre et type de fibres - réf produit – Euroclasse – JJ/MM/AA hh :mm + métrique

Caractéristiques

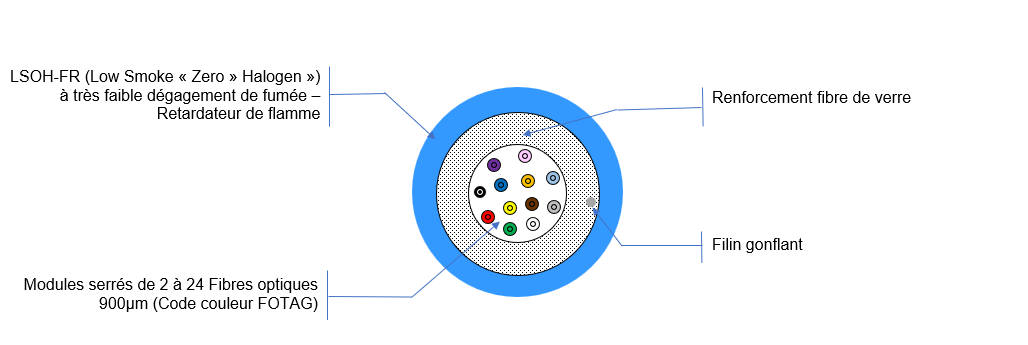

Vue de coupe MBO STANDARD ZH

GÉNÉRALES
Caractéristiques Valeurs
  MBO 2 fibres MBO 4 fibres MBO 6 fibres MBO 8 fibres MBO 12 fibres MBO 24 fibres
Z1400A Z1401A Z1403A Z1405A
Gamme de température Transport et stockage -40°C à + 70°C
Installation -5°C à + 50°C
Fonctionnement -30°C à + 70°C
Traction maximale (N) 500 800 1600
Résistance à l'écrasement (N/10cm) 2000
Rayon de courbure mini (mm) 10 x diamètre du câble
Conditionnement standard Tourets 2100m
Epaisseur nominale de la gaine (mm) 1
Diamètre nominal du câble (mm) 5,8 6,6 7,5 9,8
Poids nominal (kg/km) 28 35 39 44 49 89

Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit

COULEURS FIBRES
Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Turquoise

Les fibres optiques n°13 à 24 sont repérées par une marque noire (l’isolant de la fibre noire est remplacé par le vert foncé)

Produits de la gamme

Contenance câble Multimode 50/125 OM2  Multimode 50/125 OM3  Multimode 50/125 OM4  Mono mode 9/125  OS2 (G652D)
2 fibres B1184A B1190A B1196A B1202A
4 fibres B1185A B1191A B1233A B1203A
6 fibres B1186A B1192A B1234A B1204A
8 fibres B1187A B1193A B1235A B1205A
12 fibres B1188A B1194A B1236A B1206A
24 fibres B1189A B1195A B1232A B1207A







Normes et standards

GÉNÉRALE

logos cables de france       logo reach        logo ce

  • Câble et fibres : EN 60793 / EN 60794-1
  • Systèmes de câblage : EN 50173-1 / ISO 11801
  • Applications : IEEE 802.3 10M to 10Gbit  / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI)  ATM (155, 622, …)
COMPORTEMENT AU FEU
Nombre de fibres Euroclasse Numéro de déclaration de performance Normes Normes hors Europe
2 à 24 fibres Dca-s1,d1,a2 17MBO0003

IEC 60332-1

EN 50399

IEC 60754-2

IEC 60332-1 (Non propagateur de la flamme)

IEC 60754-2 (Faible corrosivité des gaz)

IEC 60754-1 (Faible toxicité)
