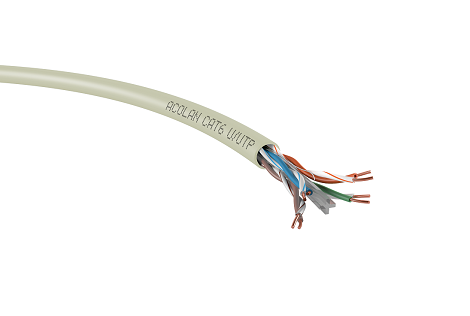

Photo produit ACOME M5001A

Catégorie 6 U/UTP
ACOLAN CUIVRE

  • U/UTP Catégorie 6
  • 450 MHz
  • Gaine ivoire LSOH
  • Dca

Avantages

  • Câbles compatibles PoE, PoE+,UPoE
  • Large gamme de conditionnements
  • Performances garanties par un tiers (certificats Delta, EC Verified) 4P et 2x4P

Application

  • Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe E
  • Caractérisés jusqu’à une fréquence de 450 MHz

Caractéristiques

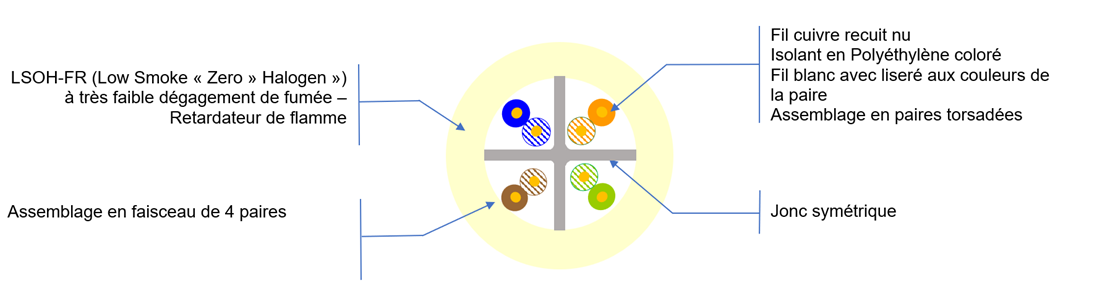

Vue de coupe Cat 6 U/UTP

GÉNÉRALES
Désignation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
450 UU 4P LSOH-FR M5001A Ivoire (RAL 9001) 5.50 38 387 0.108 98
450 UUD 2x4P LSOH-FR M5003A Ivoire (RAL 9001) 5,60 x 17.10 90 970 0.270 196



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la p ≥ 50 mm
Statique (posé) ≥ 25 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



ÉLECTRIQUES

Mesures électriques à 20°C

Caractéristiques Valeurs
Résistance en boucle du conducteur  ≤ 190 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 66%
Affaiblissement de couplage ≥ 40 dB TYPE 3
Classe de séparation selon EN 50174-2 ‘’b’’



TRANSMISSION
Fréquence  (MHz)   4 10 20 62.5 100 250 300** 450**
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.7 8.3 14.8 19 31 34 43
Imposition (max)* 3.8 6 8.5 15.5 19.9 33 - -
Next (dB) Valeurs typiques 71 65 61 53 50 44 43 40
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 - -
ACR (dB) Valeurs typiques 67.4 59.3 52.7 38.2 31 13 9
Imposition (min)* 61.5 53.3 46.3 31.9 24.4 5.3 - -
PS Next (dB) Valeurs typiques 68 62 58 50 47 41 40 37
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 - -
ACR-F (dB/100 m)  Valeurs typiques 73 65 59 49 45 37 35 32
Imposition (min)* 58 50 44 34.1 30 22 - -
PS ACR-F (dB/100 m) Valeurs typiques 70 62 56 46 42 34 32 29
Imposition (min)* 55 47 41 31.1 27 19 - -
Return Loss  (dB) Valeurs typiques 27 27 27 25.8 25 22 22 21
Imposition (min)* 23 25 25 21.5 20.1 17.3 - -

* Catégorie 6 selon IEC 61 156-5

** Pour information uniquement

Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR M5001A-sB305 Acopack de 305 m 11,3 kg 3700223669141 24 boîtes 287 kg 3700223669158
M5001A-T500 Touret KC de 500 m 20 kg 3700223669165 18 tourets 372 kg 3700223605309
M5001A-sT1000 Touret  KL de 1000 m 39 kg 3700223669172 12 tourets 468 kg  3700223605316
2x4P LSOH-FR M5003A-T500 Touret KC de 500 m 40 kg 3700223666560 12 tourets 310 kg 3700223605385









Normes et standards

GÉNÉRALE

logos cables de france    logo reach     logo poe    logo ce  EC Verified

Applications

  • IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T,
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+)
  • IEEE 802.5 / FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 / EN 50288-6-1

Système de câblage

  • ISO/IEC 11801 / EN 50173-1 / TIA-568.2-D

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC



COMPORTEMENT AU FEU

Europe

Type Déclaration de performance  Euroclasse Normes Europe Normes hors Europe
4P 16UUTP004 Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2

IEC 60332-1 / EN 60332-1 (Non propagateur de la flamme)

IEC 61034-2 / EN 61034-2 (Faible opacité de fumées)

IEC 60754-2 / EN 60754-2 (Faible corrosivité des gaz)

IEC 60754-1 / EN 60754-1 (Faible toxicité)
