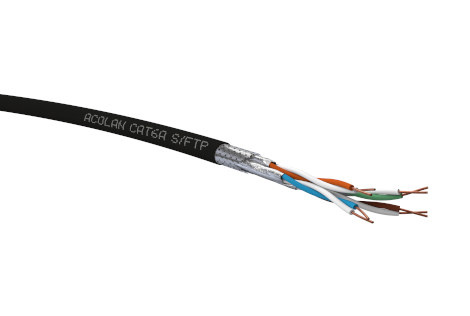

R8597 - FIREPROTECT - B2ca-s1ad1a1_Cat6a

Catégorie 6A S/FTP
ACOLAN CUIVRE FIREPROTECT+

S/FTP Catégorie 6A Premium
550 MHz
Gaine verte, LSOH-FR+
B2ca

Télécharger la fiche

Ajouter au e-catalogue

Avantages

Câbles compatibles PoE, PoE+,UPoE, 4PPoE
Performance au feu améliorée
Euroclasse B2ca

Application

Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
Permettent l’utilisation des protocoles supportés par la classe EA pour les applications 10 GBASE-T
Caractérisés jusqu’à une fréquence de 550 MHz

Caractéristiques

Vue de coupe catégorie 6a S/FTP

GÉNÉRALES

Désignation ACOLAN FIREPROTECT

Ref.

Couleur

Diamètre

Poids

Pouvoir Calorifique Supérieur (PCS)

Tension max. de pose

Kg/km

MJ/km

KWh/m

550 SF-P 4P LSOH-FR

R8597A

Vert

(RAL 6024)

7.70

597

0.166

MÉCANIQUES

Caractéristiques		Valeurs
Rayon de courbure	Dynamique (à la pose)	≥ 60 mm
Rayon de courbure	Statique (posé)	≥ 30 mm
Plage de température	En service	- 20°C à + 60°C
	A l’installation	0°C à + 50°C
	Transport et stockage	0°C à + 50°C

ÉLECTRIQUES

Mesures électriques à 20°C

Caractéristiques		Valeurs
Résistance en boucle du conducteur		≤ 146.4 Ω / km
Déséquilibre de résistance		≤ 2 %
Rigidité diélectrique	Courant continu	1kV pendant 1 minute = pas de claquage
Résistance d’isolement	(500 V)	≥ 5000 MΩ . km
Déséquilibre de capacité	Réel-terre	≤ 1600 pF / km
Impédance caractéristique	à 100 MHz	100 ± 5 Ω
Vitesse de propagation	nominal	78%
Affaiblissement de couplage		≥ 85 dB	TYPE 1
Impédance de transfert	à 1 MHz	≤ 8 mΩ / m	GRADE 1
	à 10 MHz	≤ 8 mΩ / m
	à 30 MHz	≤ 10 mΩ / m
	à 100 MHz	≤ 20 mΩ / m
Classe de séparation selon EN 50174-2		“d”

TRANSMISSION

Fréquence (MHz)		4	10	20	62.5	100	250	500	550**
Fréquence (MHz)		4	10	20	62.5	100	250	500	550**
Affaiblissement (dB/100m)	Valeur typique	3.6	5.5	7.9	14.5	18.5	29.6	42.9	50
Affaiblissement (dB/100m)	Imposition (max)*	3.8	5.9	8.4	15	19.1	31.1	45.3	-
Next (dB)	Valeur typique	95	95	95	95	95	88	84	83
Next (dB)	Imposition (min)*	65.3	59.3	54.8	47.4	44.3	38.3	33.8	-
PS Next (dB)	Valeur typique	92	92	92	92	92	85	81	80
PS Next (dB)	Imposition (min)*	63.3	57.3	52.8	45.4	42.3	36.3	31.8	-
ACR-F (dB/100 m)	Valeur typique	85	85	84	82	78	70	56	55
ACR-F (dB/100 m)	Imposition (min)*	56	48	42	32.1	28	20	14	-
PS ACR-F (dB/100 m)	Valeur typique	82	82	81	79	75	67	53	52
PS ACR-F (dB/100 m)	Imposition (min)*	53	45	39	29.1	25	17	11	-
Return Loss (dB)	Valeur typique	26	28	28	26	24	22	19	18
Return Loss (dB)	Imposition (min)*	23	25	25	21.5	20.1	17.3	17,3	-
PS ANEXT (dB)	Valeur typique	85	85	85	85	80	73	68	67
PS ANEXT (dB)	Imposition (min)*	76.5	72.5	69.5	64.5	62.5	56.5	52	-

* Catégorie 6a selon IEC 61 156-5

** Pour information uniquement

Produits de la gamme

Type	Références	Unitaire			Expédition
Type	Références	Type	Poids	Code EAN	Quantité	Poids	Code EAN
4P LSOH-FR	R8597A-T500	Touret KT de 500 m	33 kg	3700223697809	18 tourets	615kg	3700223697816
4P LSOH-FR	R8597A-T1000	Touret XL de 1000 m	67 kg	3700223697823	4 tourets	284kg	3700223697830

Normes et standards

GÉNÉRALE

logos cables de france LOGO REACH logo poe ready logo ce logo premium

Applications

IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T, 5G Base-T, 10G Base-T
IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
IEEE 802.5 / FDDI / ATM / RNIS

Câbles

IEC 61156-5 ed.2 / EN 50288-10-1

Système de câblage

ISO/IEC 11801 2nd ed. / EN 50173-1 / TIA-568.2-D

Installation système de câblage

EN 50174

Directive Européenne / Réglementation

RoHS 2011/65/UE
REACH 1907/2006/EC

COMPORTEMENT AU FEU

Europe

Type	Euroclasse	Normes	Déclaration de performance
4P	B2ca-s1a,d1,a1	IEC 60332-1, EN 50399, IEC 60754-2, IEC 61034-2	17SFTP013

Hors Europe

Non propagateur de la flamme	IEC 60332-1 / EN 60332-1
Faible opacité de fumées	IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz	IEC 60754-2 / EN 60754-2
Faible toxicité	IEC 60754-1 / EN 60754-1
