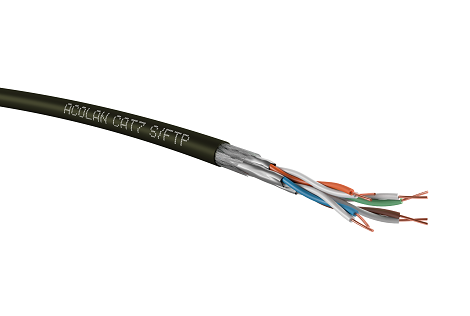

photo produit ACOME R7470A

Catégorie 7 S/FTP
ACOLAN CUIVRE

  • S/FTP Catégorie 7 Premium
  • 1000 MHz
  • Gaine noire
  • PE extérieur

Avantages

  • Câbles compatibles avec les applications PoE, PoE+, UPoE & 4PoE (PoE++)
  • Gaine PE résistant aux UV pour une application en extérieur
  • Caractérisés jusqu’à une fréquence de 1000 MHz

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
  • Permettent l’utilisation des protocoles supportés par la classe F pour les applications 10 GBASE-T
  •

Caractéristiques

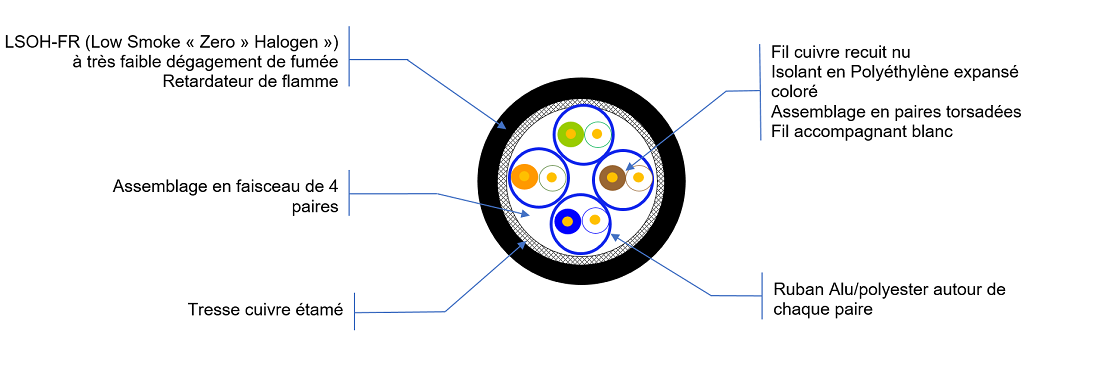

Vue de coupe Cat 7 S/FTP

GÉNÉRALES
Désignation Ref. Couleur Diamètre Poids Tension max. de pose
ACOLAN mm Kg/km N
1000 SF-P 4P Pe R7470A Noir 7,9 51 95



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 40°C à + 75°C
A l’installation 20°C à + 60°C
Transport et stockage 40°C à + 75°C



TRANSMISSION
Fréquences (MHz)   4 10 20 62.5 100 250 300 600 1000**
Affaiblissement (dB/100m) Valeurs typiques  3.6 5.5 7.9 14.5 18.5 29.6 32.8 47.6 63.8
Imposition (max)* 3.7 5.9 8.3 14.9 19 31 34.2 50.1 -
Next (dB) Valeurs typiques  95 95 95 95 95 88 87 82 78
Imposition (max)* 78 78 78 75 72 66 65 61 -
PS Next (dB) Valeurs typiques  92 92 92 92 92 85 84 79 75
Imposition (max)* 75 75 75 72 69 63 62 58 -
ACR-F (dB/100m) Valeurs typiques  85 85 84 82 78 70 67 55 52
Imposition (max)* 78 74 68 58 54 46 44 38 -
PS ACR-F (dB/100m) Valeurs typiques  82 82 81 79 75 67 64 52 49
Imposition (max)* 75 71 65 55 51 43 41 35 -
Return Loss (dB) Valeurs typiques  26 26 26 26 24 22 21 19 18
Imposition (max)* 23 25 25 21.5 20.1 17.3 17.3 17.3 -

*  Catégorie 7 selon IEC 61 156-5

** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur   ≤ 146,4 Ω / km
Déséquilibre de résistance   ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage   ≥ 85 dB TYPE 1
Impédance de transfert à     1 MHz ≤ 8 mΩ / m GRADE 1
à   10 MHz ≤ 8 mΩ / m
à   30 MHz ≤ 10 mΩ / m
à 100 MHz ≤ 20 mΩ / m
Classe de séparation selon EN 50174-2   “d”



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P Pe R7470A-T500 Touret KL de 500 m 28 kg 3700223667024 12 Tourets 354 kg 3700223679560
R7470A -T1000 Touret XL de 1000 m 55 kg 3700223667031 4 Tourets 238 kg 3700223679577



Normes et standards

GÉNÉRALES

LOGO REACHlogo cable de francelogo CElogo poe ready



Applications :

  • IEEE 802.3: 10Base-T; 100Base-TX; 1000Base-T; 2,5G Base-T, 5G Base-T, 10G Base-T
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles :

  • IEC 61156-5 . ed 2/ EN 50288-4-1

Système de câblage :

  • ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage :

  • EN 50174

Directive Européenne / Réglementation :

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU
Type Euroclasse Normes Europe Normes hors Europe Déclaration de performance
4P Fca

IEC 60332-1, EN 50399,

IEC 60754-2

 IEC 60332-1 / EN 60332-1, IEC 61034-2 / EN 61034-2, IEC 60754-2 / EN 60754-2, IEC 60754-1 / EN 60754-1 19SFTP017
