PHOTO PRODUIT ACOME R7597A-T500

Catégorie 6 F/UTP
ACOLAN CUIVRE FIREPROTECT

  • F/UTP Catégorie 6
  • 450 MHz
  • Gaine verte, LSOH-FR
  • Cca

Avantages

  • Performance au feu améliorée Euroclasse Cca
  • Compatibles avec les applications PoE, PoE+ & UPoE
  • Faible encombrement

Application

  • Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe E
  • Caractérisés jusqu’à une fréquence de 450 MHz

Caractéristiques

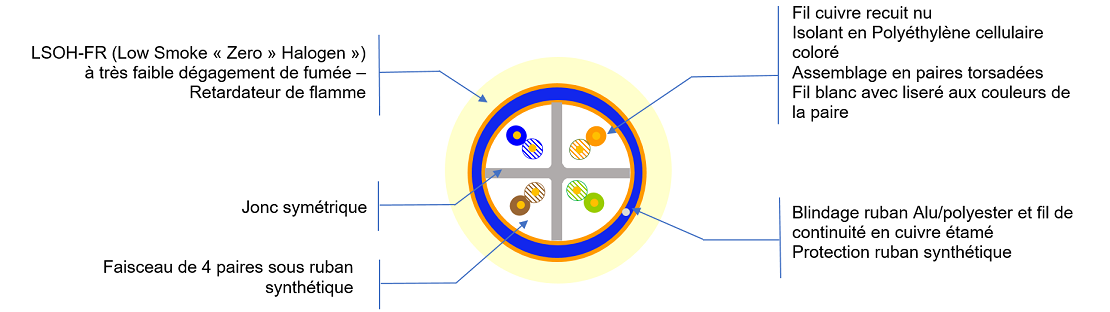

Vue de coupe Cat 6 F/UTP Fireprotect

GÉNÉRALES
Désignation ACOLAN  FIREPROTECT Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
 450 FU 4P LSOH-FR  R7597A Vert (RAL 6024) 6.90 45 552 0.153 80



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 55 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



TRANSMISSION
Fréquence (MHz)   4 10 20 62.5 100 250 300** 450**
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.7 8.3 14.8 19 31 34 43
Imposition (max)* 3.8 6 8.5 15.5 19.9 33 - -
Next (dB) Valeurs typiques 71 65 61 53 50 44 43 40
Imposition (min)* 66 60 56 48 45 39 - -
ACR (dB) Valeurs typiques 67.4 59.3 52.7 38.2 31 13 9
Imposition (min)* 62.2 54 47.5 32.5 25.1 6 - -
PS Next (dB) Valeurs typiques 68 62 58 50 47 41 40 37
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 - -
ACR-F  (dB/100 m)  Valeurs typiques 73 65 59 49 45 37 35 32
Imposition (min)* 56 48 42 32 28 20 - -
PS ACR-F (dB/100 m)   Valeurs typiques 70 62 56 46 42 34 32 29
Imposition (min)* 53 45 39 29 25 17 - -
Return Loss (dB) Valeurs typiques 27 27 27 25.8 25 22 22 21
Imposition (min)* 23 25 25 21.5 20.1 17.3 - -

* Catégorie 6 selon IEC 61156-5
** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 190 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 55 dB TYPE 2
Impédance de transfert à     1 MHz ≤ 40 mΩ / m GRADE 2
à   10 MHz ≤ 40 mΩ / m
à   30 MHz ≤ 50 mΩ / m
à 100 MHz ≤ 200 mΩ / m
Classe de séparation selon EN 50174-2 "c"







Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R7597A-T500 Touret KC de 500m 25 kg 3700223635283 18 Tourets  462 kg 3700223635290

















Normes et standards

GÉNÉRALE

logos cables de france    logo reach     logo poe    logo ce

EC Verified

Applications

  • IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  •  IEC 61156-5 ed.2 /  EN 50288-5-1

Système de câblage

  •  ISO 11801 2nd ed. / EN 50173-1 / TIA-568.2-D

Installation système de câblage

  •  EN 50174

Directive Européenne / Réglementation

  •  RoHS 2011/65/UE
  •  REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type DOP Euroclasse Normes Europe Normes hors Europe
4P 18FUTP012 Cca-s1a,d1,a1 IEC 60332-1, EN 50399,  IEC 60754-2

IEC 60332-1 / EN 60332-1 (Non propagateur de la flamme) ; IEC 61034-2 / EN 61034-2 (Faible opacité de fumées)

IEC 60754-2 / EN 60754-2 (Faible corrosivité des gaz) ; IEC 60754-1 / EN 60754-1 (Faible toxicité)
