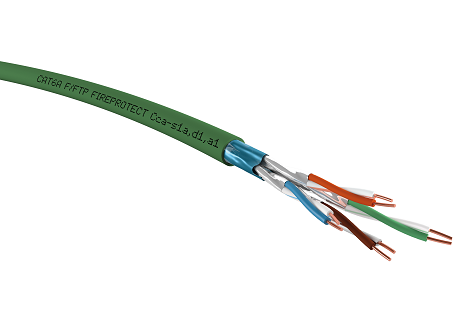

PHOTO PRODUIT ACOME R8595E

Catégorie 6a F/FTP
ACOLAN CUIVRE FIREPROTECT

  • F/FTP Catégorie 6a
  • 550 MHz
  • Gaine verte, LSOH-FR
  • Cca

Avantages

  • Performance au feu améliorée (Euroclasse Cca)
  • Certifié  PoE et PoE+
  • Disponible en 4P et 2x4P

Application

  • Câbles de données destinés aux réseaux informatiques
  • Compatible avec les protocoles de classe EA
  • Caractérisés jusqu’à une fréquence de 550 MHz

Caractéristiques

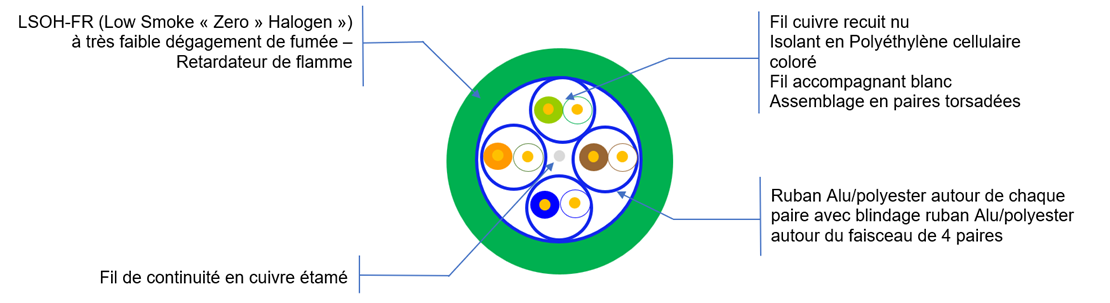

Vue de coupe

GÉNÉRALES
Désignation ACOLAN FIREPROTECT Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
550 FF 4P LSOH-FR R8595A Vert (RAL 6024) 7.30 53 550 0.153 98
550 FFD 2x4P LSOH-FR R8596A Vert (RAL 6024) 7.30 x 15.30 102 1125 0.312 196



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



ENVIRONNEMENTALES
Fréquence (MHz)   4 10 20 62.5 100 250 500 550**
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 42.9 50
Imposition (max)* 3.8 5.9 8.4 15 19.1 31.1 45.3 -
Next (dB) Valeurs typiques 95 95 95 95 95 88 84 83
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 33.8 -
PS Next (dB) Valeurs typiques 92 92 92 92 92 85 81 80
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 31.8 -
ACR-F (dB/100 m)  Valeurs typiques 85 85 84 82 78 62 56 55
Imposition (min)* 58 50 44 34.1 30 22 16 -
PS ACR-F (dB/100 m) Valeurs typiques 82 82 81 79 75 59 53 52
Imposition (min)* 55 47 41 31.1 27 19 13 -
Return Loss  (dB) Valeurs typiques 26 28 28 26 24 22 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 -
PS ANEXT (dB) Valeurs typiques 85 85 85 85 85 73 68 67
Imposition (min)* 76.5 72.5 69.5 64.5 62.5 56.5 52 -

* Catégorie 6A selon IEC 61156-5
** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 146.4 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 70 dB TYPE 1b
Impédance de transfert à     1 MHz ≤ 30 mΩ / m GRADE 2
à   10 MHz ≤ 30 mΩ / m
à   30 MHz ≤ 50 mΩ / m
à 100 MHz ≤ 100 mΩ / m
Classe de séparation selon. EN 50174-2 ‘’c’’



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R8595A-T500 Touret KT de 500 m 29 kg 3700223696086 18 tourets 529 kg 3700223696093
2x4P LSOH-FR R8596A-T500 Touret XL de 500 m 58 kg 3700223696130 4 tourets 238 kg 3700223696123









Normes et standards

GÉNÉRALE

LOGO REACHlogos cables de france logo poe ready   logo ce   EC VERIFIED

Applications

  •  IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
  •  IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  •  IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  •  IEC 61156-5 / EN 50288-10-1

Système de câblage

  •  ISO 11801 / EN 50173-1 / TIA-568.2-D

Installation système de câblage

  •  EN 50174

Directive Européenne / Réglementation

  •  RoHS 2011/65/UE
  •  REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Cca-s1a,d1,a1 IEC 60332-1, EN 50399,  IEC 60754-2, IEC 61034-2 17FFTP004
2x4P 23FFTP012

Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
