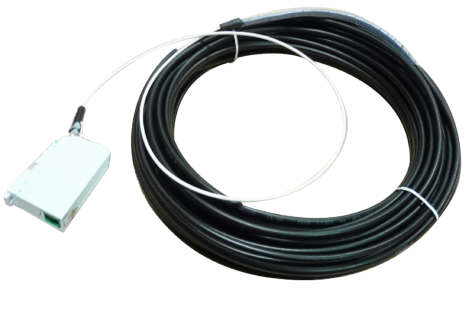

FTTH KIB4605

Kit DTIo Int/Ext 2 Fo
ACOPTIC

  • Intérieur/extérieur
  • Déshabillable Aérosouterrain
  • 2 FO
  • SC/APC
  • 25 m - KIB4605

Avantages

  • Pas d’épissure à réaliser chez l’abonné
  • Protection du câble et des composants pendant l’installation
  • Installation intuitive et sans outil spécifique
  • DTIo pré-câblé et monté sur rail DIN au niveau du tableau de communication.
  • Kit livré en couronne de 25 m



Application

  • Kit DTIo sur câble déshabillable
  • Particulièrement adapté pour le raccordement FTTH en aérien, en souterrain ou en façade entre un point de branchement et une maison individuelle.
  • Lors de la pose du câble, la gaine extérieure est retirée dans la partie intérieure du logement pour ne laisser apparaitre que le drop ignifugé.

Caractéristiques

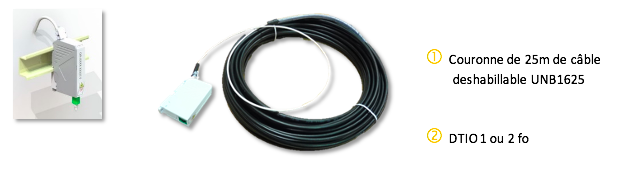

schema-coupe-rrf-w9



GÉNÉRALES
Connecteurs SC/APC
Perte d'insertion < 0,3 dB (valeur typique: 0,15 dB)
Réflectance >60 dB (SC-APC)
Couronne sous sachet plastique Diamètre intérieur  = 270mm
Diamètre extérieur max = 350mm
Cartons 10 pièces
Palette 120 pièces



MÉCANIQUES
Désignation Caractéristique
Dimensions DTIo 1 ou 2 Fo 89,5 x 17,5 x 51.5mm
Matériaux Thermoplastique ABS PC sans halogène
Couleur Blanc (RAL 9010)
Compatibilité fibres Fibres de type G657A
2 raccords SC/APC à clapet de protection interne rétractable pour protéger le centreur céramique
1 emplacement pour une étiquette d’identification (45x10mm)
Indice de protection IP30 + IK05
Résistance au feu UL94 V0



ENVIRONNEMENTALES

Caractéristiques principales du câble

Fiche produit

Capacité

Ø câble usage extérieur

Ø câble usage intérieur

UNB1625

2 Fo

6.1 mm

2,7mm

FTTH UNB1625 VUE DE COUPEPose en aérien, en conduite ou en façade. Pose en intérieur en enlevant la gaine PEHD. Le câble d'abonné LSOH peut alors être posé en goulotte, collé ou tiré jusqu'à la prise optique.

Produits de la gamme

Capacité

Longueur

Désignations

Références

 Code EAN

Conditionnement

2 Fo

25m

KIB4605 DTIo int/ext déshabillable 2xG657 SC/APC

IC5961-C25

 3700223699360

Couronne sous sachet plastique



Normes et standards

GÉNÉRALE
  • Fibres : IEC/EN 60793 et IEC/EN 60794-1
  • Câble UNB1625 : EN 60332-1-2, EN 50399, EN 60754-2
COMPORTEMENT AU FEU
