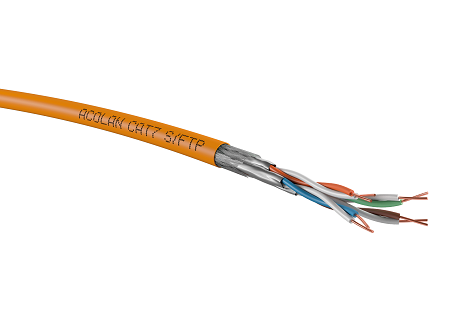

Produit ACOME Cat 7 S/FTP

Catégorie 7 S/FTP
ACOLAN CUIVRE

  • S/FTP Catégorie 7
  • Orange Scotché

Avantages

  • Simplification de la pose des câbles par l'utilisation multipaires
  • Câbles compatible PoE, PoE+, UPoE & 4PPoE (PoE++)

Application

  • Câble de données à très haut débit 10 Gigabit destiné aux réseaux locaux informatiques pour des liaisons capillaires
  • Longueur maximale d’utilisation 80 m
  • Permettent l’utilisation des protocoles supportés par la classe F pour des applications 10G BASE-T

Caractéristiques

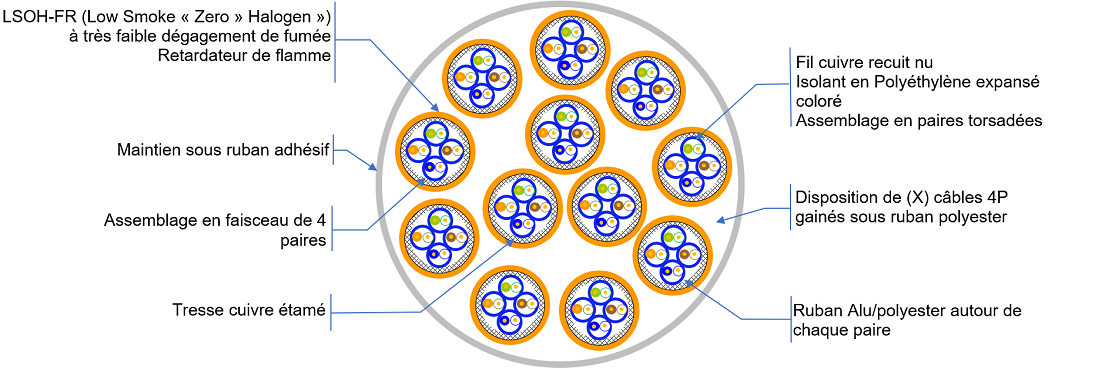

Vue de coupe Cat 7 S/FTP bundle



GÉNÉRALES
Désignation ACOLAN Disposition Ref. Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
(X) mm Kg/km MJ/km KWh/m N
600 SF-S 3 x 4P scotché 3 R8153A 14,6 168 1557 0.432 285
600 SF-S 4 x 4P scotché 4 R8151A 18,1 224 2080 0.578 380
600 SF-S 6 x 4P scotché 6 R8149A 21 336 3056 0.846 570
600 SF-S 8 x 4P scotché 2 + 6 R8148A 24,6 447 4029 1.119 760
600 SF-S 12 x 4P scotché 3 + 9 R8147A 28,5 671 5923 1.645 1140



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) 8 x diamètre extérieur
Statique (posé) 4 x diamètre extérieur
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



ENVIRONNENTALES
Fréquence (MHz)    4 10 20 62.5 100 250 300 600
Affaiblissement (dB/100m)  Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 32.8 47.6
Imposition (max)* 3.7 5.9 8.3 14.9 19 31 34.2 50,1
Next (dB)  Valeurs typiques 95 95 95 95 95 88 87 82
Imposition (min)* 78 78 78 75 72 66 65 61
PS Next (dB)  Valeurs typiques 92 92 92 92 92 85 84 79
Imposition (min)* 75 75 75 72 69 63 62 58
ACR-F (dB/100 m)  Valeurs typiques 85 85 84 82 78 70 67 55
Imposition (min)* 78 74 68 58 54 46 44 38
PS ACR-F (dB/100 m)  Valeurs typiques 82 82 81 79 75 67 64 52
Imposition (min)* 75 71 65 55 51 43 41 35
Return Loss (dB)  Valeurs typiques 26 26 26 26 24 22 21 19
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3

* Imposition selon IEC 61556-5

ÉLECTRIQUES
Caractéristiques des câbles 4P Valeurs
Résistance en boucle du conducteur ≤ 146 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 85 dB TYPE 1
Impédance de transfert à     1 MHz ≤ 10 mΩ / m GRADE 1
à   10 MHz ≤ 10 mΩ / m
à   30 MHz ≤ 20 mΩ / m
à 100 MHz ≤ 30 mΩ / m
Classe de séparation selon EN 50174-2 “d”



Produits de la gamme

Type 3 x 4P 4 x 4P 6 x 4P 8 x 4P 12 x 4 P
Longueur 500 m
Touret DC DC FBE FBE FBE
Poids 115 kg 145 kg 370 kg 425 kg 535 kg



Normes et standards

GÉNÉRALE

Applications

  • IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T, 5G Base-T, 10G Base-T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 / FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 /  EN 50288-4-1

Système de câblage

  • ISO/IEC 11801 / EN 50173-1

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC



COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
3 x 4P à 12 x 4P Eca IEC 60332-1 18BUNDLE1

Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible corrosivité des gaz IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3
Faible toxicité IEC 60754-1 / EN 50267-1
