Photo produit ACOME R8446A

Catégorie 7 S/FTP
ACOLAN CUIVRE FIREPROTECT

  • S/FTP Catégorie 7 Premium
  • 1000 MHz
  • Gaine verte, LSOH-FR
  • B2ca

Avantages

  • Câbles compatibles PoE, PoE+,UPoE, 4PPoE
  • Large gamme de conditionnements
  • Performances garanties par un tiers (certificats Delta, EC Verified)

Application

  • Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent utilisation des protocoles supportés par la classe E
  • Caractérisés jusqu’à une fréquence de 450 MHz

Caractéristiques

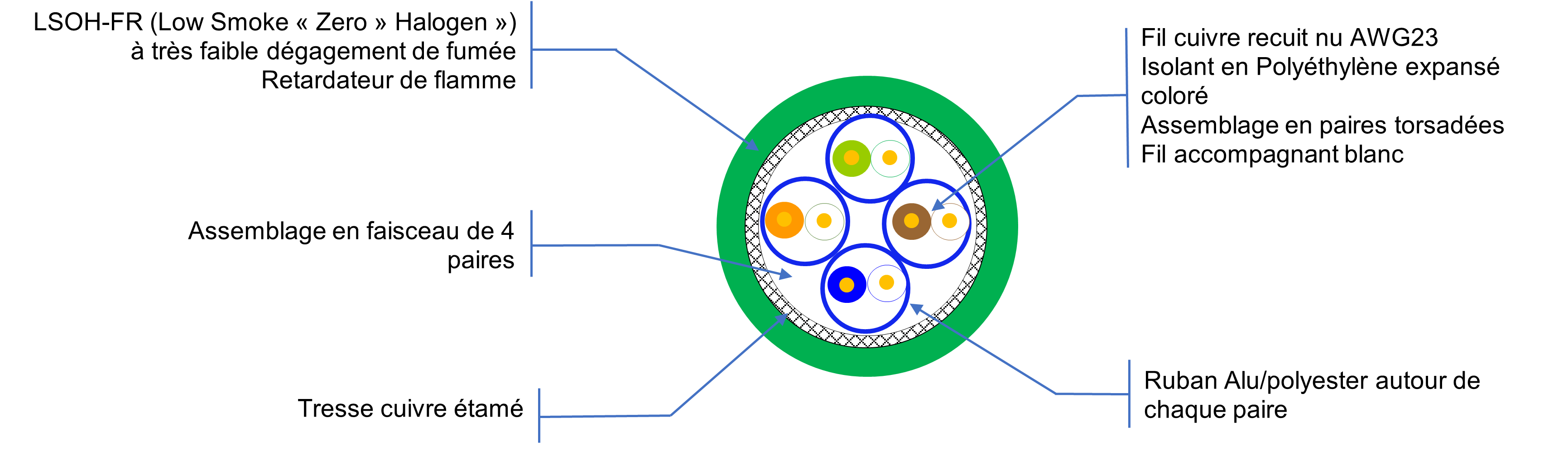

Vue de coupe Cat 7 S/FTP FIREPROTECT B2ca

GÉNÉRALES
Désignation ACOLAN FIREPROTECT+ Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
1000 SF-P 4P LSOH-FR+  R8446A Vert (RAL 6024) 7,7 63 597 0,166 95

*EC verified : structure 4P



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



TRANSMISSION
Fréquence (MHz)    4 10 20 62.5 100 250 300 600 1000**
Affaiblissement (dB/100m)  Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 32.8 47.6 63.8
Imposition (max)* 3.7 5.9 8.3 14.9 19 31 34.2 50,1 -
Next (dB)  Valeurs typiques 95 95 95 95 95 88 87 82 78
Imposition (min)* 78 78 78 75 72 66 65 61 -
PS Next (dB)  Valeurs typiques 92 92 92 92 92 85 84 79 75
Imposition (min)* 75 75 75 72 69 63 62 58 -
ACR-F (dB/100 m)  Valeurs typiques 85 85 84 82 78 70 67 55 52
Imposition (min)* 78 74 68 58 54 46 44 38 -
PS ACR-F (dB/100 m)  Valeurs typiques 82 82 81 79 75 67 64 52 49
Imposition (min)* 75 71 65 55 51 43 41 35
Return Loss (dB)  Valeurs typiques 26 26 26 26 24 22 21 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3 -

* Catégorie 7 selon IEC 61156-5
** Pour information uniquement



ÉLECTRIQUES
Caractéristiques  Valeurs
Résistance en boucle du conducteur ≤ 146.4 Ω /km
Déséquilibre de résistance  ≤ 2%
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d'isolement  (500 V) ≥ 5000 MΩ . km
Déséquilibre de capacité  Réel-terre ≤ 1600 pF / km
Impédance caractéristique  à 100 MHz 100 ± 5 Ω
Vitesse de propagation nominal 78 %
Affaiblissement de couplage  ≥ 85 dB TYPE 1
Impédance de transfert à 1 MHz ≤ 8 mΩ / m GRADE 1
à 10 MHz ≤ 8 mΩ / m
à 30 MHz ≤ 10 mΩ / m
à 100 MHz ≤ 20 mΩ / m

Classe de séparation selon EN 50174-2

 "d"



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR+ R8446A-T500 Touret  KT de 500 m 34 kg 3700223696147 18 tourets 615 kg 3700223696154
R8446A -T1000 Touret  XL de 1000 m 68 kg 3700223696161 4 tourets 284 kg 3700223696178

















Normes et standards

GÉNÉRALE

logos cables de france  logo poe ready  logo premium  logo ce   EC



Applications

  • IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T, 5G Base-T, 10G Base-T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 ed.2 /  EN 50288-4-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC




COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P B2ca-s1a,d1,a1 IEC 60332-1, EN 50399,  IEC 60754-2 17SFTP012

Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagateur de l’incendie IEC 60332-3-24 / EN 60332-3-24
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
