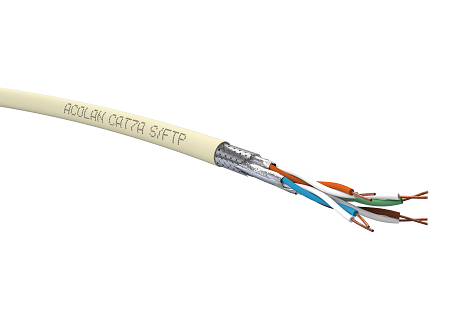

PHOTO PRODUIT ACOME R7483A

Catégorie 7a S/FTP
ACOLAN CUIVRE FIREPROTECT

  • S/FTP Catégorie 7a Premium
  • 1200 MHz
  • Gaine ivoire, LSOH-FR
  • Cca

Avantages

  • Câbles compatibles PoE, PoE+,UPoE, 4PPoE
  • Large gamme de conditionnements
  • Performances garanties par un tiers (certificats Delta, EC Verified)

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe FA pour les applications 10G BASE-T£
  • Caractérisés jusqu’à une fréquence de 1200 MHz
  • Compatibles avec les applications PoE, PoE+, UPoE & 4PPoE (PoE++)

Caractéristiques

Vue de coupe Cat 7A S/FTP



GÉNÉRALES
Désignation ACOLAN FIREPROTECT Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
1200 SF-P 4P LSOH-FR  R7483A Ivoire 7.50 55 525 0,146 95
1200 SFD-P 2x4P LSOH-FR R7484A Ivoire 7.50 x 15.50 115 1095 0,304 190

*EC verified : structure 4P & 2x4P



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



TRANSMISSION
Fréquence (MHz)    4 10 20 62.5 100 250 300 600 1000 1200**
Affaiblissement (dB/100m)  Valeurs typiques 3.5 5.4 7.6 14.0 17.5 28.5 31.5 44.5 59.0 65.5
Imposition (max)* 3.7 5.8 8.2 14.6 18.5 29.7 32.7 47.1 61.9 -
Next (dB)  Valeurs typiques 100 100 100 100 100 92 90 87 85 83
Imposition (min)* 78 78 78 78 75.4 69.4 68.2 63.7 60.4 -
PS Next (dB)  Valeurs typiques 97 97 97 97 97 89 87 84 82 80
Imposition (min)* 75 75 75 75 72.4 66.4 65.2 60.7 57.4
ACR-F (dB/100 m)  Valeurs typiques 90 90 85 83 79 71 68 58 54 51
Imposition (min)* 78 78 69.3 59.4 55.3 47.3 45.8 39.7 35.3 -
PS ACR-F (dB/100 m)  Valeurs typiques 87 87 82 80 76 68 65 55 51 48
Imposition (min)* 75 75 66.3 56.4 52.3 44.3 42.8 36.7 32.3 -
Return Loss (dB)  Valeurs typiques 26 28 28 28 26 24 22 19 18 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3 17.3 -

* Catégorie 7a selon IEC 61 156-5  2nd éd.

** Pour information uniquement



ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 140 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 80 dB TYPE 1b
Impédance de transfert à     1 MHz ≤     8 mΩ / m GRADE 1
à   10 MHz ≤     8 mΩ / m
à   30 MHz ≤   10 mΩ / m
à 100 MHz ≤   20 mΩ / m
Classe de séparation selon EN 50174-2 ‘’d’’



Produits de la gamme

Type

Références

Unitaire

Expédition

Type

Poids

Code EAN

Quantité

Poids

Code EAN

4P LSOH-FR

R7483A-T500

Touret KT de 500 m

30 kg

3700223666959

18 tourets

550 kg

3700223679423

R7483A-T1000

Touret XL de 1000 m

60 kg

3700223666966

4 tourets

255 kg

3700223679416

2 x 4P LSOH-FR

R7484A-T500

Touret XL de 500 m

62 kg

3700223666973

4 tourets

260 kg

3700223679638

R7484A-T1000

Touret AC de 1000 m

125 kg

3700223666980

4 tourets

510 kg

3700223679409









Normes et standards

GÉNÉRALE

logos cables de france   logo poe ready   logo premium   logo ce    EC



Applications

  • IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 ed.2 /  EN 50288-9-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Cca-s1,d2,a1 IEC 60332-1, EN 50399,  IEC 60754-2 17SFTP008
2x4P 17SFTP009

Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagateur de l’incendie IEC 60332-3-24 / EN 60332-3-24
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
