Catégorie 6a F/UTP
ACOLAN CUIVRE

  • F/UTP Catégorie 6a
  • 550 MHz
  • Gaine ivoire, LSOH
  • Dca

Avantages

  • Encombrement minimum
  • Facilité de raccordement
  • Gamme disponible en petits conditionnements
  • Compatibles PoE, PoE+, UPoE & 4PPoE (PoE++)

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe EA pour l’application 10 GBASE-T
  • Caractérisés jusqu’à une fréquence de 550 MHz

Caractéristiques

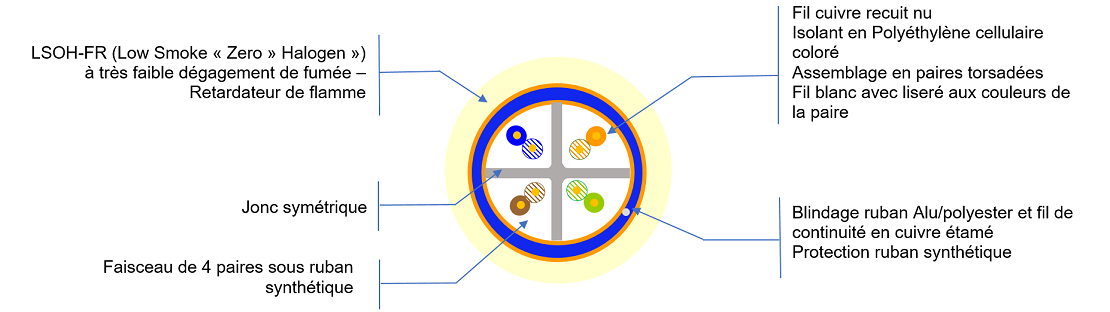

Vue de coupe Cat 6a F/UTP

GÉNÉRALES
Désignation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
550 FU 4P LSOH-FR  R7291A Ivoire (RAL 9001) 6,7 48 710 0,197 90
550 FUD 2x4P LSOH-FR R7292A Ivoire (RAL 9001) 6.90 x 14.10 95 1422 0,395 180

EC verified : structure 4P & 2x4P

MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 50 mm
Statique (posé) ≥ 25 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



ÉLECTRIQUES

Caractéristiques électriques à 20°C

Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 190 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu  1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 55 dB TYPE 2
Impédance de transfert à     1 MHz ≤  40  mΩ / m GRADE 2
à   10 MHz ≤  40 mΩ / m
à  30 MHz ≤  50 mΩ / m
à  100 MHz ≤ 200 mΩ / m
Classe de séparation selon EN 50174-2 ‘’c’’



TRANSMISSION
Fréquences (MHz)   4 10 20 62.5 100 250 500 550**
Affaiblissement (dB/100) Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 42.9 50
Imposition (max)* 3.8 5.9 8.4 15 19.5 31.1 45.3 -
Next (dB) Valeurs typiques 71 65 61 53 50 44 40 39
Imposition (max)* 66.3 60.3 55.8 48.4 45.3 39.3 34.8 -
PS Next (dB) Valeurs typiques 68 62 58 50 47 41 37 36
Imposition (max)* 63.3 57.3 52.8 45.4 42.3 36.3 31.8 -
ACR-F (dB/100 m) Valeurs typiques 78 70 64 54 50 45 40 39
Imposition (max)* 56 48 42 32.1 28 20 14 -
PS ACR-F (dB/100 m) Valeurs typiques 75 67 61 51 47 42 37 36
Imposition (max)* 53 45 39 29.1 25 17 11 -
Return Loss (dB) Valeurs typiques 27 28 28 26 24 22 19 18
Imposition (max)* 23 25 25 21,5 20.1 17.3 17.3 -
PS ANEXT (dB) Valeurs typiques 85 85 80 75 75 75 75 75
Imposition (max)* 76.5 72.5 69.5 64.5 62.5 56.5 52 -



Produits de la gamme

Type

Références

Unitaire

Expédition

Type

Poids

Code EAN

Quantité

Poids

Code EAN

4P LSOH-FR

R7291A-C50

Couronne de 50 m

2.35 kg

3700223699216

30 couronnes

85 kg

3700223699209

R7291A-C100

Couronne de 100 m

4.70 kg

3700223699223

30 couronnes

155 kg

3700223699230

R7291A-B300

Boîte de 300m

14.10 kg

3700223699247

18 boîtes

268 kg

3700223699254

R7291A-T500

Touret KC de 500 m

26 kg

3700223666829

18 tourets

483 kg

3700223632657

R7291A-T1000

Touret XC de 1000 m

51 kg

3700223666836

6 tourets

323 kg

3700223633029



Type

Références

Unitaire

Expédition

Type

Poids

Code EAN

Quantité

Poids

Code EAN

2x4P LSOH-FR

R7292A-C50

Couronne de 50 m

4.70 kg

3700223699278

30 couronnes

155 kg

3700223699261

R7292A-C100

Couronne de 100 m

9.40 kg

3700223699292

30 couronnes

296 kg

3700223699292

R7292A-T1000

Touret AC de 500 m

104 kg

3700223645350

6 tourets

324 kg

3700223645343









Normes et standards

GÉNÉRALE

logos cables de france LOGO REACH   logo poe ready     logo ce    EC Certified

Applications

  •  IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
  •  IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  •  IEEE 802.5 /  FDDI / ATM / RNIS

Câbles : IEC 61156-5 / EN 50288-10-1 | ISO 11801  | EN 50173-1 | TIA-568.2-D | EN 50174

Directive Européenne / Réglementation : RoHS 2011/65/UE / REACH 1907/2006/EC

COMPORTEMENT AU FEU

Europe

Type Déclaration de performance Euroclasse Normes Europe Normes hors Europe
4P 16FUTP009 Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2

IEC 60332-1 / EN 60332-1

NF C 32-070 2.2  (C1)

IEC 61034-2 / EN 61034-2

IEC 60754-2 / EN 60754-2

IEC 60754-1 / EN 60754-1
2x4P 17FUTP010
