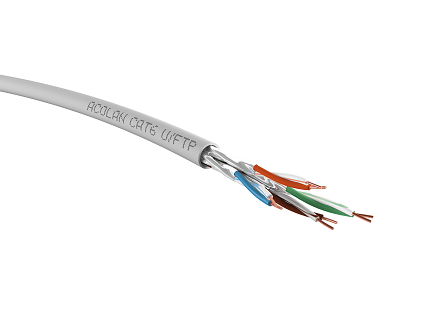

Photo produit ACOME R7275A

Catégorie 6 U/FTP
ACOLAN CUIVRE

  • U/FTP Catégorie 6
  • 450 MHz
  • Gaine ivoire, LSOH
  • Dca

Avantages

  • Câbles compatibles PoE, PoE+,UPoE
  • Caractérisés jusqu’à une fréquence de 450 MHz

Application

  • Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe E pour l’application

Caractéristiques

Vue de coupe Cat 6 U/FTP ivoire

GÉNÉRALES
Désignation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
450 UF 4P LSOH-FR  R7275A Ivoire  (RAL 9001) 7.30 45 469 0.130 98
450 UFD 2x4P LSOH-FR R7276A Ivoire  (RAL 9001) 7.30 x 15.30 91 962 0.267 19



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



TRANSMISSION
Fréquence (MHz)   4 10 20 62.5 100 250 300** 450**
Affaiblissement  (dB/100m) Valeurs typiques 3.6 5.7 8.3 14.8 19 31 34 43
Imposition (max)* 3.8 6 8.5 15.5 19.9 33 - -
Next (dB) Valeurs typiques 90 90 90 90 90 83 82 80
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 - -
PS Next (dB) Valeurs typiques 86.4 84.3 81.7 75.2 71 52 48 37
Imposition (min)* 61.5 53.3 46.3 31.9 24.4 5.3   -
ACR-F (dB/100 m)  Valeurs typiques 87 87 87 87 87 80 79 77
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 - -
PS ACR-F (dB/100 m) Valeurs typiques 80 80 79 77 73 65 64 60
Imposition (min)* 58 50 44 34.1 30 22 - -
PS ANEXT (dB) Valeurs typiques 77 77 76 74 70 62 61 57
Imposition (min)* 55 47 41 31.1 27 19 - -
Return Loss (dB) Valeurs typiques 26 28 28 26 24 22 19 19
Imposition (min)* 23 25 25 21.5 20.1 17.3 - -

* Catégorie 6a selon IEC 61156-5

** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 146.4 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 70 dB TYPE 1b
Impédance de transfert à     1 MHz ≤  30  mΩ / m GRADE 2
à   10 MHz ≤  30 mΩ / m
à   30 MHz ≤  50 mΩ / m
à 100 MHz ≤ 100 mΩ / m
Classe de séparation selon EN 50174-2 ‘’c’’



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R7275A-B200 Acopack de 200 m 9 kg ----- 24 boxes 230 kg -----
R7275A-T500 Touret KT de 500 m 25 kg 3700223666713 18 tourets 455 kg 3700223632008
R7275A-T1000 Touret XL de 1000 m 49 kg 3700223666720 6 tourets 306 kg 3700223632015
2x4P LSOH-FR R7276A-T1000 Touret AC de 1000 m 101 kg 3700223666737 4 tourets 417 kg 3700223632039



Normes et standards

GÉNÉRALE

logos cables de france    logo poe   logo reach    logo ce

Applications

  • IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T, 5G Base-T, 10G Base-T
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5  /  EN 50288-5-1

Système de câblage

  • ISO/IEC 11801  / EN 50173-1 / TIA-568.2-D

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Déclaration de performance Euroclasse Normes Normes hors Europe
4P 17UFTP001 Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2

IEC 60332-1 / EN 60332-1 (Non propagateur de la flamme)

1 IEC 61034-2 / EN 61034-2(Faible opacité de fumées)

 IEC 60754-2 / EN 60754-2 (Faible corrosivité des gaz

IEC 60754-1 / EN 60754-1 (Faible toxicité)
