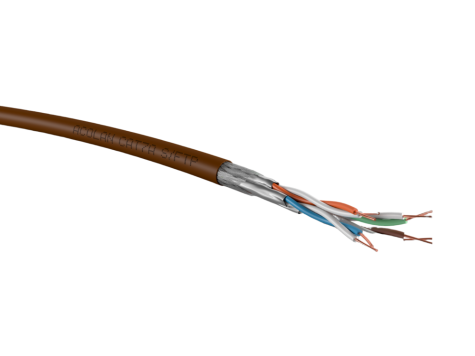

SFTP CAT 7A R7481B Marron

Catégorie 7a S/FTP
ACOLAN CUIVRE FIREPROTECT

  • S/FTP Catégorie 7a
  • 1200 MHz
  • Gaine marron LSOH-FR
  • Cca

Avantages

  • Câbles compatibles PoE, PoE+,UPoE, 4PPoE
  • Large gamme de conditionnements
  • Performances garanties par un tiers (certificats Delta, EC Verified)

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe FA pour les applications 10G BASE-T
  • Caractérisés jusqu’à une fréquence de 1200 MHz

Caractéristiques

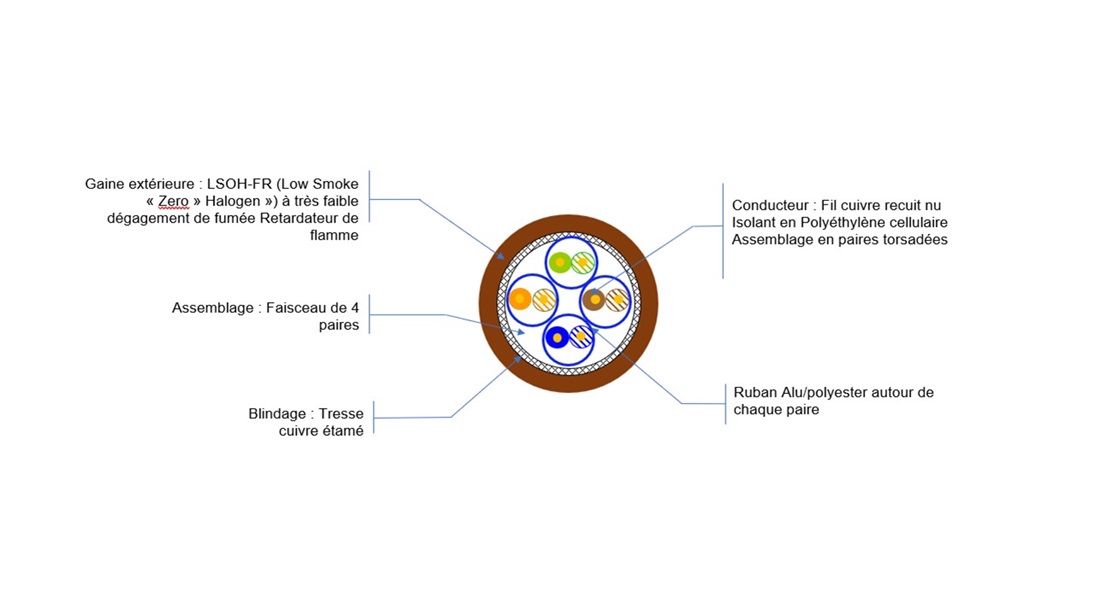

Vue coupe SFTP Cat7a Marron



GÉNÉRALES
Désignation ACOLAN FIREPROTECT Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
1200 SF-S 4P LSOH-FR* R7481B Marron 7.50 56 583 0,162 95
1200 SFD-S 2x4P LSOH-FR* R7482B Marron 7.50 x 15.50 115 1229 0,341 190

*EC verified : structure 4P & 2x4P

MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 60 mm
Statique (posé) ≥ 30 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



TRANSMISSION
Fréquence (MHz)    4 10 20 62.5 100 250 300 600 1000 1200**
Affaiblissement (dB/100m)  Valeurs typiques 3.5 5.4 7.6 14.0 17.5 28.5 31.5 44.5 59.0 65.5
Imposition (max)* 3.7 5.8 8.2 14.6 18.5 29.7 32.7 47.1 61.9 -
Next (dB)  Valeurs typiques 100 100 100 100 100 92 90 87 85 83
Imposition (min)* 78 78 78 78 75.4 69.4 68.2 63.7 60.4 -
PS Next (dB)  Valeurs typiques 97 97 97 97 97 89 87 84 82 80
Imposition (min)* 75 75 75 75 72.4 66.4 65.2 60.7 57.4
ACR-F (dB/100 m)  Valeurs typiques 90 90 85 83 79 71 68 58 54 51
Imposition (min)* 78 78 69.3 59.4 55.3 47.3 45.8 39.7 35.3 -
PS ACR-F (dB/100 m)  Valeurs typiques 87 87 82 80 76 68 65 55 51 48
Imposition (min)* 75 75 66.3 56.4 52.3 44.3 42.8 36.7 32.3 -
Return Loss (dB)  Valeurs typiques 26 28 28 28 26 24 22 19 18 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3 17.3 -

* Catégorie 7a selon IEC 61 156-5  2nd éd. ** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 140 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 80 dB TYPE 1b
Impédance de transfert à     1 MHz ≤  10  mΩ / m GRADE 1
à   10 MHz ≤  10 mΩ / m
à   30 MHz ≤   20 mΩ / m
à 100 MHz ≤   30 mΩ / m
Classe de séparation selon EN 50174-2 ‘’d’’



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R7481B-T500 Touret KT de 500 m 30 kg   18 tourets 545 kg
R7481B-T1000 Touret XL de 1000 m 60 kg   4 tourets 252 kg
2 x4P LSOH-FR R7482B-T500 Touret XL de 500 m 61 kg   4 tourets 260 kg



Normes et standards

GÉNÉRALE

logos cables de france    logo poe ready    logo ce    EC



Applications

  • IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 ed.2 /  EN 50288-9-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Cca-s1,d1,a1 IEC 60332-1, EN 50399,  IEC 60754-2 25SFTP033
2x4P 25SFTP034

Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagateur de l’incendie IEC 60332-3-24 / EN 60332-3-24
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
