Catégorie 6 F/FTP
ACOLAN CUIVRE

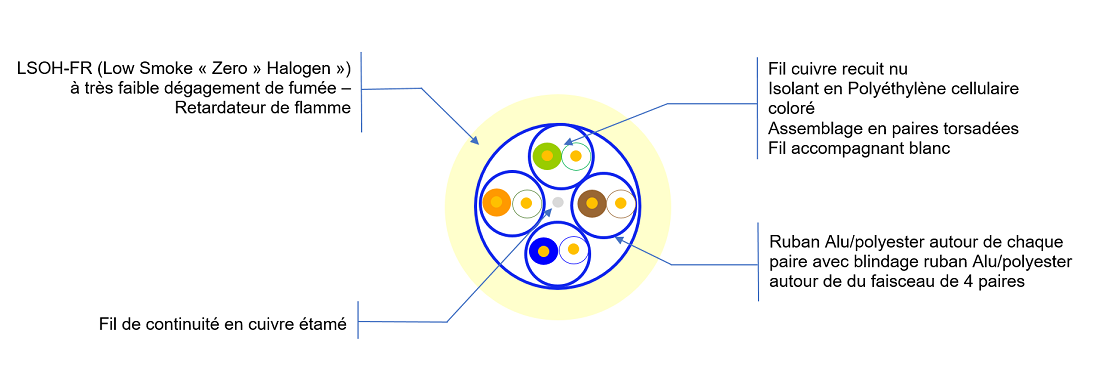

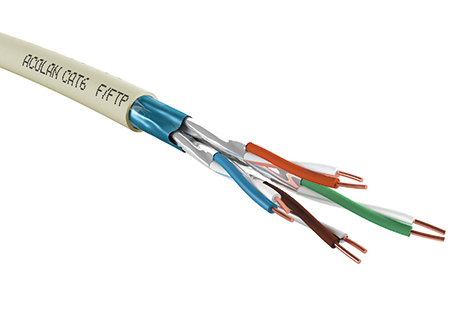

- F/FTP Catégorie 6
- 450MHz
- Gaine ivoire, LSOH-FR
- Dca
Avantages
- Compatibles avec les applications PoE, PoE+ & UPoE
- Fabrication française
- Raccordement à 360°C du blindage simplifié
Application
- Câbles de données très haut débit 2,5 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
- Permettent l’utilisation des protocoles supportés par la classe E
- Caractérisés jusqu’à une fréquence de 450 MHz
Caractéristiques
GÉNÉRALES
| Désignation ACOLAN | Ref. | Couleur | Diamètre | Poids | Pouvoir Calorifique Supérieur (PCS) | Tension max. de pose | |
| mm | Kg/km | MJ/km | KWh/m | N | |||
| 450 FF 4P | R7249A | Ivoire | 7.30 | 53 | 550 | 0,153 | 98 |
| 450 FFD 2x4P | R7287A | Ivoire | 7.30 x 15.30 | 102 | 1125 | 0,312 | 196 |
MÉCANIQUES
| Caractéristiques | Valeurs | |
| Rayon de courbure | Dynamique (à la pose) | ≥ 60 mm |
| Statique (posé) | ≥ 30 mm | |
| Plage de température | En service | - 20°C à + 60°C |
| A l’installation | 0°C à + 50°C | |
| Transport et stockage | 0°C à + 50°C | |
TRANSMISSION
Caractéristiques à 20°C
| Fréquence (MHz) | 4 | 10 | 20 | 62.5 | 100 | 250 | 300** |
450** |
|
| Affaiblissement (dB/100m) | Valeurs typiques | 3.6 | 5.7 | 8.3 | 14.8 | 19 | 31 | 34 | 43 |
| Imposition (max)* | 3.8 | 6 | 8.5 | 15.5 | 19.9 | 33 | - | - | |
| Next (dB) | Valeurs typiques | 90 | 90 | 90 | 90 | 90 | 83 | 82 | 80 |
| Imposition (min)* | 65.3 | 59.3 | 54.8 | 47.4 | 44.3 | 38.3 | - | - | |
| ACR (dB) | Valeurs typiques | 86.4 | 84.3 | 81.7 | 75.2 | 71 | 52 | 48 | 37 |
| Imposition (min)* | 61.5 | 53.3 | 46.3 | 31.9 | 24.4 | 5.3 | - | ||
| PS Next (dB) | Valeurs typiques | 87 | 87 | 87 | 87 | 87 | 80 | 79 | 77 |
| Imposition (min)* | 63.3 | 57.3 | 52.8 | 45.4 | 42.3 | 36.3 | - | - | |
| ACR-F (dB/100 m) | Valeurs typiques | 80 | 80 | 79 | 77 | 73 | 65 | 64 | 60 |
| Imposition (min)* | 58 | 50 | 44 | 34.1 | 30 | 22 | - | - | |
| PS ACR-F (dB/100 m) | Valeurs typiques | 77 | 77 | 76 | 74 | 70 | 62 | 61 | 57 |
| Imposition (min)* | 55 | 47 | 41 | 31.1 | 27 | 19 | - | - | |
| Return Loss (dB) | Valeurs typiques | 26 | 28 | 28 | 26 | 24 | 22 | 19 | 19 |
| Imposition (min)* | 23 | 25 | 25 | 21.5 | 20.1 | 17.3 | - | - |
* Catégorie 6 selon IEC 61 156-5
** Pour information uniquement
ÉLECTRIQUES
Caractéristiques électriques à 20°C.
| Caractéristiques | Valeurs | ||
| Résistance en boucle du conducteur | ≤ 146.4 Ω / km | ||
| Déséquilibre de résistance | ≤ 2 % | ||
| Rigidité diélectrique | Courant continu | 1kV pendant 1 minute = pas de claquage | |
| Résistance d’isolement | (500 V) | ≥ 5000 MΩ . km | |
| Déséquilibre de capacité | Réel-terre | ≤ 1600 pF / km | |
| Impédance caractéristique | à 100 MHz | 100 ± 5 Ω | |
| Vitesse de propagation | nominal | 78% | |
| Affaiblissement de couplage | ≥ 70 dB | TYPE 1b | |
| Impédance de transfert | à 1 MHz | ≤ 30 mΩ / m | GRADE 2 |
| à 10 MHz | ≤ 30 mΩ / m | ||
| à 30 MHz | ≤ 50 mΩ / m | ||
| à 100 MHz | ≤ 100 mΩ / m | ||
| Classe de séparation selon EN 50174-2 | ‘’c’’ | ||
Produits de la gamme
|
Type |
Références |
Unitaire |
Expédition |
||||
|
Type |
Poids |
Code EAN |
Quantité |
Poids |
Code EAN |
||
|
4P LSOH-FR |
R7249A-T500 |
Touret KT de 500 m |
29 kg |
3700223666744 |
18 tourets |
529 kg |
3700223631575 |
|
R7249A-T1000 |
Touret XL de 1000 m |
58 kg |
3700223666751 |
4 tourets |
246 kg |
3700223631582 |
|
|
2 x 4P LSOH-FR |
R7287A-T500 |
Touret XL de 500 m |
58 kg |
3700223666768 |
4 tourets |
238 kg |
3700223631834 |
| R7287A-T1000 | Touret AC de 1000 m | 112 kg | 3700223666775 | 4 tourets | 460 kg | 3700223631841 | |
Normes et standards
GÉNÉRALE
Applications
- IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T
- IEEE 802.5 / FDDI / ATM / RNIS
Câbles
- IEC 61156-5 ed.2 / EN 50288-5-1
Système de câblage
- ISO 11801 2nd ed. / EN 50173-1 / TIA 568.2-D
Installation système de câblage
- EN 50174
Directive Européenne / Réglementation
- RoHS 2011/65/UE
- REACH 1907/2006/EC
