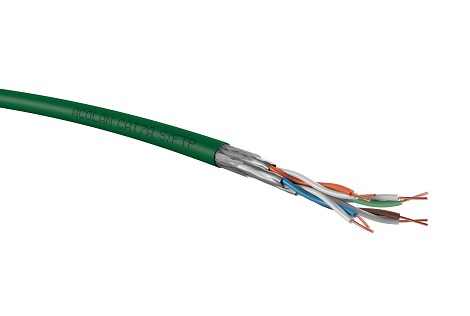

Produit ACOME R8483A

Catégorie 7a S/FTP
ACOLAN CUIVRE FIREPROTECT

  • S/FTP Catégorie 7a
  • 1500 MHz
  • Gaine verte, LSOH-FR
  • Cca

Avantages

  • Compatibles avec les applications PoE, PoE+, UPoE & 4PPoE (PoE++)
  • Permet l’utilisation des protocoles supportés par la classe FA pour les applications 10G BASE-T

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Caractérisés jusqu’à une fréquence de 1500 MHz

Caractéristiques

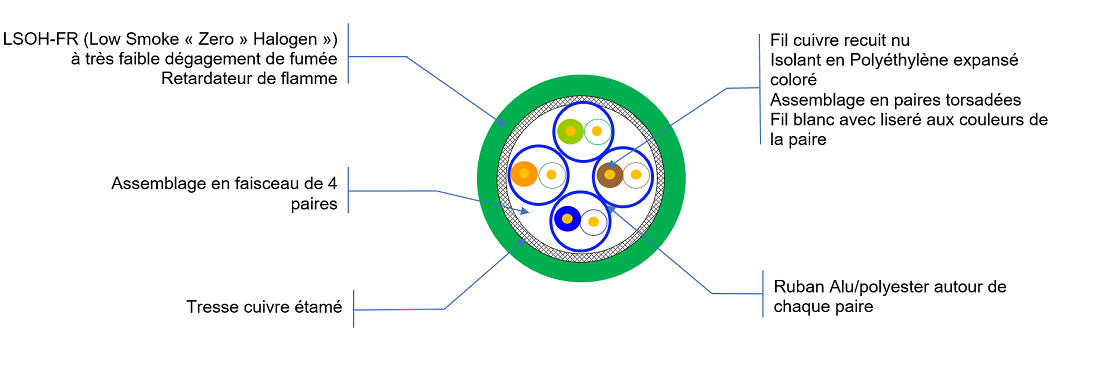

Vue de coupe Cat 7A S/FTP

GÉNÉRALES
Désignation ACOLAN FIREPROTECT Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
1500 SF-S 4P LSOH-FR  R8483A Vert 7.90 61 568 0,158 125
1500 SFD-S 2x4P LSOH-FR R8484A Vert 7.90 x 16.00 124 1169 0,325 250



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 70 mm
Statique (posé) ≥ 35 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C



TRANSMISSION
Fréquence (MHz)    4 10 20 62.5 100 250 300 600 1000 1200 1500**
Affaiblissement (dB/100m)  Valeurs typiques 3.4 5.2 7.4 13.4 16.8 27.4 30 43.0 57.8 64.0 73.0
Imposition (max)* 3.7 5.8 8.2 14.6 18.5 29.7 32.7 47.1 61.9 -

-
Next (dB)  Valeurs typiques 100 100 100 100 100 92 90 87 85 83 80
Imposition (min)* 75 75 75 75 73 67 66 61 58 - -
PS Next (dB)  Valeurs typiques 97 97 97 97 97 89 87 84 82 80 77
Imposition (min)* 75 75 75 73 70 64 63 58 55   -
ACR-F (dB/100 m)  Valeurs typiques 90 90 85 84 80 72 69 61 56 53 50
Imposition (min)* 78 74 68 58 54 46 44 38 34 - -
PS ACR-F (dB/100 m)  Valeurs typiques 87 87 82 81 77 69 66 58 53 50 47
Imposition (min)* 75 71 65 55 51 43 41 35 31 - -
Return Loss (dB)  Valeurs typiques 26 28 28 28 26 24 22 19 18 18 17
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3 15.1 - -

* Catégorie 7a selon IEC 61 156-5  2nd éd. ** Pour information uniquement

ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 120 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1200 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 85 dB TYPE 1b
Impédance de transfert à     1 MHz ≤   10 mΩ / m GRADE 1
à   10 MHz ≤   10 mΩ / m
à   30 MHz ≤   20 mΩ / m
à 100 MHz ≤   30 mΩ / m
Classe de séparation selon EN 50174-2

‘’d’’



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R8483A-T500 Touret de 500 m 33 kg 3700223644292 12 tourets 412 kg 3700223644308
R8483A-T1000 Touret XL de 1000 m 66 kg -------- 4 tourets 277 kg --------
2 x 4P LSOH-FR R8484A-T500 Tourets XL de 500 m  67 kg 3700223644322 4 tourets 282 kg 3700223644315











Normes et standards

GÉNÉRALE

logos cables de france   logo poe ready      logo ce

Applications

  • IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5 ed.2 /  EN 50288-9-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Déclaration de performance Euroclasse Normes Europe Normes hors Europe
4P 20SFTP020  Cca-s1a,d1,a1 IEC 60332-1, EN 50399,  IEC 60754-2 IEC 60332-1 / EN 60332-1, IEC 61034-2 / EN 61034-2, IEC 60754-2 / EN 60754-2, IEC 60754-1 / EN 60754-1
2x4P 20SFTP021
