Produits

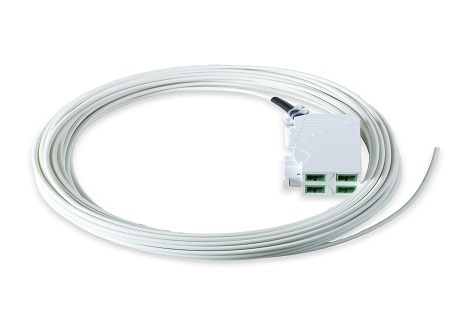

FTTH KIB4805 4 FO

Kit DTIo 1, 2 et 4 Fo
ACOPTIC

  • Kit de raccordement abonné
  • DTIo
  • 1, 2 ou 4 FO
  • G657 - SC/APC
  • KIB4805

Avantages

  • Installation sans épissure chez l’abonné
  • Encombrement optimisé dans tableau de communication
  • Pose facile du câble par collage ou agrafage
  • Se fixe directement sur le rail DIN et ne nécessite pas de matériel d'épissurage
  • Traçabilité du produit fabriqué

Application

  • Particulièrement adapté au raccordement FTTH dans un logement neuf possédant un tableau de communication.
  • kit constitué d’un câble d’abonné 1, 2 ou 4 Fo dont une extrémité a été pré-connectorisée et pré-montée dans le DTIO.
  • Conditionné en sachet individuel dans des cartons de regroupement comprenant des étiquettes d’identification câble.

Caractéristiques

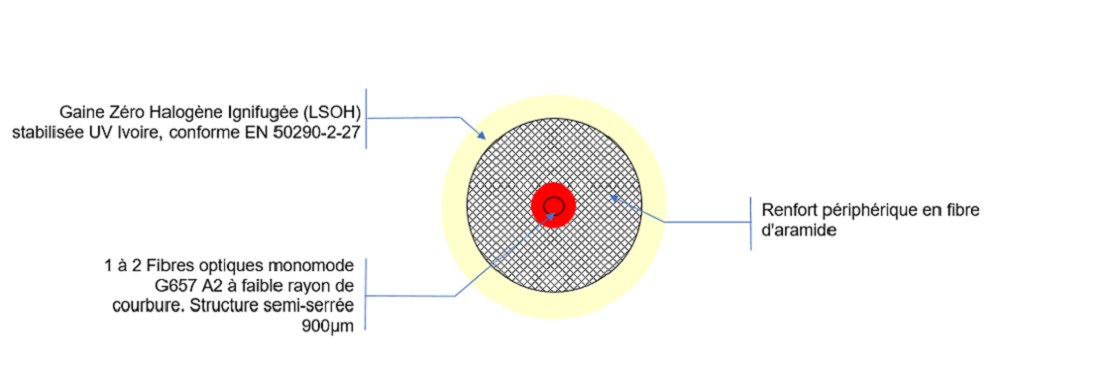

FTTH COR1822 VUE DE COUPE

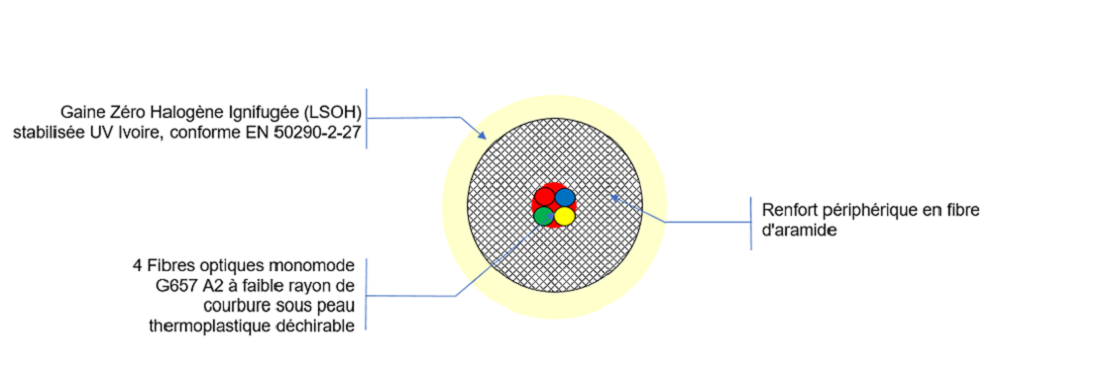

FTTH COR1857 VUE DE COUPE

GÉNÉRALES

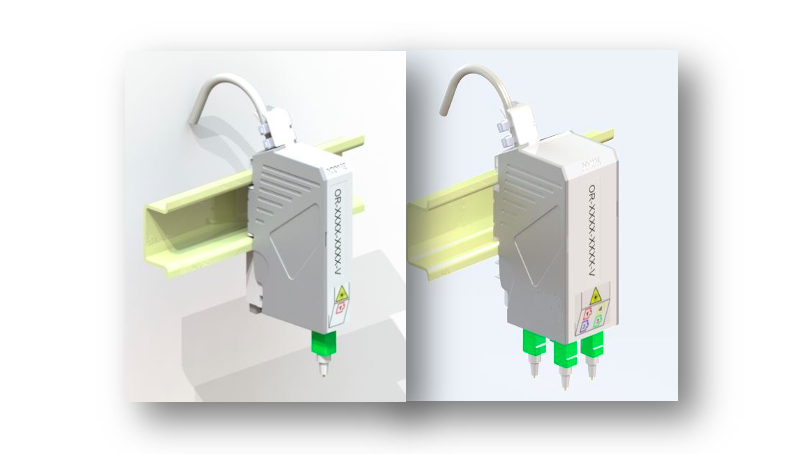

caracteristiques-rrf-w1

•    Matériaux : Thermoplastique ABS PC sans halogène
•    Couleur : blanc (RAL 9010)
•    Compatible avec les fibres de type G657
•    1 à 4 raccords SC/APC à clapet de protection interne rétractable pour protéger le centreur céramique.
•    1 emplacement pour étiquette identification (45x10mm)
•    Indice de protection : IP30 + IK05.
•    Résistance au feu : UL94 V0.


MÉCANIQUES
  • Terminaisons connectorisation :
    • Type de connecteur : SC/APC (conforme IEC 61754-4, IEC 60874-14-10)
    • Perte d’insertion : <0,30 dB (typ. 0,15 dB)
    • Réflectance : >60 dB (APC)

Produits de la gamme

Nombre de Fibres Longueur Désignations Références Code EAN Conditionnement (*)
1 Fo

15m

KIB4805 DTIo



1xG657 SC/APC

 IC5633-C15 3700223683420 Cartons de 10
30m IC5633-C30 3700223683413
50m IC5633-C50 3700223683437
100m IC5633-C100 3700223684502
2 Fo 15m

KIB4805 DTIo



2xG657 SC/APC

 IC5634-C15 3700223683444
30m IC5634-C30 3700223683451
50m IC5634-C50 3700223683468
100m IC5634-C100 3700223684519
4 Fo 15m

KIB4805 DTIo



4xG657 SC/APC

 IC5635-C15 3700223683475
30m IC5635-C30 3700223683482
50m IC5635-C50 3700223683499
100m IC5635-C100 3700223684526

* Couronne individuelle de Ø280 mm extérieur (+/- 20 mm) sous sachet plastique



Normes et standards

GÉNÉRALE

IEC/EN 60793 et IEC/EN 60794-1
EN 60332-1-2, EN 50399, EN 60754-2

COMPORTEMENT AU FEU
Type Euroclasse Norme Désignation de performance (DOP)
COR1822 Dca-s2,d2,a2

EN 60332-1-2

EN 50399

EN 60754-2

17COR0011 (1fo)

17COR0012 (2fo)
COR1857 Dca-s2,d2,a2 17COR0004 (4fo)
