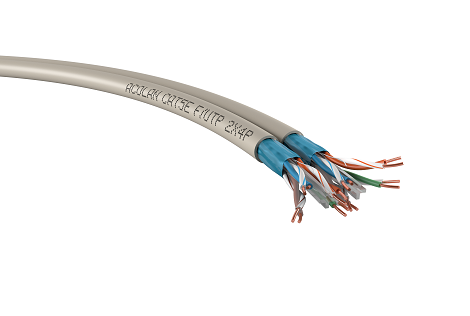

Produit ACOME R7064A

Catégorie 5e F/UTP
ACOLAN CUIVRE

  • F/UTP Catégorie 5e
  • 200 MHz
  • Gaine ivoire, LSOH-FR

Avantages

  • Câbles compatibles UPoE
  • Large gamme de conditionnements

Application

  • Câbles de données très haut débit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe D
  • Caractérisés jusqu’à une fréquence de 200 MHz

Caractéristiques

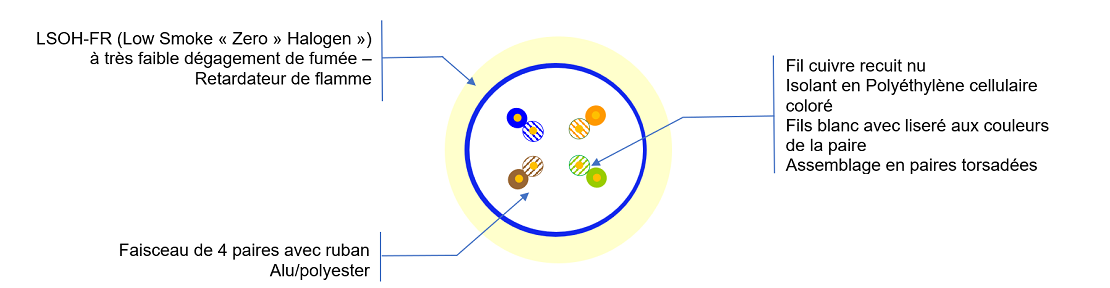

Vue de coupe Cat 5e F/UTP

GÉNÉRALES
Designation ACOLAN Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
200 FU 4P M4969A Ivoire  5,8 36 391 0,109 80
200 FUD 2x4P LSOH-FR R7064A Ivoire  5,80 x 12,50 70 782 0,217 160



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 50 mm
Statique (posé) ≥ 25 mm
Plage de température En service - 20°C   à   + 60°C
A l’installation 0°C   à   + 50°C
Transport et stockage 0°C   à   + 50°C



ÉLECTRIQUES

Mesures électriques à 20°C

Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 190 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1200 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 55 dB TYPE 2
Impédance de transfert à     1 MHz ≤  50  mΩ / m GRADE 2
à   10 MHz ≤  50 mΩ / m
à   30 MHz ≤  100 mΩ / m
à 100 MHz ≤  200 mΩ / m
Classe de séparation selon  EN 50174-2 “c”



TRANSMISSION
Fréquence (MHz)   4 10 20 62.5 100 155 200**
Affaiblissement (dB/100m) Valeurs typiques 3.8 6 8.5 15.2 19.5 25 28
Imposition (max)* 4.1 6.5 9.3 17 22 - -
Next (dB) Valeurs typiques 63 57 52 45 42 39 37
Imposition (min)* 56.3 50.3 45.8 38.4 35.3 - -
ACR (dB) Valeurs typiques 59.2 51 43.5 29.8 22.5 14 9
Imposition (min)* 52.2 43.8 36.5 21.4 13.3 - -
PS Next (dB) Valeurs typiques 60 54 49 42 39 36 34
Imposition (min)* 53.3 47.3 42.8 35.4 32.3 - -
ACR-F (dB/100 m)  Valeurs typiques 63 55 48 39 35 31 29
Imposition (min)* 52 44 38 28 24 - -
PS ACR-F (dB/100 m) Valeurs typiques 60 52 45 36 32 28 26
Imposition (min)* 49 41 35 25 21 - -
Return Loss  (dB) Valeurs typiques 25 25 25 23.8 23 22 21
Imposition (min)* 23 25 25 21.5 20.1 - -

* Catégorie 5e selon IEC 61156-5

** Pour information uniquement



Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR M4969A-SB305 Acopack de 305 m 11 kg 3700223681396 24 boîtes 278 kg 3700223681402
M4969A-ST500 Touret KC de 500 m 20 kg 3700223681419 18 tourets 381 kg 3700223681426
2x4P LSOH-FR R7064A-ST500 Touret KL de 500 m 38 kg 3700223682409 12 tourets 480 kg 3700223682416
M4969A-SC100







Normes et standards

GÉNÉRALE

logos cables de france    logo reach     logo poe    logo ce

Application

  • IEEE 802.3: 10Base-T, 100Base-T, 1000 Base-T ;
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5  / EN 50288-2-1

Système de câblage

  • ISO/IEC 11801 / EN 50173-1 / TIA-568.2-D

Cabling system installation standards

  • EN 50174

Directive / Regulation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
4P Eca IEC 60332-1 16FUTP001
2x4P 16FUTP003



Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 60754-2
Faible toxicité IEC 60754-1 / EN 60754-1
