Product

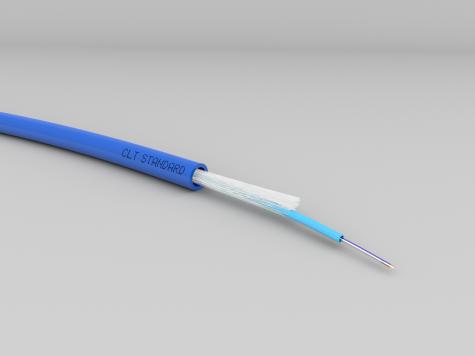

CLT STANDARD ZH
ACOLAN OPTIQUE
- Structure Libre, intérieur / extérieur
- 4 à 24 Fibres Optiques
- OM2, OM3, OM4, OM5, OS2
- Gaine bleue, LSOH Standard armé fibre de verre
- Dca
Benefits
- Tube intérieur plus souple
- Câble avec filin de déchirement
- Design optimisé pour faciliter la préparation et l’accès aux fibres
- Indice Protection ACOME contre les rongeurs IPA : ✭✩✩✩✩ = Protection Faible
Applications
- Câbles de données à très hauts débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales.
- Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Publics (ERP) en intérieur ou extérieur.
General characteristics
GÉNÉRALES
| Caractéristiques | Valeurs | ||
| Z1313A | Z1314A | ||
| 4 à 12 FO | 16 à 24 FO | ||
| (Bi-tube) | |||
| Gamme de température | Transport et stockage | - 40°C à + 70°C | |
| Installation | -5°C à + 50°C | ||
| Fonctionnement | - 20°C + 60°C | ||
| Traction maximale (N) | 2000 | ||
| Résistance à l'écrasement (N/10 cm) | 2000 | ||
| Rayon de courbure mini (mm) | 10xD | ||
| Conditionnement standard | Tourets 2100m | ||
| Epaisseur nominale de la gaine (mm) | 0,9 | ||
| Diamètre nominal du câble (mm) | 6,3 | 7,2 | |
| Poids nominal | 43 | 55 | |
Câbles sont fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit
COULEURS
| Bleu | Orange | Vert | Marron | Gris | Blanc | Rouge | Noir | Jaune | Violet | Rose | Turquoise |
Range
| Contenance câble | Multimode 50/125 OM2 | Multimode 50/125 OM3 | Multimode 50/125 OM4 | Multimode 50/125 OM5 | Monomode 9/125 ITU-T (G.652.D) OS2 |
| 4 fibres | B1001A | B1010A | B1019A | B1028A | |
| 6 fibres | B1002A | B1011A | B1020A | B1257A | B1029A |
| 8 fibres | B1003A | B1012A | B1021A | B1030A | |
| 12 fibres | B1004A | B1013A | B1022A | B1258A | B1031A |
| 16 fibres | B1005A | B1014A | B1023A | B1032A | |
| 24 fibres | B1006A | B1015A | B1024A | B1259A | B1033A |
Norms and standards
GÉNÉRALE
- Câble et fibres : EN 60793 / EN 60794-1
- Systèmes de câblage : EN 50173-1 / ISO 11801
- Applications : IEEE 802.3 10M to 10Gbit / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI) ATM (155, 622, …)
COMPORTEMENT AU FEU
| Nombre de fibres | Euroclasse | Numéro de déclaration de performance | Normes | Normes hors Europe |
| 4 à 24 fibres | Dca-s2,d2,a2 | 17CLT0001 |
IEC 60332-1 EN 50399 IEC 60754-2 |
IEC 60332-1 (Non propagateur de la flamme) IEC 60754-2 (Faible corrosivité des gaz) IEC 60754-1 (Faible toxicité) |
Recommendations
Guide ACOLAN® Optique
