Product
Tiroir optique
ACOLAN OPTIQUE
- Tiroir optique coulissant 12, 24 et 48 Fibres Optiques
- Raccords SC, SCA Simplex/Duplex ou LC Duplex
- Avec ou sans pigtails
Benefits
- Facilité d’ouverture
- Pigtail assemblé et prêt à être soudé (dénudé à l’extrémité en 250 microns dans la cassette)
- Léger, résistant et ergonomique
- 100% polycarbonate renforcé fibres de verre
Applications
- Le tiroir optique coulissant destiné au raccordement des câbles à fibres optiques
- Adapté au raccordement par épissurage ou au raccordement direct
- Maintenance simplifiée
- Pré-équipé de raccords seuls ou avec pigtails pour un gain de temps à l’installation
General characteristics
GÉNÉRALES
|
CARACTÉRISTIQUES |
||||||
|
DÉSIGNATION |
UNITÉ |
Raccords SC |
Raccords SC + pigtails SC |
Raccords LC |
Raccords LC + pigtails LC |
|
|
Hauteur |
U |
1 | ||||
|
Capacité |
Fibres |
12, 24 ou 48 | ||||
|
Cassette |
12 épissures |
- |
1 |
- |
1 |
|
|
24 épissures |
- |
2 |
- |
2 |
||
|

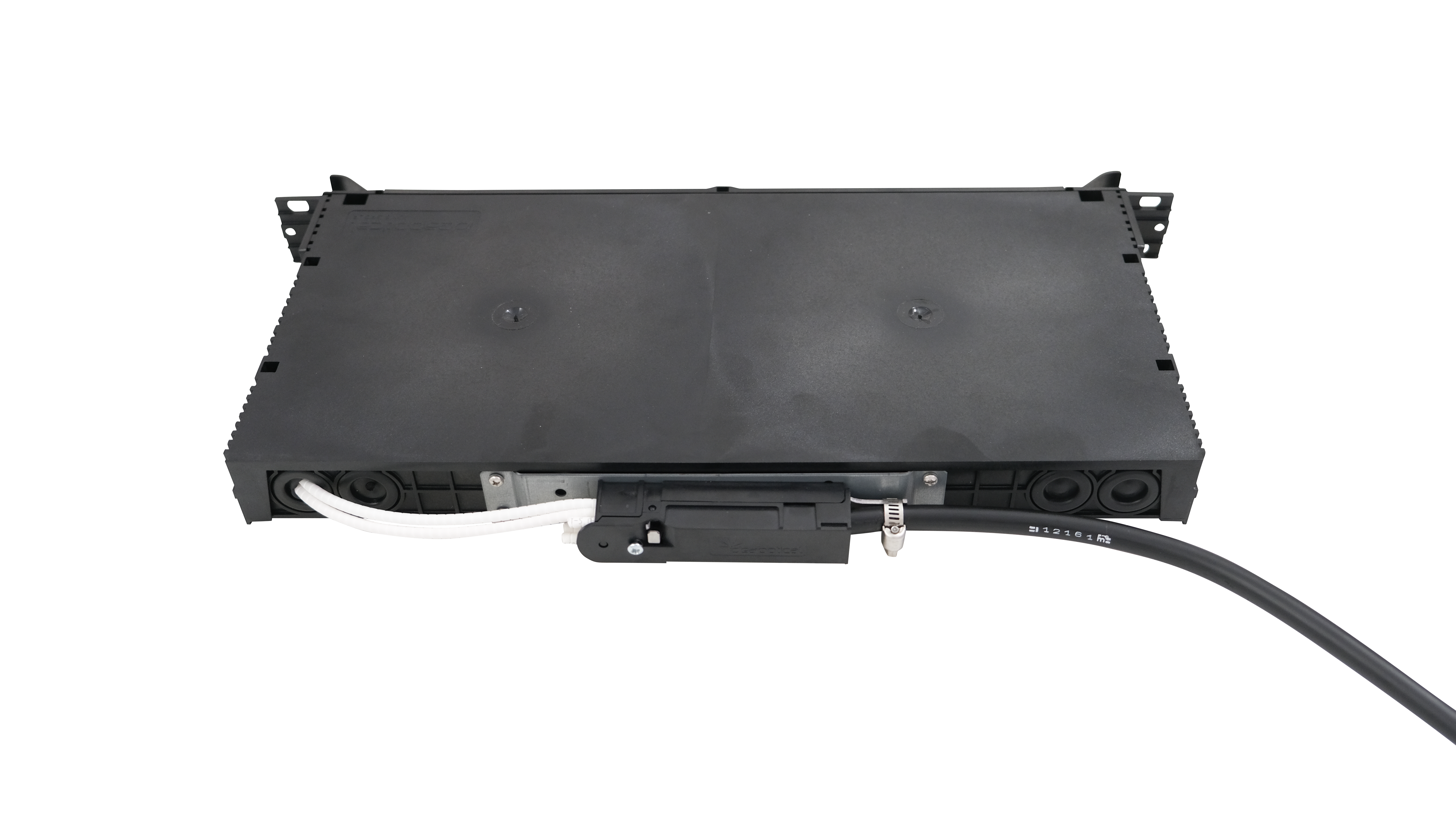

Entrée de câble |
- |
2 entrées de chaque côté à l’arrière | ||||
|
Presse étoupe |
- |
PG 13.5 | ||||
|
Fixation du tiroir |
- |
4 écrous cage + 4 vis | ||||
|
Diamètre max. de câble |
mm |
12 |
||||
|
Dimensions (HxPxL) hors-tout |
mm |
44 x 229 x 483 (19”) / 533 (ETSI) |
||||
|
Distance face avant / montant |
mm |
27 / 102 |
||||
|
Poids |
Kg16 |
1,4 |
||||
|
Température d’utilisation |
°C |
-25 / +70 |
||||
|
Matériau |
- |
polycarbonate chargé fibres de verre | ||||
|
Couleur |
RAL |
9005 (noir) | ||||
GAMME AVEC RACCORDS SEULS
|
Connectique |
Fibre |
Capacité fibre |
Référence |
| SCA Simplex | OS2 | 12 | TBD |
| 24 | TBD | ||
|
SC Duplex |
OM4 |
12 |
IB1425 |
|
24 |
IB1426 |
||
|
OS2 |
12 |
IB1433 |
|
|
24 |
IB1434 |
||
|
LC Duplex |
OM4 |
12 |
IB1429 |
|
24 |
IB1430 |
||
|
OS2 (G652D) |
12 |
IB1437 |
|
|
24 |
IB1438 |
GAMME AVEC RACCORDS ET PIGTAILS
| Repérage | Connectique | Fibre | Capacité fibre | Cassette de protection d'épissures | Référence |
| code FOTAG | SC Duplex | OM4 | 12 | Oui | IB1427 |
| 24 | Oui | IB1428 | |||
| 48 | Oui | IB1444 | |||
| OM5 | 12 | Oui | IB1489 | ||
| 24 | Oui | IB1490 | |||
| 48 | Oui | IB1491 | |||
| OS2 (G652D) | 12 | Oui | IB1435 | ||
| 24 | Oui | IB1436 | |||
| 48 | Oui | IB1445 | |||
| SCA Duplex | OS2 (G657A2) | 12 | Oui | IB1461 | |
| 24 | Oui | IB1462 | |||
| LC Duplex | OM4 | 12 | Oui | IB1431 | |
| 24 | Oui | IB1432 | |||
| 48 | Oui | IB1447 | |||
| OM5 | 12 | Oui | IB1486 | ||
| 24 | Oui | IB1487 | |||
| 48 | Oui | IB1488 | |||
| OS2 (G652D) | 12 | Oui | IB1439 | ||
| 24 | Oui | IB1440 | |||
| 48 | Oui | IB1448 | |||
| LCA Duplex | OS2 (G657A2) | 12 | Oui | IB1480 | |
| 24 | Oui | IB1481 | |||
| Code Telecom | SCA Simplex | OS2 (G657A2) | 12 | Oui | IB1442 |
| 24 | Oui | IB1463 | |||
| 48 | Oui | IB1467 |
Range

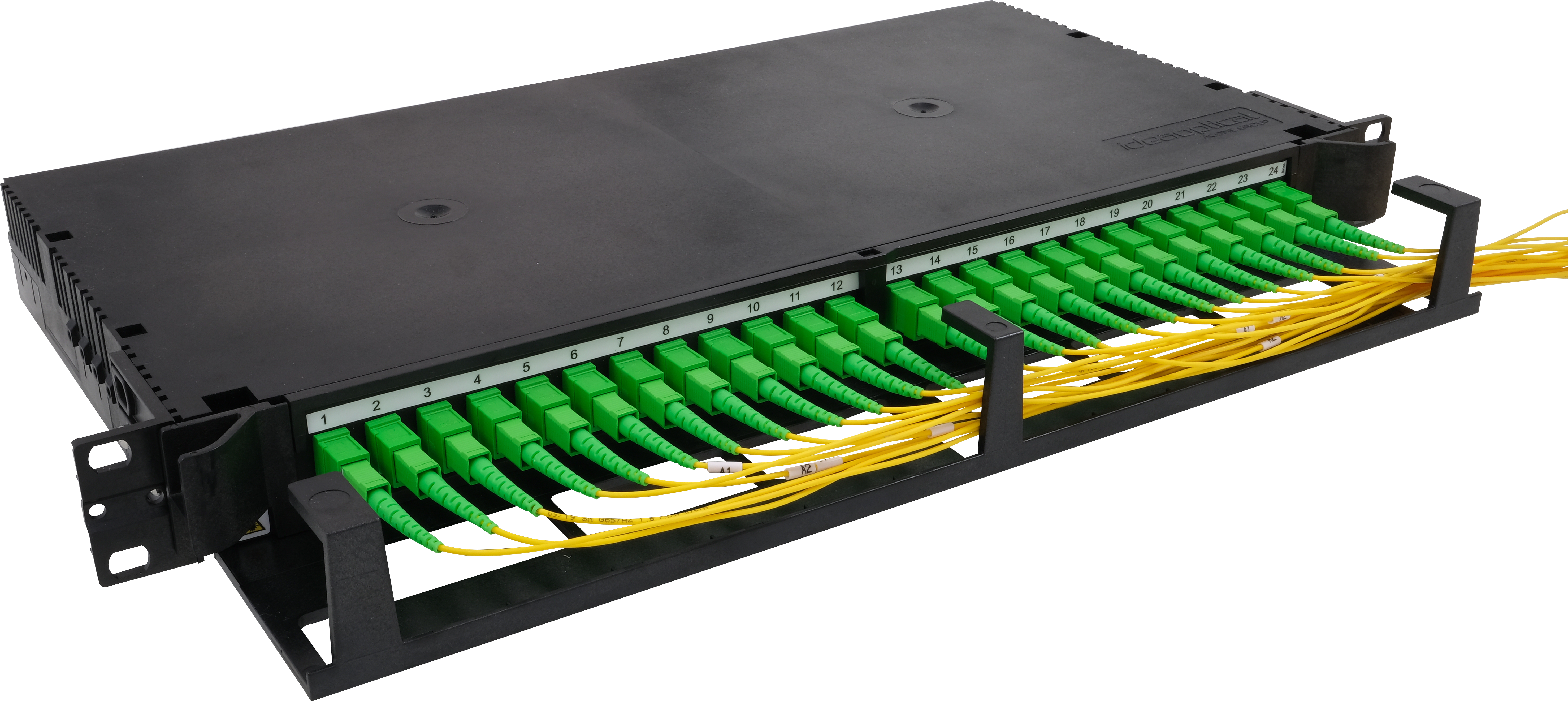

Complétez votre tiroir optique avec notre guide cordon 1U référence IB1441, l’accessoire pratique !
| ACCESSOIRES | |
| DESIGNATION | CODE ARTICLE |
| RANGE CORDONS Tiroir optique 1U Polycarbonate | IB1441 |
