ACOLAN FIREPROTECT+ 1500 SF-S R8485A
Vorteile
• Daten- und Kommunikationskabel für hohe Übertragungsraten
• Unterstützung der Netzanwendungsklassen FA für 10GBASE-T Anwendungen
• Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen
Technische Merkmale
- Leiter: blanker Kupferdraht, AWG22/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,52 mm
- Aderverseilung zum Twisted Pair
- Paarverseilung: 2 Adern zum Paar
- Gesamtverseilung: 4 Paare zur Seele / Paarabschirmung: Alukaschierte Polyesterfolie
- Gesamtabschirmung: verzinntes Kupfergeflecht
- Außenmantel: halogenfrei (FRNC/LS0H)
Das Kabel ist in allen Bestandteilen silikonfrei
|
Bezeichnung ACOLAN® |
Artikelnummer |
Mantelfarbe |
Durchmesser (mm) |
Gewicht (kg/km) |
Max. Zugkraft (N) |
Brandlast |
|
(MJ/m) |
||||||
|
1500 SF-S 4P LSOH-FR+ |
R8485A |
Grün (RAL 6024) |
7,70 |
61 |
125 |
0,582 |
|
1500 SFD-S 2x4P LSOH-FR+ |
R8486A |
Grün (RAL 6024) |
7,90 x 16,00 |
123 |
250 |
1,173 |
|
Frequenz (MHz) |
|
4 |
10 |
20 |
62.5 |
100 |
250 |
300 |
600 |
1000 |
1200** |
1500** |
|
Dämpfung (dB/100 m) |
Typ. Wert |
3.4 |
5.2 |
7.4 |
13.4 |
16.8 |
27.4 |
30 |
43.0 |
57.8 |
64.0 |
73.0 |
|
Max. Wert* |
3.7 |
5.8 |
8.2 |
14.6 |
18.5 |
29.7 |
32.7 |
47.1 |
61.9 |
- |
- |
|
|
NEXT (dB) |
Typ. Wert |
100 |
100 |
100 |
100 |
100 |
92 |
90 |
87 |
85 |
83 |
80 |
|
Max. Wert* |
75 |
75 |
75 |
75 |
73 |
67 |
66 |
61 |
58 |
- |
- |
|
|
PS NEXT (dB) |
Typ. Wert |
97 |
97 |
97 |
97 |
97 |
89 |
87 |
84 |
82 |
80 |
77 |
|
Max. Wert* |
75 |
75 |
75 |
73 |
70 |
64 |
63 |
58 |
55 |
- |
- |
|
|
ELFEXT (dB/100m) |
Typ. Wert |
90 |
90 |
85 |
84 |
80 |
72 |
69 |
61 |
56 |
53 |
50 |
|
Max. Wert* |
78 |
74 |
68 |
58 |
54 |
46 |
44 |
38 |
34 |
- |
- |
|
|
PS ELFEXT (dB/100m) |
Typ. Wert |
87 |
87 |
82 |
81 |
77 |
69 |
66 |
58 |
53 |
50 |
47 |
|
Max. Wert* |
75 |
71 |
65 |
55 |
51 |
43 |
41 |
35 |
31 |
- |
- |
|
|
Return Loss (dB) |
Typ. Wert |
26 |
28 |
28 |
28 |
26 |
24 |
22 |
19 |
18 |
18 |
17 |
|
Max. Wert* |
23 |
25 |
25 |
21.5 |
20.1 |
17.3 |
17.3 |
17.3 |
15.1 |
- |
- |
|
Eigenschaften |
Werte |
|
|
Biegeradius |
Dynamisch (bei Installation) |
≥ 70 mm |
|
Statisch (im Betrieb) |
≥ 35 mm |
|
|
Temperaturbereich |
Im Betrieb |
- 20°C bis + 60°C |
|
Bei Verlegung |
0°C bis + 50°C |
|
|
Transport und Lagerung |
0°C bis + 50°C |
|
|
Eigenschaften |
Werte |
||
|
Schleifenwiderstand |
|
≤ 120 W / km |
|
|
Widerstandsunsymmetrie |
|
≤ 2% |
|
|
Durchschlagsfestigkeit |
Gleichspannung |
1 kV / 1 min |
|
|
Isolationswiderstand |
(500 V) |
≥ 5000 MOhm.km |
|
|
Kapazität gegen Erde |
|
≤ 1200 pF / km |
|
|
Wellenwiderstand |
bei 100 MHz |
100 ± 5 Ohm |
|
|
Ausbreitungsgeschwindigkeitsfaktor |
|
78% |
|
|
Kopplungsdämpfung |
|
≥ 85 dB |
Type 1 |
|
Transferimpedanz |
bei 1 MHz |
≤ 10 mOhm / m |
Grade 1 |
|
bei 10 MHz |
≤ 10 mOhm / m |
||
|
bei 30 MHz |
≤ 20 mOhm / m |
||
|
bei 100 MHz |
≤ 30 mOhm / m |
||
|
Trennklasse gem. EN 50174-2 |
|
D |
|
Normen und Standards
Kabel:
- IEC 61156-5 / EN 50288-9-1
Verkabelungsstandards:
- ISO/IEC 11801 2. Edition / EN 50173-1 EN 50174
Installationsstandard:
- EN 50174
Übertragungsstandards:
-
IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T
IEEE 802.5 / TPDDI / ATM / ISDN
Direktive / Verordnung:
- RoHS 2011/65/UE REACH 1907/2006/EC
Europa
|
Type |
EURO- Brandschutzklasse |
Anwendbare Standards |
Leistungserklärung (DoP) |
|
4P |

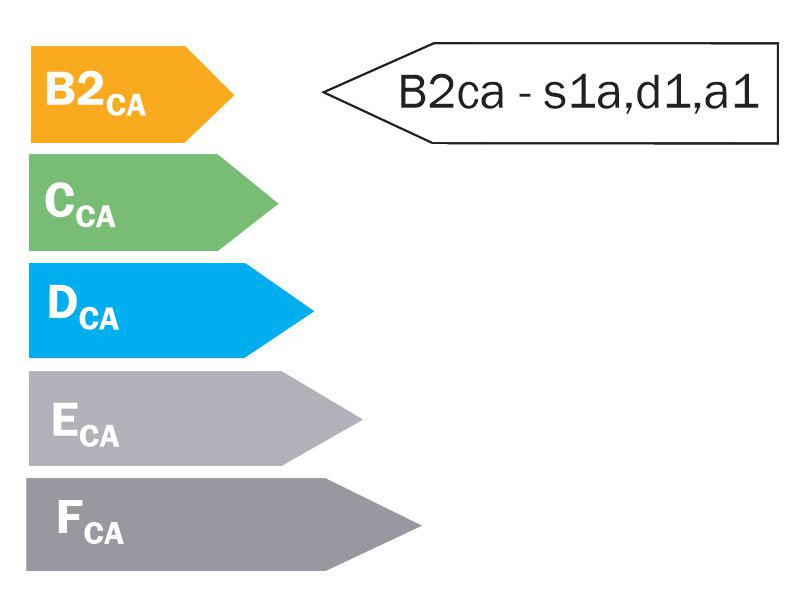

B2ca-s1a, d1, a1 |
IEC 60332-1, EN 50399, IEC 61034-2, IEC 60754-2 |
24SFTP031 |
|
2x4P |
24SFTP032 |
Außerhalb Europas
|
Flammwidrigkeit / Brandfortleitung |
IEC 60332-1 / EN 60332-1 |
|
Geringe Rauchentwicklung |
IEC 61034-2 / EN 61034-2 |
|
Geringe Gaskorrosivität |
IEC 60754-2 / EN 60754-2 |
|
Geringe Toxizität |
IEC 60754-1 / EN 60754-1 |
Empfehlungen
|
Type |
Referenz |
Einzelaufmachung |
pro Palette |
||||
|
Trommeltype |
Bruttogewicht |
EAN-Code |
Anzahl |
Bruttogewicht |
EAN-Code |
||
|
4P LSOH-FR+ |
R8485A-T500 |
KL |
33 kg |
3701581507281 |
12 Trommeln |
412 kg |
3701581507274 |
|
2x4P LSOH-FR+ |
R8486A-T500 |
XL |
67 kg |
3701581507304 |
4 Trommeln |
280 kg |
3701581507298 |
|
Type |
Referenz |
Mantelbedruckung |
|
4P LSOH-FR+ |
R8485A-T500 |
ACOLAN FIREPROTECT+ 1500 SF-S 4P 22AWG S/FTP Cat.7A 1500 MHz LSOH-FR+ |
|
2x4P LSOH-FR+ |
R8486A-T500 |
ACOLAN FIREPROTECT+ 1500 SFD-S 2x4P 22AWG S/FTP Cat.7A 1500 MHz |
