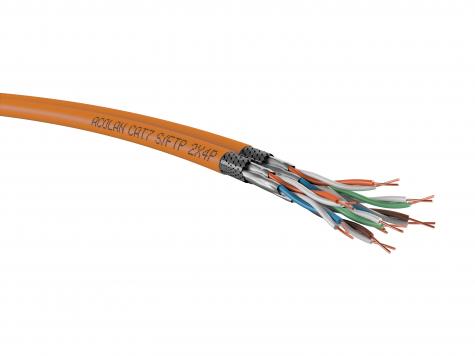

ACOLAN FIREPROTECT 1000 SFD-S R8205E
Vorteile
- Daten- und Kommunikationskabel für hohe Übertragungsraten
- Unterstützung der Netzanwendungsklassen EA und F für 10GBASE-T Anwendungen
- Spezifiziert bis 1000 MHz
- Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen

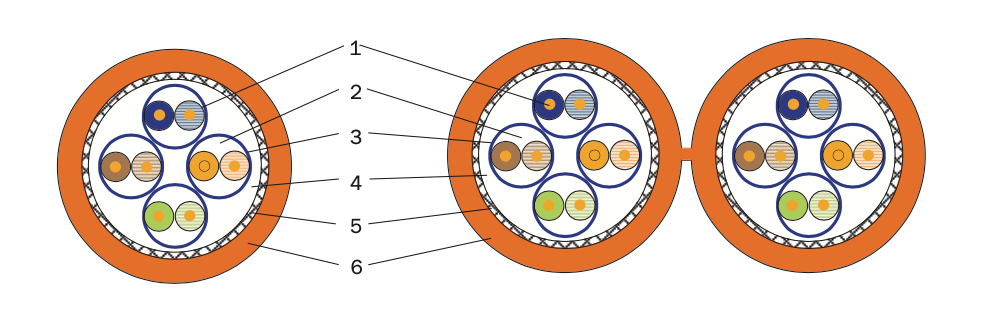

Technische Merkmale
- Leiter: blanker Kupferdraht, AWG23/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,45 mm
- Aderverseilung zum Twisted Pair
- Paarverseilung: 2 Adern zum Paar
- Gesamtverseilung: 4 Paare zur Seele - Paarabschirmung: Alukaschierte Polyesterfolie
- Gesamtabschirmung: verzinntes Kupfergeflecht
- Außenmantel: halogenfrei (FRNC/LS0H)
Das Kabel ist in allen Bestandteilen silikonfrei
|
Bezeichnung ACOLAN® FIREPROTECT |
Artikelnummer |
Mantelfarbe |
Durchmesser (mm) |
Gewicht (kg/km) |
Max. Zugkraft (N) |
Brandlast |
|
(MJ/m) |
||||||
|
1000 SF-S 4P LSOH-FR* |
R8146F |
Orange (RAL 2003) |
7,50 |
58 |
95 |
0,570 |
|
1000 SFD-S 2x4P LSOH-FR |
R8205E |
Orange (RAL 2003) |
7,50 x 15,80 |
116 |
190 |
1,140 |
*EC geprüft
|
Frequenz (MHz) |
|
4 |
10 |
20 |
62.5 |
100 |
250 |
300 |
600 |
1000** |
|
Dämpfung (dB/100 m) |
Typ. Wert |
3.6 |
5.5 |
7.9 |
14.5 |
18.5 |
29.6 |
32.8 |
47.6 |
63.8 |
|
Max. Wert* |
3.7 |
5.9 |
8.3 |
14.9 |
19 |
31 |
34.2 |
50.1 |
- |
|
|
NEXT (dB) |
Typ. Wert |
95 |
95 |
95 |
95 |
95 |
88 |
87 |
82 |
78 |
|
Max. Wert* |
78 |
78 |
78 |
75 |
72 |
66 |
65 |
61 |
- |
|
|
PS NEXT (dB) |
Typ. Wert |
92 |
92 |
92 |
92 |
92 |
85 |
84 |
79 |
75 |
|
Max. Wert* |
75 |
75 |
75 |
72 |
69 |
63 |
62 |
58 |
- |
|
|
ELFEXT (dB/100 m) |
Typ. Wert |
85 |
85 |
84 |
82 |
78 |
70 |
67 |
55 |
52 |
|
Max. Wert* |
78 |
74 |
68 |
58 |
54 |
46 |
44 |
38 |
- |
|
|
PS ELFEXT (dB/100 m) |
Typ. Wert |
82 |
82 |
81 |
79 |
75 |
67 |
64 |
52 |
49 |
|
Max. Wert* |
75 |
71 |
65 |
55 |
51 |
43 |
41 |
35 |
- |
|
|
Return Loss (dB) |
Typ. Wert |
26 |
26 |
26 |
26 |
24 |
22 |
21 |
19 |
18 |
|
Max. Wert* |
23 |
25 |
25 |
21.5 |
20.1 |
17.3 |
17.3 |
17.3 |
- |
*Kategorie 7 gem. IEC 61156-5
**informative Werte
|
Eigenschaften |
Werte |
|
|
Biegeradius |
Dynamisch (bei Installation) |
≥ 60 mm |
|
Statisch (im Betrieb) |
≥ 30 mm |
|
|
Temperaturbereich |
Im Betrieb |
- 20°C bis + 60°C |
|
Bei Verlegung |
0°C bis + 50°C |
|
|
Transport und Lagerung |
0°C bis + 50°C |
|
|
Eigenschaften |
Werte |
||
|
Schleifenwiderstand |
|
≤ 146 Ω / km |
|
|
Widerstandsunsymmetrie |
|
≤ 2% |
|
|
Durchschlagsfestigkeit |
Gleichspannung |
1 kV / 1 min |
|
|
Isolationswiderstand |
(500 V) |
≥ 5000 MΩ.km |
|
|
Kapazität gegen Erde |
|
≤ 1600 pF / km |
|
|
Wellenwiderstand |
bei 100 MHz |
100 ± 5 Ω |
|
|
Ausbreitungsgeschwindigkeitsfaktor |
|
78% |
|
|
Kopplungsdämpfung |
|
≥ 80 dB |
Type 1b |
|
Transferimpedanz |
bei 1 MHz |
≤ 10 mΩ / m |
Grade 1 |
|
bei 10 MHz |
≤ 10 mΩ / m |
||
|
bei 30 MHz |
≤ 20 mΩ / m |
||
|
bei 100 MHz |
≤ 30 mΩ / m |
||
|
Trennklasse gem. EN 50174-2 |
|
D |
|
Normen und Standards
Kabel:
- IEC 61156-5 2. Edition / EN 50288-4-1
Verkabelungsstandards:
- ISO/IEC 11801 2. Edition / EN 50173-1
Installationsstandard:
- EN 50174
Übertragungsstandards:
-
IEEE 802.3 10Base-T; 100Base-T; 1000Base-T;
2,5GBase-T, 5GBase-T; 10GBase-T IEEE 802.5 / TPDDI / ATM / ISDN
Direktive / Verordnung:
- RoHS 2011/65/UE
- REACH 1907/2006/EC

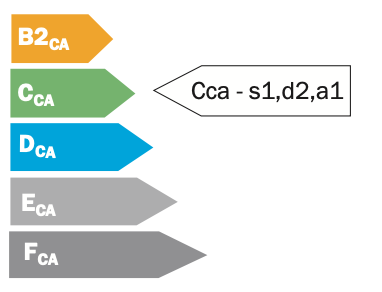

Europa
|
Type |
EURO- Brandschutzklasse |
Anwendbare Standards |
Leistungserklärung (DoP) |
|
4P |
Cca-s1, d2, a1 |
IEC 60332-1, EN 50399, IEC 60754-2 |
17SFTP003 |
|
2x4P |
17SFTP006 |
Außerhalb Europas
|
Flammwidrigkeit / Brandfortleitung |
IEC 60332-1 / EN 60332-1 IEC 60332-3-24 / EN 60332-3-24 |
|
Geringe Rauchentwicklung |
IEC 61034-2 / EN 61034-2 |
|
Geringe Gaskorrosivität |
IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 |
|
Geringe Toxizität |
IEC 60754-1 / EN 50267-1 |
Empfehlungen
|
Type |
Referenz |
Einzelaufmachung |
pro Palette |
||||
|
Trommeltype |
Bruttogewicht |
EAN-Code |
Anzahl |
Bruttogewicht |
EAN-Code |
||
|
4P LSOH-FR |
R8146F-T500 |
KT |
29 kg |
370022366693 |
18 Trommeln |
540 kg |
3700223633241 |
|
R8146F-T1000 |
XL |
59 kg |
3700223653720 |
4 Trommeln |
251 kg |
3700223633258 |
|
|
2x4P LSOH-FR |
R8205E-T500 |
XL |
63 kg |
3700223653737 |
4 Trommeln |
264 kg |
3700223633265 |
|
Type |
Referenz |
Mantelbedruckung |
|
4P LSOH-FR |
R8146F-T500 |
ACOLAN FIREPROTECT 1000 SF-S 4P 23AWG S/FTP Cat.7 1000 MHz LSOH-FR Cca-s1,d2,a1 EC VERIFIED TO ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung |
|
R8146F-T1000 |
||
|
2x4P LSOH-FR |
R8205E-T500 |
ACOLAN FIREPROTECT 1000 SFD-S 2x4P 23AWG S/FTP Cat.7 1000 MHz LSOH-FR Cca-s1,d2,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung |
