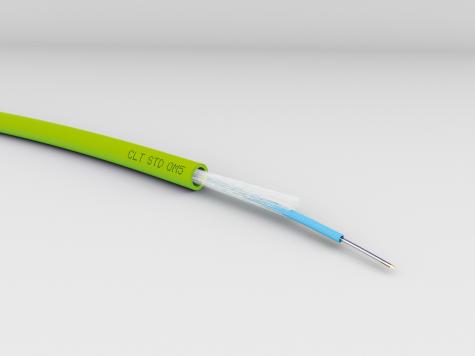

ACOLAN LWL-Universalkabel, Zentralbündelader
Vorteile
- Neue, sehr biegsame Bündelader
- Reißfaden zum Öffnen / Absetzen des Kabelmantels
- Optimaler Kabelaufbau
- Schneller Zugriff auf die Bündelader
- Einfache Faserverarbeitung
Anwendung
- Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
- Die OM5-Faser unterstützt das Wellenlängen-Multiplexverfahren (SWDM)*
- OM5 ist kompatibel mit OM2, OM3 und OM4 Fasern
- Mit OM5 & SWDM verdreifacht sich die Reichweite bei Übertragung von 40 Gb/s
- Bei Gebäudeverbindungen und zur Campusverkabelung
- Zur direkten Erdverlegung (gemäß Verlegevorschriften)
- Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
- Für die Verlegung in Kabelschächten und auf Pritschen
- Einsparung von Spleißarbeiten beim Gebäudeeintritt
- Verarbeitungsfreundliche Konstruktion
- Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
- Gelfreier Kabelaufbau für saubere und schnelle Montage
- Nagetierabweisend durch Glasgarne
- Metallfrei, silikonfrei
- Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
- Geringe Abmessungen und hohe Verlegestabilität
- Brandverhalten geprüft und zertifiziert nach Bauproduktenverordnung (s. Euro-Brandschutzklasse)

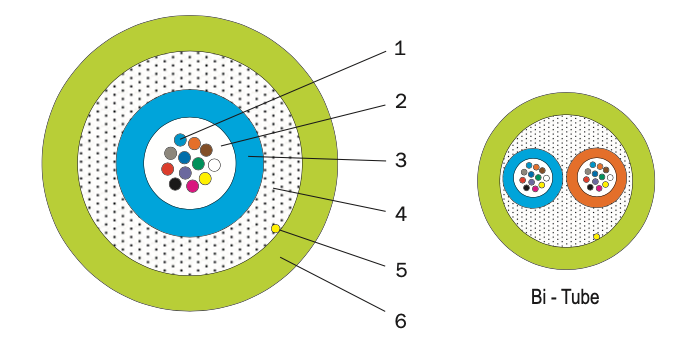

Technische Merkmale
- Glasfaser - beschichtet Ø 250 μm, Multimode OM5 (FOTAG Farbcode)
- Gelfüllung der Bündelader
- Bündelader aus thermoplastischem Material (Ø 2,8 mm)
- Glasgarne mit Trockengelimprägnierung, IPA = ★☆☆☆☆
- Reißfaden zum Öffnen / Absetzen des Kabelmantels
- Außenmantel, LSOH/FRNC, Lime green, Wanddicke 0,8 mm, gem. EN 50290-2-27
ACOME Protection Index gegen Nagetiere (IPA):
- ☆☆☆☆☆ = kein Nagetierschutz;
- ★☆☆☆☆ = leichter Nagetierschutz;
- ★★☆☆☆ = mittlerer Nagetierschutz;
- ★★★☆☆ = verstärkter Nagetierschutz;
- ★★★★☆ = sehr starker Nagetierschutz;
- ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:
ACOLAN CLT STD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung
Eigenschaften |
Werte |
||
6 und 12 Fasern 24 Fasern (Bi-Tube) |
|||
Z1313A Z1314A |
|||
Temperaturbereich |
Transport und Lagerung |
- 40°C bis + 70°C |
|
Bei Verlegung |
- 5°C bis + 50°C |
||
Im Betrieb |
- 20°C bis + 60°C |
||
Maximale Zugbelastbarkeit (N) |
2000 |
||
Querdruckfestigkeit (N/cm) |
200 |
||
Kleinster Biegeradius (mm) |
10 x D |
||
Standardlieferlängen |
2.100 m |
||
Wanddicke Außenmantel (mm) |
0,8 |
||
Außendurchmesser (mm) |
6 |
7,2 |
|
Nenngewicht (kg/km) |
40 |
52 |
Produktpalette
Faseranzahl |
Multimode* 50/125 OM5 ACMM50 OM5 |
6 |
B1257A |
12 |
B1258A |
24 (2x12) |
B1259A |
*Biegeunempfindliche Multimodefaser
Normen und Standards
Kabel und Fasern :
- IEC/EN 60793 / IEC/EN 60794-1
Verkabelungsstandards :
- EN 50173-1 / ISO/IEC 11801
Übertragungsstandards :
- IEEE 802.3 10M bis 100Gbit
- IEEE 802.5 Token Ring
- ANSI X3T9-5 (FDDI)
- ATM (155, 622, ...)
Faseranzahl |
Euro-Brandschutzklasse |
Leistungserklärung (DoP) |
Anwendbare Normen |
6 / 12 / 24 Fasern |
Dca - s2, d2, a2 |
17CLT0001 |
IEC 60332-1, EN 50399, IEC 60754-2 |
