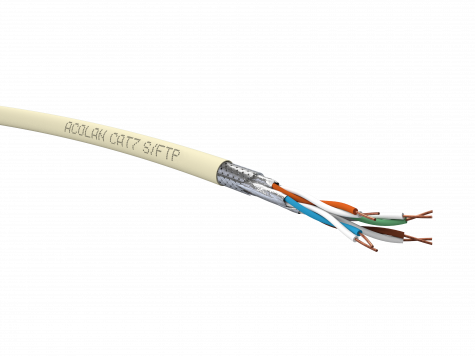

ACOLAN FIREPROTECT 1000 SF-S ECO R7600A
Vorteile
- Daten- und Kommunikationskabel für hohe Übertragungsraten und mit empfohlener Übertragungslänge von max. 70 m
- Zur Anwendung beispielsweise bei der Heimverkabelung, in Rechenzentren und für Verkabelung mit Consolidation Point (Sammelpunkt)
- Unterstützung der Netzanwendungsklasse F für 10GBASE-T Anwendungen
- Spezifiziert bis 1000 MHz
- Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen

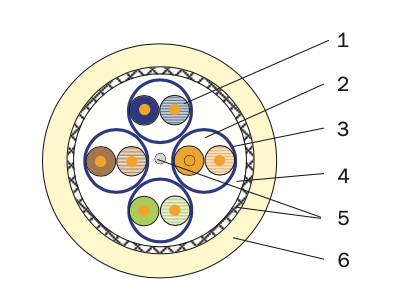

Technische Merkmale
- Leiter: blanker Kupferdraht, AWG26 - Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,00 mm
- Aderverseilung zum Twisted Pair
- Paarverseilung: 2 Adern zum Paar
- Gesamtverseilung: 4 Paare zur Seele - Paarabschirmung: Alukaschierte Polyesterfolie
- Gesamtabschirmung: verzinntes Kupfergeflecht mit Beidraht AWG26
- Außenmantel: halogenfrei (FRNC/LS0H)
Das Kabel ist in allen Bestandteilen silikonfrei
|
Bezeichnung ACOLAN® FIREPROTECT |
Artikelnummer |
Mantelfarbe |
Durchmesser (mm) |
Gewicht (kg/km) |
Max. Zugkraft (N) |
Brandlast |
|
(MJ/m) |
||||||
|
1000 SF-S ECO 4P LSOH-FR |
R7600A |
Elfenbein (RAL 9001) |
5,90 |
38 |
55 |
0,365 |
|
Frequenz (MHz) |
|
4 |
10 |
20 |
62.5 |
100 |
250 |
300 |
600 |
1000* |
|
Dämpfung (dB/100 m) |
Typ. Wert |
3.4 |
5.7 |
8.2 |
14.5 |
18.5 |
29.4 |
32.5 |
47.8 |
60 |
|
Verlegelänge von 70 m* |
3.9 |
6.2 |
8.7 |
15.6 |
20 |
32.6 |
35.9 |
52.6 |
- |
|
|
NEXT (dB) |
Typ. Wert |
90 |
90 |
90 |
90 |
90 |
88 |
87 |
82 |
78 |
|
Verlegelänge von 70 m* |
78 |
78 |
78 |
75 |
72 |
66 |
65 |
61 |
- |
|
|
PS NEXT (dB) |
Typ. Wert |
87 |
87 |
87 |
87 |
87 |
85 |
84 |
79 |
75 |
|
Verlegelänge von 70 m* |
75 |
75 |
75 |
72 |
69 |
63 |
62 |
58 |
- |
|
|
ELFEXT (dB/100 m) |
Typ. Wert |
84 |
80 |
74 |
64 |
60 |
70 |
50 |
44 |
38 |
|
Verlegelänge von 70 m* |
78 |
74 |
68 |
59 |
55 |
48 |
46 |
41 |
- |
|
|
PS ELFEXT (dB/100 m) |
Typ. Wert |
81 |
77 |
81 |
61 |
57 |
49 |
47 |
41 |
35 |
|
Verlegelänge von 70 m* |
75 |
71 |
65 |
56 |
52 |
45 |
43 |
38 |
- |
|
|
Return Loss (dB) |
Typ. Wert |
26 |
28 |
28 |
28 |
24 |
22 |
21 |
19 |
18 |
|
Verlegelänge von 70 m* |
23 |
25 |
25 |
21.5 |
20.1 |
17.3 |
17.3 |
17.3 |
- |
*Kategorie 7 gem. IEC 61156-5
**informative Werte
|
Eigenschaften |
Werte |
|
|
Biegeradius |
Dynamisch (bei Installation) |
≥ 45 mm |
|
Statisch (im Betrieb) |
≥ 25 mm |
|
|
Temperaturbereich |
Im Betrieb |
- 20°C bis + 60°C |
|
Bei Verlegung |
0°C bis + 50°C |
|
|
Transport und Lagerung |
0°C bis + 50°C |
|
|
Eigenschaften |
Werte |
||
|
Schleifenwiderstand |
|
≤ 250 Ω / km |
|
|
Widerstandsunsymmetrie |
|
≤ 2% |
|
|
Durchschlagsfestigkeit |
Gleichspannung |
1 kV / 1 min |
|
|
Isolationswiderstand |
(500 V) |
≥ 5000 MΩ.km |
|
|
Kapazität gegen Erde |
|
≤ 1600 pF / km |
|
|
Wellenwiderstand |
bei 100 MHz |
100 ± 5 Ω |
|
|
Ausbreitungsgeschwindigkeitsfaktor |
|
78% |
|
|
Kopplungsdämpfung |
|
≥ 80 dB |
Type 1b |
|
Transferimpedanz |
bei 1 MHz |
≤ 10 mΩ / m |
Grade 1 |
|
bei 10 MHz |
≤ 10 mΩ / m |
||
|
bei 30 MHz |
≤ 20 mΩ / m |
||
|
bei 100 MHz |
≤ 30 mΩ / m |
||
|
Trennklasse gem. EN 50174-2 |
|
D |
|
Normen und Standards
Kabel:
- IEC 61156-5 2. Edition / EN 50288-4-1
Verkabelungsstandards:
- ISO/IEC 11801 2. Edition / EN 50173-1 / EN 50173-5
Installationsstandard:
- EN 50174
Übertragungsstandards:
- IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; 2,5GBase-T, 5GBase-T; 10GBase-T
- IEEE 802.5 / TPDDI / ATM / ISDN
Direktive / Verordnung:
- RoHS 2011/65/UE
- REACH 1907/2006/EC
Europa
|
Type |
EURO- Brandschutzklasse |
Anwendbare Standards |
Leistungserklärung (DoP) |
|
4P |
Cca-s1, d2, a1 |
IEC 60332-1, EN 50399, IEC 60754-2 |
17SFTP007 |
Außerhalb Europas
|
Flammwidrigkeit / Brandfortleitung |
IEC 60332-1 / EN 60332-1 IEC 60332-3-24 / EN 60332-3-24 |
|
Geringe Rauchentwicklung |
IEC 61034-2 / EN 61034-2 |
|
Geringe Gaskorrosivität |
IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 |
|
Geringe Toxizität |
IEC 60754-1 / EN 50267-1 |
Empfehlungen
|
Type |
Referenz |
Einzelaufmachung |
pro Palette |
||||
|
Trommeltype |
Bruttogewicht |
EAN-Code |
Anzahl |
Bruttogewicht |
EAN-Code |
||
|
4P LSOH-FR |
R7600A-T500 |
KC |
22 kg |
3700223669127 |
18 Trommeln |
398 kg |
3700223669134 |
|
R7600A-T1000 |
KL |
41 kg |
3700223669103 |
12 Trommeln |
503 kg |
3700223669110 |
|
|
Type |
Referenz |
Mantelbedruckung |
|
4P LSOH-FR |
R7600A-T500 |
ACOLAN FIREPROTECT 1000 SF-S ECO 4P 26AWG S/FTP Cat.7 1000 MHz LSOH-FR Cca-s1,d2,a1 - ISO/IEC 11801 - EN 50173-1 Chargennummer Metrierung |
|
R7600A-T1000 |
