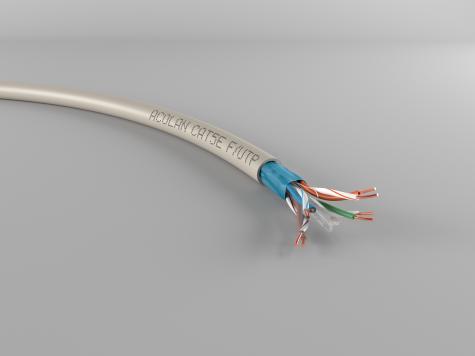

ACOLAN 200 FU M4969A
Vorteile
- Daten- und Kommunikationskabel für hohe Übertragungsraten
- Unterstützung der Netzanwendungsklasse D für 1000Base-T Anwendungen
- Spezifiziert bis 200 MHz
- Kompatibel mit Power over Ethernet nach 802.3af (PoE), 802.3at (PoE+) und 802.3bt (PoE++) Anwendungen
Technische Merkmale
- Leiter: blanker Kupferdraht, AWG24/1 Isolierung: Zell-PE (Foam-Skin), Ader Ø 1,00 mm
- Aderverseilung: 2 Adern zum Paar, 4 Paare verseilt
- Vierpaarverseilung
- Polyesterfolie
- Alu-kaschierte Polyesterfolie (leitfähige Seite außen) mit Beidraht AWG26
- Außenmantel: halogenfrei flammwidrig (FRNC/LS0H)
Das Kabel ist in allen Bestandteilen silikonfrei
|
Bezeichnung ACOLAN® |
Artikelnummer |
Mantelfarbe |
Durchmesser (mm) |
Gewicht (kg/km) |
Max. Zugkraft (N) |
Brandlast (MJ/m) |
|
200 FU 4P LSOH-FR* |
M4969A |
Elfenbein (RAL 9001) |
5,80 |
36 |
80 |
0,391 |
|
200 FUD 2x4P LSOH-FR |
R7064A |
Elfenbein (RAL 9001) |
5,80 x 12,50 |
70 |
160 |
0,782 |
|
Frequenz (MHz) |
|
4 |
10 |
20 |
62.5 |
100 |
155** |
200** |
|
Dämpfung (dB/100 m) |
Typ. Wert |
3.8 |
6 |
8.5 |
15.2 |
19.5 |
25 |
28 |
|
Max. Wert* |
4.1 |
6.5 |
9.3 |
17 |
22 |
- |
- |
|
|
NEXT (dB) |
Typ. Wert |
63 |
57 |
52 |
45 |
42 |
39 |
37 |
|
Max. Wert* |
56.3 |
50.3 |
45.8 |
38.4 |
35.3 |
- |
- |
|
|
ACR (dB) |
Typ. Wert |
59.2 |
51 |
43.5 |
29.8 |
22.5 |
14 |
9 |
|
Max. Wert* |
52.2 |
43.8 |
36.5 |
21.4 |
13.3 |
- |
- |
|
|
PS NEXT (dB) |
Typ. Wert |
60 |
54 |
49 |
42 |
39 |
36 |
34 |
|
Max. Wert* |
53.3 |
47.3 |
42.8 |
35.4 |
32.3 |
- |
- |
|
|
ELFEXT (dB/100 m) |
Typ. Wert |
63 |
55 |
48 |
39 |
35 |
31 |
29 |
|
Max. Wert* |
52 |
44 |
38 |
28 |
24 |
- |
- |
|
|
PS ELFEXT (dB/100 m) |
Typ. Wert |
60 |
52 |
45 |
36 |
32 |
28 |
26 |
|
Max. Wert* |
49 |
41 |
35 |
25 |
21 |
- |
- |
|
|
Return Loss (dB) |
Typ. Wert |
25 |
25 |
25 |
23.8 |
23 |
22 |
21 |
|
Max. Wert* |
23 |
25 |
25 |
21.5 |
20.1 |
- |
- |
|
Eigenschaften |
Werte |
|
|
Biegeradius |
Dynamisch (bei Installation) |
≥ 50 mm |
|
Statisch (im Betrieb) |
≥ 25 mm |
|
|
Temperaturbereich |
Im Betrieb |
- 20°C bis + 60°C |
|
Bei Verlegung |
0°C bis + 50°C |
|
|
Transport und Lagerung |
0°C bis + 50°C |
|
|
Eigenschaften |
Werte |
||
|
Schleifenwiderstand |
|
≤ 190 W / km |
|
|
Widerstandsunsymmetrie |
|
≤ 2% |
|
|
Durchschlagsfestigkeit |
Gleichspannung |
1 kV / 1 min |
|
|
Isolationswiderstand |
(500 V) |
≥ 5000 MW.km |
|
|
Kapazität gegen Erde |
|
≤ 1200 pF / km |
|
|
Wellenwiderstand |
bei 100 MHz |
100 ± 5 W |
|
|
Ausbreitungsgeschwindigkeitsfaktor |
|
78% |
|
|
Kopplungsdämpfung |
|
≥ 55 dB |
Type 2 |
|
Transferimpedanz |
bei 1 MHz |
≤ 50 mW / m |
Grade 2 |
|
bei 10 MHz |
≤ 50 mW / m |
||
|
bei 30 MHz |
≤ 100 mW / m |
||
|
bei 100 MHz |
≤ 200 mW / m |
||
|
Trennklasse gem. EN 50174-2 |
|
C |
|
Normen und Standards
Kabel:
- IEC 61156-5 / EN 50288-2-1
Verkabelungsstandards:
- ISO/IEC 11801 2. Edition / EN 50173-1 / TIA-568-C.2
Installationsstandard:
- EN 50174
Übertragungsstandards:
-
IEEE 802.3 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 / TPDDI / ATM / ISDN
Direktive / Verordnung:
- RoHS 2011/65/UE
- REACH 1907/2006/EC
Europa
|
Type |
EURO- Brandschutzklasse |
Anwendbare Standards |
Leistungserklärung (DoP) |
|
4P |
Eca |
EC 60332-1 |
16FUTP001 |
|
2x4P |
16FUTP003 |
Außerhalb Europas
|
Flammwidrigkeit / Brandfortleitung |
IEC 60332-1 / EN 60332-1 |
|
Geringe Rauchentwicklung |
IEC 61034-2 / EN 61034-2 |
|
Geringe Gaskorrosivität |
IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 |
|
Geringe Toxizität |
IEC 60754-1 / EN 50267-1 |
Empfehlungen
|
Type |
Referenz |
Einzelaufmachung |
pro Palette |
||||
|
Trommeltype |
Bruttogewicht |
EAN-Code |
Anzahl |
Bruttogewicht |
EAN-Code |
||
|
4P LSOH-FR |
M4969A-SC100 |
Ring |
3,9 kg |
3700223681372 |
60 Ringe |
241 |
3700223681389 |
|
M4969A-SB305 |
Box |
11 kg |
3700223604944 |
24 Boxen |
278 |
3700223679454 |
|
|
M4969A-ST500 |
KC |
20 kg |
3700223665785 |
24 Trommeln |
508 kg |
3700223604951 |
|
|
M4969A-ST1000 |
KL |
39 kg |
3700223653898 |
12 Trommeln |
480 kg |
3700223604968 |
|
|
2x4P LSOH-FR |
R7064A-ST500 |
KL |
40 kg |
3700223653829 |
12 Trommeln |
495 kg |
3700223608164 |
|
Type |
Referenz |
Mantelbedruckung |
|
4P LSOH-FR |
M4969A |
ACOLAN 200 FU 4P 24AWG F/UTP ENHANCED Cat.5e 200 MHz LSOH-FR Eca - ISO/IEC 11801 - EN 50173-1 - ANSI/TIA-568-C.2 Chargennummer Metrierung |
|
2x4P LSOH-FR |
R7064A |
ACOLAN 200 FUD 2x4P 24AWG F/UTP ENHANCED Cat.5e 200 MHz LSOH-FR Eca - ISO/IEC 11801 - EN 50173-1 - ANSI/TIA-568-C.2 Chargennummer Metrierung |
