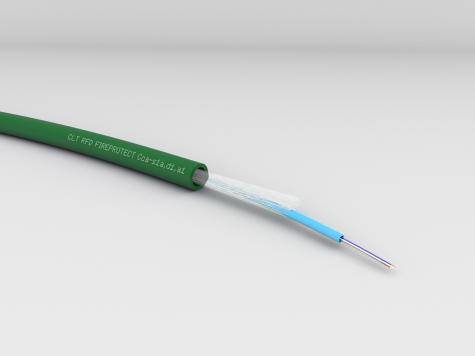

ACOLAN LWL-Universalkabel, Zentralbündelader
Vorteile
- Neue, sehr biegsame Bündelader
- Trockene (gelfreie) Bündelader
- Verbessertes Brandverhalten
- Verstärkter Schutz gegen Nagetiere
- Optimaler Kabelaufbau
- Schneller Zugriff auf die Bündelader
- Einfache Faserverarbeitung
Anwendung
- Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
- Bei Gebäudeverbindungen
- Zur Campusverkabelung
- Zur direkten Erdverlegung (gemäß Verlegevorschriften)
- Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
- Für die Verlegung in Kabelschächten und auf Pritschen
- Einsparung von Spleißarbeiten beim Gebäudeeintritt
- Verarbeitungsfreundliche Konstruktion
- Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
- Trockene (gelfreie) Bündelader
- Gelfreier Kabelaufbau für saubere und schnelle Montage
- Erhöhter Nagetierschutz durch Glasgarne
- Metallfrei, silikonfrei
- Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
- Geringe Abmessungen
- Hohe Verlegestabilität
- Brandverhalten geprüft und zertifiziert nach Bauprodukt enverordnung (s. Euro-Brandschutzklasse)

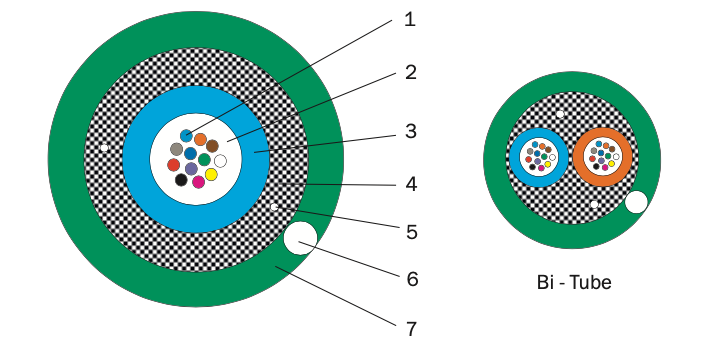

Technische Merkmale
- Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
- Trockene Bündelader (gelfrei)
- Bündelader aus thermoplastischem Material (Ø 2,8 mm)
- Verstärkte Schicht aus Glasgarnen mit Trockengelimprägnierung, IPA = ★★★☆☆
- Quellelemente zum Längswasserschutz
- GFK-Stützelement, eingebettet im Außenmantel
- Außenmantel, LSOH/FRNC, grün, Wanddicke 1,3 mm, gem. EN 50290-2-28
ACOME Protection Index gegen Nagetiere (IPA):
- ☆☆☆☆☆ = kein Nagetierschutz;
- ★☆☆☆☆ = leichter Nagetierschutz;
- ★★☆☆☆ = mittlerer Nagetierschutz;
- ★★★☆☆ = verstärkter Nagetierschutz;
- ★★★★☆ = sehr starker Nagetierschutz;
- ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:
ACOLAN FIREPROTECT CLT RFD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung
|
Eigenschaften |
Werte |
||
|
4 bis 12 Fasern |
|||
|
Z1416A |
|||
|
Temperaturbereich |
Transport und Lagerung |
- 40°C bis + 70°C |
|
|
Bei Verlegung |
- 5°C bis + 50°C |
||
|
Im Betrieb |
- 20°C bis + 60°C |
||
|
Maximale Zugbelastbarkeit (N) |
3000 |
||
|
Querdruckfestigkeit (N/cm) |
200 |
||
|
Kleinster Biegeradius (mm) |
10 x D |
||
|
Standardlieferlängen |
2.100 m |
||
|
Wanddicke Außenmantel (mm) |
1,3 |
||
|
Außendurchmesser (mm) |
8,3 |
||
|
Nenngewicht (kg/km) |
74 |
||
Produktpalette
|
Faseranzahl |
Multimode* 50/125 OM2 ACMM50 OM2 |
Multimode* 50/125 OM3 ACMM50 OM3 |
Multimode* 50/125 OM4 ACMM50 OM4 |
Multimode* 50/125 OM5 ACMM50 OM5 |
Singlemode 9/125 OS2 ITU-T G.652.D |
|
4 |
B1301A |
B1307A |
B1313A |
|
B1319A |
|
6 |
B1302A |
B1308A |
B1314A |
B1349A |
B1320A |
|
8 |
B1303A |
B1309A |
B1315A |
|
B1321A |
|
12 |
B1304A |
B1310A |
B1316A |
B1350A |
B1322A |
*Biegeunempfindliche Multimodefaser
Normen und Standards
Kabel und Fasern :
- IEC/EN 60793 / IEC/EN 60794-1
Verkabelungsstandards :
- EN 50173-1 / ISO/IEC 11801
Übertragungsstandards :
- IEEE 802.3 10M bis 100Gbit
- IEEE 802.5 Token Ring
- ANSI X3T9-5 (FDDI)
- ATM (155, 622, ...)
|
Faseranzahl |
Euro-Brandschutzklasse |
Leistungserklärung (DoP) |
Anwendbare Normen |
|
4 bis 12 Fasern |
Cca - s1a, d1, a1 |
20CLT0006 |
IEC 60332-1, EN 50399, IEC 60754-2, IEC 61034, IEC 60332-3-24 (3C)* |
*3C: Die Tests wurden intern durch unser akkreditiertes Prüflabor COFRAC durchgeführt
