ACOLAN LWL-Außenkabel, Zentralbündelader
Vorteile
- Reißfaden zum Öffnen / Absetzen des Kabelmantels
- Verstärkter Schutz gegen Nagetiere
- Optimaler Kabelaufbau
- Schneller Zugriff auf die Bündelader
- Einfache Faserverarbeitung
Anwendung
- Außenkabel (geeignet für die Verlegung im Außenbereich)
- Bei Gebäudeverbindungen
- Zur Campusverkabelung
- Zur direkten Erdverlegung (gemäß Verlegevorschriften)
- Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
- Für die Verlegung in Kabelschächten und auf Pritschen
- Verarbeitungsfreundliche Konstruktion
- Längs und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
- Gelfreier Kabelaufbau für saubere und schnelle Montage
- Erhöhter Nagetierschutz durch Glasgarne
- Metallfrei, silikonfrei
- Geringe Abmessungen
- Hohe Verlegestabilität

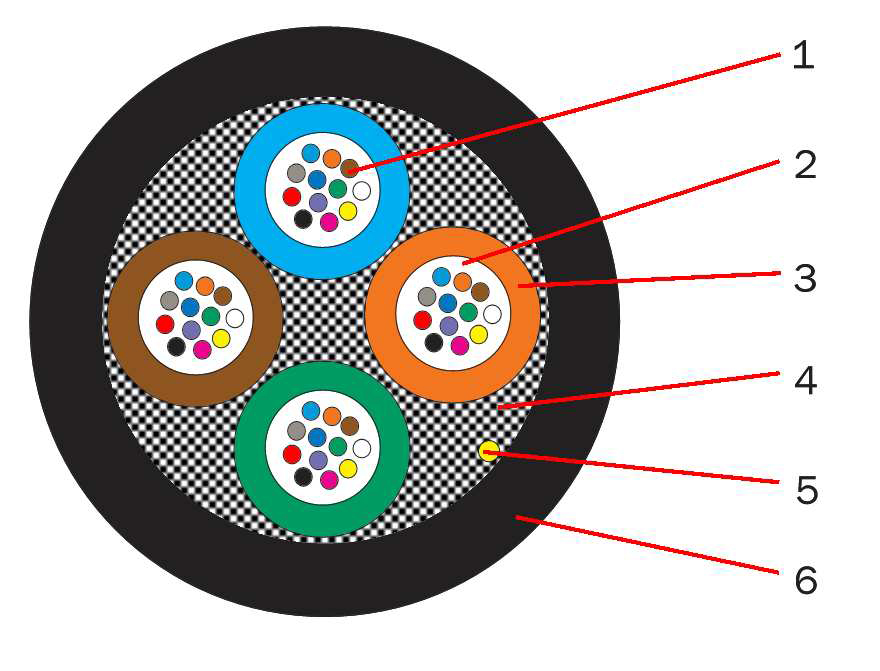

Technische Merkmale
- Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
- Gelfüllung der Bündelader
- Bündelader aus thermoplastischem Material (Ø 2,8 mm)
- Verstärkte Schicht aus Glasgarnen mit Trockengelimprägnierung, IPA = ★★★☆☆
- Reißfaden zum Öffnen / Absetzen des Kabelmantels
- Außenmantel, PE, schwarz, gem. EN 50290-2-24
ACOME Protection Index gegen Nagetiere (IPA):
- ☆☆☆☆☆ = kein Nagetierschutz;
- ★☆☆☆☆ = leichter Nagetierschutz;
- ★★☆☆☆ = mittlerer Nagetierschutz;
- ★★★☆☆ = verstärkter Nagetierschutz;
- ★★★★☆ = sehr starker Nagetierschutz;
- ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:
ACOLAN CLT RFD PE - Faseranzahl & -type - Produktreferenz - TT/MM/JJ hh:mm - Metrierung
|
Eigenschaften |
Werte |
|
|
48 Fasern (Quadri-Tube) |
||
|
Z1328A |
||
|
Temperaturbereich |
Transport und Lagerung |
- 40°C bis + 70°C |
|
Bei Verlegung |
- 5°C bis + 50°C |
|
|
Im Betrieb |
- 20°C bis + 60°C |
|
|
Maximale Zugbelastbarkeit (N) |
4500 |
|
|
Querdruckfestigkeit (N/cm) |
400 |
|
| Schlagfestigkeit (J) | 25 | |
|
Kleinster Biegeradius (mm) |
10 x D |
|
|
Standardlieferlängen |
2.100 m |
|
|
Wanddicke Außenmantel (mm) |
1,5 |
|
|
Außendurchmesser (mm) |
11,2 |
|
|
Nenngewicht (kg/km) |
101 |
|
Produktpalette
|
Faseranzahl |
Multimode* 50/125 OM2 ACMM50 OM2 |
Multimode* 50/125 OM3 ACMM50 OM3 |
Multimode* 50/125 OM4 ACMM50 OM4 |
Singlemode 9/125 OS2 ITU-T G.652.D |
|
48 (4 x 12) |
B1111A |
B1119A |
B1127A |
B1135A |
*Biegeunempfindliche Multimodefaser
Normen und Standards
| Anwendbare Standards | |
| Kabel und Fasern | IEC/EN 60793 / IEC/EN 60794-1 |
| Verkabelungsstandards | EN 50173-1 / ISO/IEC 11801 |
| Übertragungsstandards |
IEEE 802.3 10M bis 100Gbit ANSI X3T9-5 (FDDI) ATM (155, 622, ...) |
| Faseranzahl | Euro-Brandschutzklasse | Leistungserklärung (DoP) | Anwendbare Normen |
| 48 Fasern | Fca | 22CLT0011 | EN 50575 |
