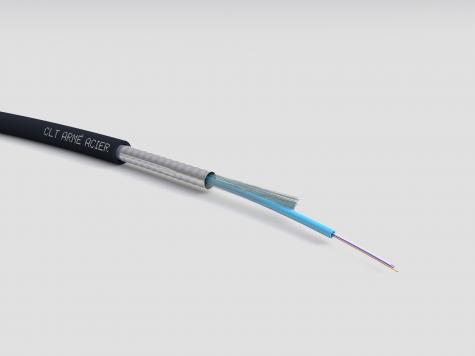

ACOLAN LWL-Außenkabel, Zentralbündelader
Vorteile
- Sehr biegsame Bündelader
- Metallarmierung gegen Nagetiere
- Optimaler Kabelaufbau
- Schneller Zugriff auf die Bündelader
- Einfache Faserverarbeitung
Anwendung
- Außenkabel (geeignet für die Verlegung im Außenbereich)
- Bei Gebäudeverbindungen
- Zur Campusverkabelung
- Zur direkten Erdverlegung (gemäß Verlegevorschriften)
- Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
- Für die Verlegung in Kabelschächten und auf Pritschen
- Verarbeitungsfreundliche Konstruktion
- Längs- und Querwasser geschützt durch Trockengelimprägnierung (Dry Sealing)
- Gelfreier Kabelaufbau für saubere und schnelle Montage
- Sehr hoher Nagetierschutz durch Stahlwellarmierung
- Metallarmiert
- Geringe Abmessungen
- Hohe Verlegestabilität

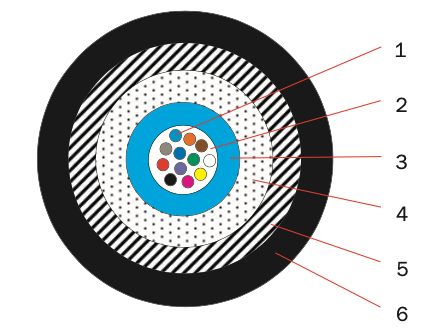

Technische Merkmale
- Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
- Gelfüllung der Bündelader
- Bündelader aus thermoplastischem Material
4 - 24 Fasern Ø 2,8 mm - Glasgarne mit Trockengelimprägnierung, IPA = ★★★★☆
- Stahlwellmantel
- Außenmantel, PE, schwarz, gem. EN 50290-2-24
ACOME Protection Index gegen Nagetiere (IPA):
- ☆☆☆☆☆ = kein Nagetierschutz;
- ★☆☆☆☆ = leichter Nagetierschutz;
- ★★☆☆☆ = mittlerer Nagetierschutz;
- ★★★☆☆ = verstärkter Nagetierschutz;
- ★★★★☆ = sehr starker Nagetierschutz;
- ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:
ACOLAN CLT ARM PE - Faseranzahl & -type - Produktreferenz - TT/MM/JJ hh:mm - Metrierung
|
Eigenschaften |
Werte |
||
|
4 bis 12 Fasern |
24 Fasern (2 x 12) |
||
| Z1147A | Z1312A | ||
|
Temperaturbereich |
Transport und Lagerung |
- 40°C bis + 70°C |
|
|
Bei Verlegung |
- 5°C bis + 50°C |
||
|
Im Betrieb |
- 20°C bis + 70°C |
||
|
Maximale Zugbelastbarkeit (N) |
2000 |
||
|
Querdruckfestigkeit (N/cm) |
500 |
||
| Schlagfestigkeit (J) | 30 | ||
|
Kleinster Biegeradius (mm) |
150 |
||
|
Standardlieferlängen |
2.100 m |
||
|
Wanddicke Außenmantel (mm) |
0,9 |
||
|
Außendurchmesser (mm) |
8,3 |
9 |
|
|
Nenngewicht (kg/km) |
74 |
92 |
|
Produktpalette
|
Faseranzahl |
Multimode* 50/125 OM2 ACMM50 OM2 |
Multimode* 50/125 OM3 ACMM50 OM3 |
Multimode* 50/125 OM4 ACMM50 OM4 |
Singlemode 9/125 OS2 ITU-T G.652.D |
|
4 |
B1160A |
B1166A |
B1172A |
B1178A |
|
6 |
B1161A |
B1167A |
B1173A |
B1179A |
|
8 |
B1162A |
B1168A |
B1174A |
B1180A |
|
12 |
B1163A |
B1169A |
B1175A |
B1181A |
|

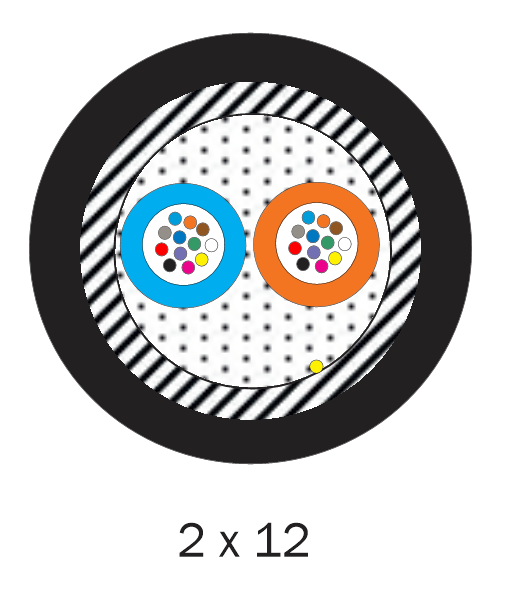

24 (2 x 12) |
B1165A |
B1171A |
B1177A |
B1183A |
*Biegeunempfindliche Multimodefaser
Normen und Standards
|
Anwendbare Standards |
|
|
Kabel und Fasern |
IEC/EN 60793 / IEC/EN 60794-1 |
|
Verkabelungsstandards |
EN 50173-1 / ISO/IEC 11801 |
|
Übertragungsstandards |
IEEE 802.3 10M bis 100Gbit IEEE 802.5 Token Ring ANSI X3T9-5 (FDDI) ATM (155, 622, ...) |

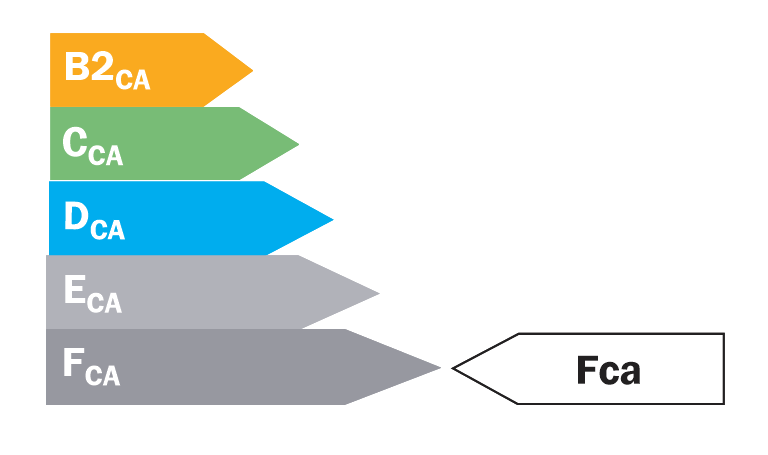

| Faseranzahl | Euro-Brandschutzklasse | Leistungserklärung (DoP) | Anwendbare Normen |
| 4 bis 24 Fasern | Fca | 22CLT0012 | EN 50575 |
