ACOLAN LWL-Universalkabel, Zentralbündelader
Vorteile
- Neue, sehr biegsame Bündelader
- Metallarmierung gegen Nagetiere
- Optimaler Kabelaufbau
- Schneller Zugriff auf die Bündelader
- Einfache Faserverarbeitung
Anwendung
- Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
- Bei Gebäudeverbindungen
- Zur Campusverkabelung
- Zur direkten Erdverlegung (gemäß Verlegevor-schriften)
- Zum Einzug in Kunststoffrohranlagen (nicht zum Einblasen)
- Für die Verlegung in Kabelschächten und auf Prit-schen
- Einsparung von Spleißarbeiten beim Gebäudeeintritt
- Verarbeitungsfreundliche Konstruktion
- Längs- und Querwasser geschützt durch Trockengelimprägnie-rung (Dry Sealing)
- Gelfreier Kabelaufbau für saubere und schnelle Montage
- Sehr hoher Nagetierschutz durch Stahlwellarmierung
- Metallarmiert, silikonfrei
- Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
- Geringe Abmessungen
- Hohe Verlegestabilität
- Brandverhalten geprüft und zertifiziert nach Bauprodukten-verordnung (s. Euro-Brandschutzklasse)

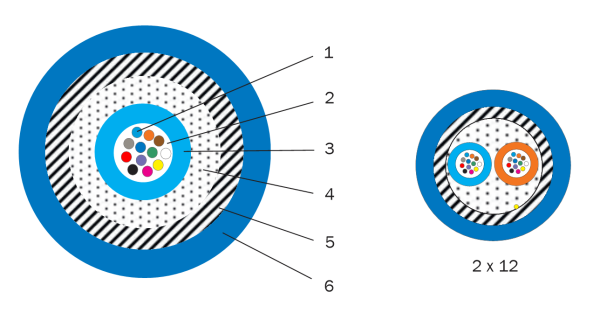

Technische Merkmale
- Glasfaser - beschichtet Ø 250 μm, Multi- oder Singlemode (FOTAG Farbcode)
- Gelfüllung der Bündelader
- Bündelader aus thermoplastischem Material
4 - 24 Fasern Ø 2,8 mm - Glasgarne mit Trockengelimprägnierung, IPA = ★★★★☆
- Stahlwellmantel
- Außenmantel, LSOH/FRNC, blau, gem. EN 50290-2-27
ACOME Protection Index gegen Nagetiere (IPA):
- ☆☆☆☆☆ = kein Nagetierschutz;
- ★☆☆☆☆ = leichter Nagetierschutz;
- ★★☆☆☆ = mittlerer Nagetierschutz;
- ★★★☆☆ = verstärkter Nagetierschutz;
- ★★★★☆ = sehr starker Nagetierschutz;
- ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:
ACOLAN CLT ARM ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung
|
Eigenschaften |
Werte |
||
|
4 bis 12 Fasern 24 Fasern (2 x 12) |
|||
|
Z1027A Z1301A |
|||
|
Temperaturbereich |
Transport und Lagerung |
- 40°C bis + 70°C |
|
|
Bei Verlegung |
- 5°C bis + 50°C |
||
|
Im Betrieb |
- 40°C bis + 70°C |
||
|
Maximale Zugbelastbarkeit (N) |
2000 |
||
|
Querdruckfestigkeit (N/cm) |
500 |
||
|
Kleinster Biegeradius (mm) |
150 |
||
|
Standardlieferlängen |
2.100 m |
||
|
Wanddicke Außenmantel (mm) |
1,85 |
1,1 |
|
|
Außendurchmesser (mm) |
8,7 |
9 |
|
|
Nenngewicht (kg/km) |
83 |
110 |
|
Produktpalette
|
Faseranzahl |
Multimode* 50/125 OM2 ACMM50 OM2 |
Multimode* 50/125 OM3 ACMM50 OM3 |
Multimode* 50/125 OM4 ACMM50 OM4 |
Singlemode 9/125 OS2 ITU-T G.652.D |
|
4 |
B1136A |
B1142A |
B1148A |
B1154A |
|
6 |
B1137A |
B1143A |
B1149A |
B1155A |
|
8 |
B1138A |
B1144A |
B1150A |
B1156A |
|
12 |
B1139A |
B1145A |
B1151A |
B1157A |
|
24 (2 x 12) |
B1141A |
B1147A |
B1153A |
B1159A |
Normen und Standards
Kabel und Fasern :
- IEC/EN 60793 / IEC/EN 60794-1
Verkabelungsstandards :
- EN 50173-1 / ISO/IEC 11801
Übertragungsstandards :
- IEEE 802.3 10M bis 100Gbit
- IEEE 802.5 Token Ring
- ANSI X3T9-5 (FDDI) ATM (155, 622, ...)
|
Faseranzahl |
Euro-Brandschutzklasse |
Leistungserklärung (DoP) |
Anwendbare Normen |
|
4 bis 24 Fasern |
Dca - s2, d2, a2 |
17CLT0003 |
IEC 60332-1, EN 50399, IEC 60754-2 |
