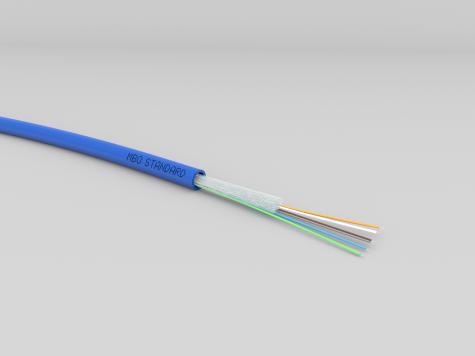

ACOLAN® LWL-Universalkabel Rapid Strip (RS 900) Mini-Breakout standard
Vorteile
- Mini-Breakout Universalkabel
- Rapid Strip (RS 900)
- Neue, einfach absetzbare 900µm Kompaktader
- Absetzlänge in 40 cm Arbeitsschritten auf das 250µm Coating
- 900µm Kompaktader und 250µm Coating in Farbcode
- RS 900 -> optimal geeignet für Steckermontage und Faserspleiß
Anwendung
- Universalkabel (geeignet für die Verlegung im Innen- und Außenbereich)
- LAN-Backbone und Campus (Verlegung in Rohren)
- Steigbereichkabel zwischen Haupt- und Etagenverteiler
- Horizontalbereichkabel bis zum Arbeitsplatz
- Verlegbar auf Kabelpritschen in Brüstungskanälen und in Vertikalschächten
- Neue Rapid Strip Kompaktader (RS 900) für die direkte Steckermontage und Faserspleiß geeignet
- Gelfreier Kabelaufbau (Dry Sealing) für saubere und schnelle Montage
- Silikonfrei, metallfrei
- Halogenfreier, flammwidriger und UV-stabilisierter Außenmantel
- Geringe Brandlast
- Hohe Verlegestabilität
- Brandverhalten geprüft und zertifiziert nach Bauproduktenverordnung (s. Euro-Brandschutzklasse)
Technische Merkmale
- 2-24 Glasfasern (Multi- oder Singlemode), Rapid Strip Ø 0,9 mm (FOTAG Farbcode)
- Glasgarne zur Zugentlastung, IPA = ★☆☆☆☆
- Quellfaden
- Außenmantel, LSOH/FRNC, blau, Wanddicke 1 mm, gem. EN 50290-2-28
ACOME Protection Index gegen Nagetiere (IPA):
- ☆☆☆☆☆ = kein Nagetierschutz;
- ★☆☆☆☆ = leichter Nagetierschutz;
- ★★☆☆☆ = mittlerer Nagetierschutz;
- ★★★☆☆ = verstärkter Nagetierschutz;
- ★★★★☆ = sehr starker Nagetierschutz;
- ★★★★★ = maximaler Nagetierschutz (Effizienz 99%)
Mantelmarkierung:
ACOLAN MBO STD ZH - Faseranzahl & -type - Produktreferenz - Euro-Brandschutzklasse - TT/MM/JJ hh:mm - Metrierung
|
Eigenschaften |
Werte |
||||||
|
2 Fasern |
4 Fasern |
6 Fasern |
8 Fasern |
12 Fasern |
24 Fasern |
||
|
Z1400A |
Z1401A |
Z1403A |
Z1405A |
||||
|
Temperatur- bereich |
Transport und Lagerung |
- 30°C bis + 70°C |
|||||
|
Bei Verlegung |
- 5°C bis + 50°C |
||||||
|
Im Betrieb |
- 10°C bis + 60°C |
||||||
|
Maximale Zugbelastbarkeit (N) |
500 |
800 |
1600 |
||||
|
Querdruckfestigkeit (N/cm) |
200 |
||||||
|
Kleinster Biegeradius (mm) |
10 x D |
||||||
|
Standardlieferlängen |
2.100 m |
||||||
|
Wanddicke Außenmantel (mm) |
1 |
||||||
|
Außendurchmesser (mm) |
5,8 |
6,6 |
7,5 |
9,8 |
|||
|
Nenngewicht (kg/km) |
28 |
35 |
39 |
44 |
49 |
89 |
|
Die Fasern 13 bis 24 weisen eine schwarze Ringmarkierung auf (das schwarze Fasercoating wird durch ein dunkelgrünes ersetzt)
Produktpalette
| Faseranzahl | Multimode* 50/125 OM2 ACMM50 OM2 | Multimode* 50/125 OM3 ACMM50 OM3 | Multimode* 50/125 OM4 ACMM50 OM4 | Singlemode 9/125 OS2 ITU-T G.652.D |
| 2 | B1184A | B1190A | B1196A | B1202A |
| 4 | B1185A | B1191A | B1233A | B1203A |
| 6 | B1186A | B1192A | B1234A | B1204A |
| 8 | B1187A | B1193A | B1235A | B1205A |
| 12 | B1188A | B1194A | B1236A | B1206A |
| 24 | B1189A | B1195A | B1232A | B1207A |
Normen und Standards
Kabel und Fasern :
- IEC/EN 60793 / IEC/EN 60794-1
Verkabelungsstandards :
- EN 50173-1 / ISO/IEC 11801
Übertragungsstandards :
- IEEE 802.3 10M bis 100Gbit
- IEEE 802.5 Token Ring
- ANSI X3T9-5 (FDDI) ATM (155, 622, ...)

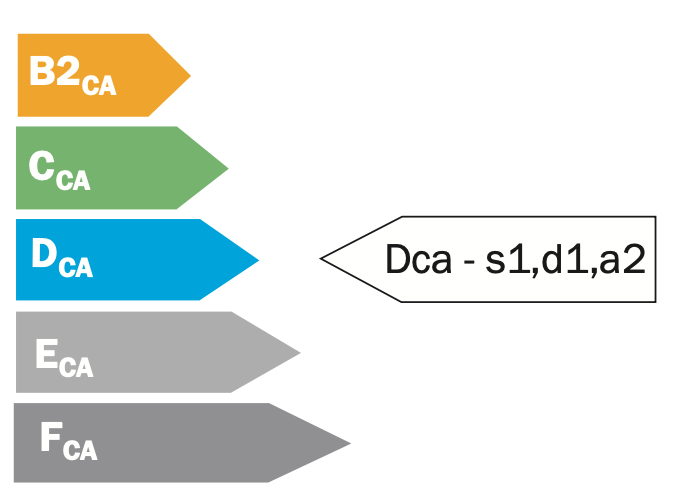

| Faseranzahl | Euro-Brandschutzklasse | Leistungserklärung (DoP) | Anwendbare Normen |
| 2 bis 24 Fasern | Dca - s1, d1, a2 | 17MBO0003 | IEC 60332-1, EN 50399, IEC 60754-2 |
`
Außerhalb Europas
| Flammwidrigkeit / Brandfortleitung | IEC 60332-1 |
| Geringe Gaskorrosivität | IEC 60754-2 |
| Geringe Toxizität | IEC 60754-1 |
