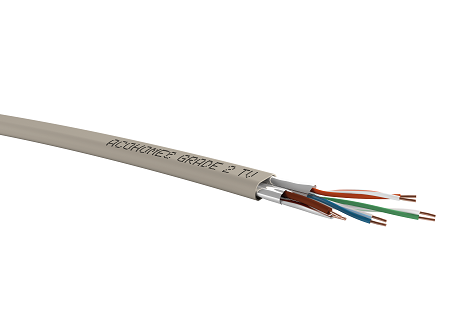

Raccordement Grade 2 TV
ACOHOME
Tenue au feu Cca
LSOH-FR
Gaine Ivoire
Avantages
- Performance au feu améliorée (Euroclasse Cca)
- Faible encombrement (Section réduite de 40% Vs design standards)
- Câble souple, facile à lover dans les boîtiers
- Permet un tirage du câble plus facile et un raccordement aisé
Application
- Réseaux de communication pour les bâtiments résidentiels
- Services simultanés sur les prises RJ45 du logement : Téléphonie + ADSL, Ethernet 100 Mbits, TV numérique (CATV, TNT HD/4K) sur les bandes VHF/UHF (900 MHz) et satellite (2200 MHz)
- Service non simultanée : Ethernet 1000 Mbits
- Longueur maximale de câblage préconisée : 45m
Caractéristiques
| Désignation | Ref. | Couleur | Diamètre | Poids | Pouvoir Calorifique Supérieur (PCS) | Tension max. de pose | |
| mm | Kg/km | MJ/km | KWh/m | N | |||
| Grade 2 TV 4P LSOH-FR | R7800A | Ivoire | 8.00 x 4.90 | 46 | 526 | 0.146 |
90 |
|
Caractéristiques |
Valeurs | |
| Rayon de courbure | Dynamique (à la pose) | ≥ 40 mm |
| Statique (posé) | ≥ 20 mm | |
| Plage de température | En service | - 20°C à + 60°C |
| A l'installation, au transport et au stockage | 0°C à + 50°C | |
| Paire 1 / Paire 2 / Paire 3 _ Fréquence (MHz) | 4 | 10 | 16 | 20 | 31.25 | 62.5 | 100 | 250 |
| Affaibli. Max. (dB/100m) | 4.1 | 6.5 | 8.3 | 9.3 | 11.7 | 17 | 22 | 36.9 |
| Min. NEXT (dB) | 56.3 | 50.3 | 47.2 | 45.8 | 42.9 | 38.4 | 35.3 | 29.3 |
| Return Loss (dB) | - | - | - | 20 | 19 | 17.5 | 16.5 | 14.5 |
| Paire 4 _ Fréquence (MHz) | 4 | 10 | 16 | 20 | 31.25 | 62.5 | 100 | 250 |
| Affaibli. Max. (dB/100m) | 4.1 | 6.5 | 8.3 | 9.3 | 11.7 | 17 | 22 | 36.9 |
| Min. NEXT (dB) | 56.3 | 50.3 | 47.2 | 45.8 | 42.9 | 38.4 | 35.3 | 29.3 |
| Return Loss (dB) | - | - | - | 20 | 19 | 17.5 | 16.5 | 14.5 |
| Applications multimédias simultanées | Application Gigabit Ethernet 1000 Mbits |
|
Paire Téléphonie et ADSL : Paire 1 : Bleu – Blanc / Bleu Paires Ethernet 100 Mbits : Paire 2 : Orange – Blanc / Orange et Paire 3 : Vert – Blanc / Vert
Paire TV (CATV / TNT / SAT) : Paire 4 : Marron – Blanc / Marron |
Paire 1 : Bleu – Blanc / Bleu Paire 2 : Orange – Blanc / Orange
Paire 3 : Vert – Blanc / Vert
Paire 4 : Marron – Blanc / Marron |
| Caractéristiques | Valeurs | ||
| Paires 1, 2 et 3 | Paire 4 | ||
| Résistance en boucle du conducteur | ≤ 170 Ω / km | ≤ 146.4 Ω / km | |
| Déséquilibre de résistance | ≤ 2 % | ||
| Capacité linéique | < 50 nF/km | < 48 nF/km | |
| Rigidité diélectrique | Courant continu | 1kV pendant 1 minute = pas de claquage | |
| Résistance d'isolement | (500 V) | ≥ 5000 MΩ . km | |
| Déséquilibre de capacité | Réel-terre | ≤ 1600 pF / km | |
| Impédance caractéristique | à 100 MHz | 100 ± 5 Ω | 100 ± 5 Ω |
| Vitesse de propagation | nominal | 78% | |
| Différence de temps de propagation | ≤ 40 ns | ||
Affaiblissement de couplage : conforme à la norme XP C 93 531-16 – 2019.
| Plage de fréquence (MHz) | Affaiblissement de couplage dB |
| 30 - 100 | ≥ 70 |
| 100 –2 150 | ≥ 70 – 20 × log10 (f/100) |
Produits de la gamme
|
Références |
Unitaire |
D’expédition |
||||
|
Type |
Poids |
Code EAN |
Quantité |
Poids |
Code EAN |
|
|
R7800A-C100 |
Couronne 100 m |
4,6 Kg |
3700223689514 |
60 couronnes |
292 kg |
3700223689507 |
|
R7800A-T500 |
Touret de 500 m |
26 kg |
3700223689545 |
18 Tourets |
473 kg |
3700223689552 |
|
R7800A-T1000 |
Touret de 1000 m |
50 kg |
3700223699735 |
6 Tourets |
315 kg |
3700223699728 |
|
R7800A-T4000 |
Touret de 4000 m |
215 kg |
3700223637218 |
|
|
|
Normes et standards
Applications POE : IEEE 802.3 af (PoE) / 802.3 at (PoE+)
Câbles : XP C 93 531-16 : 2019
Câblage résidentiel : XPC 90483
Installation : NF C 15-100 / UTE C 15-900 / EN 50173-4
Directive Européenne : RoHS 2011/65/UE, REACH 1907/2006/EC
| Zone | Euroclasse | Normes | Déclaration de performance | |
| Hors Europe |
Non propagateur de la flamme : NF C 32-070 2.1 (C2) / IEC 60332-1 Faible corrosivité des gaz : IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 Faible toxicité : IEC 60754-1 / EN 50267-2-1 |
|||
| Europe | Cca-s1,d1,a1 | IEC 60332-1, EN 50399, IEC 60754-2 |
|
|
Préconisations
Préconisation d’installation :
- Connecteur : Cat 6 blindé minimum suivant norme XP C 90 483
- Gaine : Ø 20 minimum
- Dévidage câble : à la déroulée pour éviter les torsions sur le câble.
Préconisation d'utilisation :
- Pour distribuer la TV satellite au-delà d’une longueur comprise entre 12 et 22m en fonction de la configuration et du niveau du signal au Tableau de communication (HNI), il est nécessaire de prévoir un équipement actif (type amplificateur avec correcteur de pente). Vous trouverez plus d’information dans la norme XP C 90 483.
- Pour une application PoE, utiliser uniquement une architecture Endspan (Alimentation PoE envoyée par le switch et non pas par un injecteur intermédiaire)
