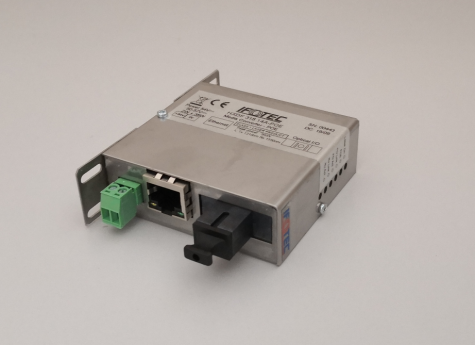

PHOTO PRODUIT ACOME IB2050

IB2050
HEMERA

Convertisseur de média PoE (PSE)

Avantages

• Transmission sur 1 fibre optique multimode ou monomode par le même module
• Transmission sur 2 fibres optiques multimodes ou monomodes par le même module
• Raccordement RJ45 par un câble droit ou croisé (auto-négociation).
• Vitesse de transmission 10/100 Mbit/s auto-négocié
• Supporte les modes Half et Full-duplex
• Intégrable en pied de mât
• Alimentation PoE+ IEEE 802.3at ( ≤ 35 W)
• Tension d’alimentation 54VDC pour le module et la fonction PoE.
• Fixation sur rail DIN (option)
• Lieu de production et SAV : France
• Garantie des produits : 3 ans.

Application

Ce module convertisseur de média permet de réaliser une conversion Ethernet 10/100Base-T en 100Base-BX pour une transmission sur 1 fibre optique et en 100Base-FX sur 2 fibres optiques, tout en offrant la possibilité d’alimenter le dispositif raccordé sur le câble.
En conformité avec la norme PoE+ (Power over Ethernet) IEEE 802.3at, il assure la fonction PSE (Power Sourcing Equipement) et peut alimenter des appareils périphériques PD (Powered Device) avec une puissance jusqu’à 35 W par le câble Ethernet.

Ce produit est parfaitement adapté aux applications suivantes :
• Déport de caméras IP ou codeurs vidéo IP
• Lan
• Man
• Réseau industriel
• Extension de réseau Ethernet...

Les indicateurs de fonctionnement permettent une utilisation sécurisée.

Il est proposé en boîtier individuel et peut s’intégrer au pied d’un mât de caméra par exemple dans une application de vidéosurveillance avec transmission sur réseau IP.
Un kit de fixation rail DIN peut être proposé sur demande.

Caractéristiques





GÉNÉRALES
Caractéristiques de l’interface LAN
Nombre de points d’accès RJ45 1
Protocoles 10/100 Base-TX (auto-négocié)
Mode opératoire Half-duplex / Full-duplex
Raccordement Câble 4 paires cat.  3 ou 5 UTP droit ou croisé (Auto-MDI)



Caractéristiques optiques
Fibre optique (μm) Multimode (50/125 ou 62.5/125) Monomode (9/125)
Nombre de fibre et série 2 FO 1 FO 2 FO 1 FO
Budget optique 0 à 11 dB 0 à 20 dB 0 à 19 dB
Longueur d’onde (TX) 1310 nm 1310 nm 1310 nm 1310 nm
Distance* 0 à 10 km 0 à 30 km 0 à 10 km
Connectique SC/PC duplex SC/PC SC/PC duplex SC/PC

* Les distances sont données à titre indicatif et varient en fonction du type de fibre et du réseau, elles peuvent être limitées par la bande passante de la fibre.



Indicateurs
Indicateurs Type Fonction
Laser on Led verte Indique l’émission laser et l’alimentation
Connexion PD  Led verte Reconnaissance d’un dispositif PoE PD sur le port RJ45
Connexion RJ45 Led verte Connexion d’un périphérique Ethernet sur le port
Activité RJ45 Led verte Réception de signal Ethernet sur le port RJ
Connexion optique Led verte Connexion optique
Activité sur le port optique Led verte Réception de signal Ethernet sur le port optique



ENVIRONNEMENTALES
Environnement
Température d’utilisation -20 à +60°C
Température de stockage -40 à +85 °C
Humidité relative 0 à 85 % (non condensé)
Option tropicalisation 0 à 95%



MECANIQUES
Caractéristiques mécaniques
Dimensions du boitier (L x l x h) 67 x 62 x 23 mm
Fixation Par vis ou sur rail DIN
Platine de fixation 85 x 23 mm 4 x Ø oblong 3.2 mm sur un rectangle de 68 à 79 mm x 14 mm
Tension d’alimentation 54 VDC nominal (50 à 57V)
Puissance consommée 2 W max + puissance à fournir à l’équipement PD raccordé (35 W max)



Produits de la gamme

Référence du produit – Transmission sur 1 ou 2 fibres optiques

Longueur d'onde (λ)

Référence

Applications

Connectique

Transmission jusqu’à 10 km de fibres optiques multimodes et jusqu’à 30 km de fibres optiques monomodes

Transmission sur 2 fibres à 1310 nm

IB2050

Convertisseur de média 10/100 Base-TX / Fibre 100 Base-FX sur 2 fibres multimodes ou monomodes

SC/PC

Transmission sur 1 fibre à Tx 1310 nm / Rx 1550 nm

IB2050

Convertisseur de média 10/100 Base-TX / Fibre 100Base-BX sur 1 fibre multimode ou monomode

SC/PC
