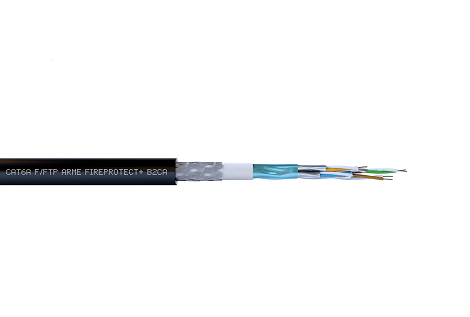

Photo produit ACOME R8795A

Catégorie 6a F/FTP
ACOLAN CUIVRE

  • F/FTP Catégorie 6a
  • 550 MHz
  • Gaine noire, LSOH
  • B2ca

Avantages

•  Performance au feu améliorée Euroclasse B2ca
•  Protection contre les rongeurs
•  Intérieur / Extérieur

Application

•  Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
•  Permettent l’utilisation des protocoles supportés par la classe EA pour l’application 10 GBASE-T.
• Caractérisés jusqu’à une fréquence de 550 MHz et compatibles PoE, PoE+, UPoE & 4PPoE (PoE++).

Caractéristiques

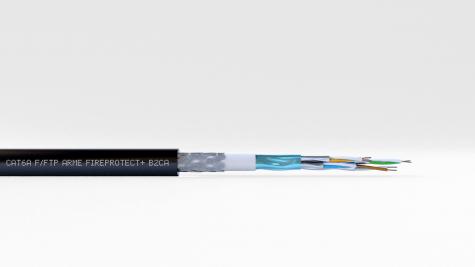

Vue de coupe cat 6A F/FTP

GÉNÉRALES
Désignation ACOLAN® FIREPROTECT+ Réf. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
550 FF 4P LSOH-FR R8795A Noir 11.50 160 1835 0.510 1400



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 276 mm
Statique (posé) ≥ 138 mm
Plage de température En service - 20°C à + 60°C
A l’installation 0°C à + 50°C
Transport et stockage 0°C à + 50°C
Etanchéité   IP67



ÉLÉCTRIQUES

Caractéristiques électriques à 20°C

Caractéristiques Valeurs
Résistance en boucle du conducteur   ≤ 146.4 W / km
Déséquilibre de résistance   ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ. km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage   ≥ 70 dB TYPE 1b
Impédance de transfert à     1 MHz ≤ 30  mΩ / m GRADE 2
à   10 MHz ≤  30 mΩ / m
à   30 MHz ≤  50 mΩ / m
à 100 MHz ≤ 100 mΩ / m
Classe de séparation selon EN 50174-2

‘’c’’



TRANSMISSIONS
Fréquences (MHz)   4 10 20 62.5 100 250 500 550
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 42.9 50
Imposition (max)* 3.8 5.9 8.4 15 19.1 31.1 45.3 -
Next (dB) Valeurs typiques 95 95 95 95 95 88 84 83
Imposition (min)* 65.3 59.3 54.8 47.4 44.3 38.3 33.8 -
PS Next (dB) Valeurs typiques 92 92 92 92 92 85 81 80
Imposition (min)* 63.3 57.3 52.8 45.4 42.3 36.3 31.8 -
ELFEXT (dB/100 m)  Valeurs typiques 85 85 84 82 78 62 56 55
Imposition (min)* 58 50 44 34.1 30 22 16 -
PS ELFEXT (dB/100 m) Valeurs typiques 82 82 81 79 75 59 53 52
Imposition (min)* 55 47 41 31.1 27 19 13 -
Return Loss (dB) Valeurs typiques 26 28 28 26 24 22 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 -
PS ANEXT (dB) Valeurs typiques 85 85 85 85 85 73 68 67
Imposition (min)* 76.5 72.5 69.5 64.5 62.5 56.5 52 -

* Catégorie 6a selon IEC 61156-5 Ed. 2
** Pour information uniquement

Produits de la gamme

Type Références Unitaire Expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R8795A-T500 Touret AC de 500 m 86 kg 3700223638888 tourets 360 kg 3700223639168



















Normes et standards

GÉNÉRALES

logos cables de france    logo poe ready     logo ce

Applications

  •  IEEE 802.3 :10Base-T; 100Base-TX;1000Base-T; 2,5GBase-T ;  5GBase-T ; 10GBase –T
  •  IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  •  IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  •  IEC 61156-5 ed.2 / EN 50288-10-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1 / TIA-568.2-D

Installation système de câblage

  •  EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC
Comportement au feu

Europe

Type Euroclasse Normes Europe Normes hors Europe DOP
4P B2ca-s1a,d1,a1

IEC 60332-1, EN 50399,

IEC 60754-2

IEC 60332-1 / EN 60332-1, IEC 61034-2 / EN 61034-2, IEC 60754-2 / EN 60754-2, IEC 60754-1 / EN 60754-1 19FFTP011
