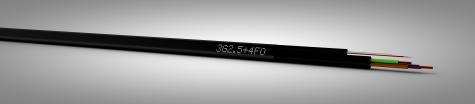

Câble raccordement hybride
CONNEXITY
- Câble de raccordement
- Réseaux de sécurité et vidéo-protection
- 4 fibres optiques monomode
- Energie 3G2.5mm²
Avantages
- Câble hybride qui permet de gérer plus facilement la gestion des données de communication et l’alimentation électrique
- Constitué de deux câbles réunis sous une même enveloppe qui permet aux extrémités de séparer la fibre de l’énergie pour disposer de deux câbles ronds indépendants plus faciles à gérer en termes de flux, d’étanchéité
- Section des conducteurs d’énergie permet d’assurer une alimentation tant en 230v qu’en TBT 24 ou 48v
Application
- Câble de raccordement 4 fibres+3G2.5 extérieur
- Assure le raccordement des équipements actifs (convertisseurs de média, commutateurs optiques) nécessaires à la connexion des terminaux (caméras de vidéosurveillance, les écrans d'affichage dynamique, les systèmes de contrôle d'accès ou de sécurité périmétrique)
- Conçu pour permettre en une seule pose d’assurer l’alimentation électrique des composants et la transmission des données
Caractéristiques
GÉNÉRALES
| Caractéristiques | Câble 4 fibres + 3 G2.5 |
| Température de stockage | -40 / +70°C |
| Température de mise en œuvre | -5 / +50°C |
| Température de fonctionnement | -40 / +70°C |
| Traction maximale (N) | 500 |
| Résistance à l'écrasement (N/cm) | 250 |
| Rayon de courbure mini (mm) | 130 mm |
| Câble d’énergie | H07RN-F 3x2.5mm² (marron, bleu, vert/jaune) |
| Conditionnement standard | Tourets FBE de 2100m |
| Epaisseur nominale de la gaine (mm) | 0.8 mm |
| Dimensions nominales du câble (mm) | 13x19 mm |
| Poids nominal net (kg/km) | 278kg/km |
| Marquage | Ex: Année ACOME 4x9/125G657+3G2.5 B0063 +métrique |
ELECTRIQUES
Distances maximales de télé alimentation
| Longueurs maxi (m)pour une chute de tension maximal autorisée de 20% | |||
| Tension alimentation (V) | Puissance consommée (W) | ||
| 40W | 50W | 60W | |
| 24v | 160m | 130m | 110m |
| 48v | 670m | 540m | 450m |
| 230v | 15 500m | 12 400m | 10 300m |
COULEURS
Code couleur fibres
| COULEURS | Rouge | Bleu | Vert | Jaune |
| N° |
1 |
2 |
3 |
4 |
Produits de la gamme
| Produit | Référence |
| 4 fo mono + 3G2.5 - gaine extérieure Pe | B0063A |
Autres câbles de raccordement :
| Contenance | Référence |
| Câble 4 fo OS2 intérieur / extérieur LSOH | N9930A |
| Câble zipcord extérieur PeHD 2fo OM2 | B0064A |
| Câble zipcord extérieur PeHD 2fo OS2 | B0047A |
| Câble 2 fo OS2 + 3G2.5 – gaine extérieure Pe | B0062A |
| Câble 2 fo OM2 + 3G2.5 – gaine extérieure Pe | B0069A |
| Câble 4paires F/UTP CAT6 – intérieur/extérieur LSFROH | R7590A |
Autres produits de la gamme :
- Câble de transport, distribution de 6 à 144 fibres
- Boitiers, bornes, coffrets actifs Ethernet extérieurs
Normes et standards
GÉNÉRALES
Câbles et fibres :
- CEI/EN 60793
- CEI/EN 60794
Câble d’énergie :
- NFC32-102-4
Préconisations
EMBALLAGE
Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu'à complète utilisation du produit.
