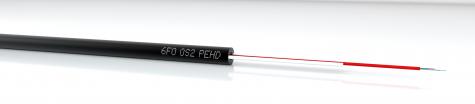

Câble aéro souterrain
CONNEXITY

Avantages

Câble de structure souple et de faible poids
Gaine extérieure en polyéthylène Haute Densité (PeHD) à faible coefficient de frottement pour un meilleur glissement dans la conduite
Dimensionnés pour une installation en aérien, conduite enterrée ou en conduites multiples, au moyen des techniques de pose par tirage ou soufflage sur courte distance

Câble appartenant à la gamme ACOME Unitube
Définie pour répondre aux besoins de distribution aérienne jusqu'à 50 mètres et en conduite pour le câblage des infrastructures de sécurité et vidéoprotection
Marquage : Année de fabrication - ACOME - nombre et type de fibres - réf produit + métrique

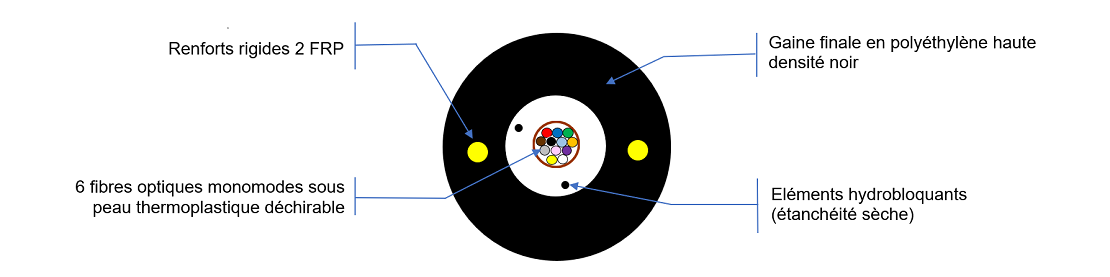

Vue de coupe câble distribution aéro souterrain

GÉNÉRALES

Caractéristiques		6 Fibres
Gamme de température	Transport et stockage	-40 / +70°C
	Installation	-5 / +50°C
	Fonctionnement	-30 / +70°C
Traction maximale (N)		800
Résistance à l'écrasement (N/cm)		200
Rayon de courbure mini (mm)		60mm
Conditionnement standard		4000m et multiples de 1000m au-delà
Epaisseur nominale de la gaine (mm)		2mm
Diamètre nominal du câble (mm)		6mm
Poids nominal (kg/km)		31,5kg/km

Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu'à complète utilisation du produit.

COULEURS

Code couleurs fibres

Couleurs	Rouge	Bleu	Vert	Jaune	Violet	Blanc
Numéro	1	2	3	4	5	6

Référence	Capacité
B0018A	6 fibres OS2*

OS2* : fibres monomodes 9/125 selon ISO 11801 OS2 et UIT-T G.652.D

GÉNÉRALES

logo made in FR

CEI/NF EN 60793
CEI/NF EN 60794
