Produits

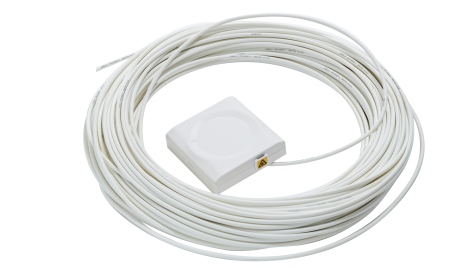

FTTH KIB4806

Kit PTO T1
ACOPTIC

  • Kit PTO T1
  • 1 ou 2 FO
  • G657 SC-APC
  • COR1823 & platine Rail DIN
  • KIB4806

Avantages

  • Prise Terminale Optique ultra compacte
  • Utilisation dans les coffrets de communication comme DTIO (Sur Rail DIN)
  • Installation sans épissure chez l’abonné
  • Pose facile du câble par collage ou agrafage
  • Produit assemblé et testé en usine

Application

  • Installation rapide et aisée de la PTO chez l’abonné au moyen d’équipements et outillages standards.
  • Platine disponible dans le kit pour fixer le boitier dans un coffret de communication sur rail DIN comme Dispositif de Terminaison Intérieur Optique (DTIO).
  • Kits constitués d’un câble d’abonné 4mm (1 ou 2 fibres) pré-connectorisé à une extrémité sur lequel une Prise Terminale Optique a été montée.

Caractéristiques

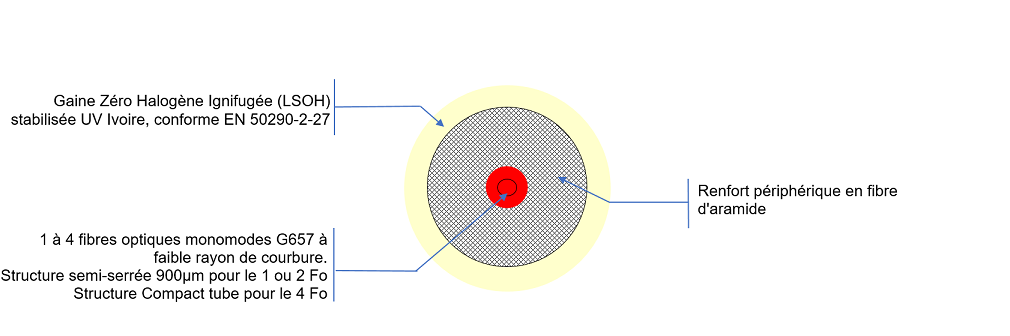

Vue de coupe



GÉNÉRALES
  • Matériaux : Thermoplastique en ABS PC sans halogène
  • Dimensions PTO: 80 x 80 x 20 mm
  • Dimensions PTO avec platine : 80 x 80 x 28 mm
  • Compatible avec fibre G657A2
  • Couleur de l’enveloppe : blanc (RAL9010)
  • Indice de Protection : IP40, IK07
  • Résistance au feu : UL 94 VO

Prise Terminale Optique : PTO2804 T1 - 1 ou 2 Fo :

colonne-p-rrf-w19



MÉCANIQUES

Terminaisons :

  • Type de connecteur : SC/APC (conforme IEC 61754-4, IEC 60874-14-10)
  • Perte d’insertion : <0,30 dB (typ. 0,15 dB)
  • Réflectance : >60 dB (APC)

Produits de la gamme

Nombre de Fibres

Longueur

Désignations

Références

 Code EAN

Conditionnement

(*)

1 fo

15m

KIB4806 PTO 1xG657 SC/APC

IC5944-C15

 3700223696703

Cartons de 10



30m

IC5944-C30

 3700223696710

50m

IC5944-C50

 3700223696727

100m

IC5944-C100

 3700223696734

2 fo

15m

KIB4806 PTO 2xG657 SC/APC

IC5945-C15

 3700223696741

30m

IC5945-C30

 3700223696758

50m

IC5945-C50

 3700223696765

100m

IC5945-C100

 3700223696772

* Couronne individuelle de Ø280 mm extérieur (+/- 20 mm), sous sachet plastique

Normes et standards

GÉNÉRALE
  • IEC/EN 60793 et IEC/EN 60794-1
  • EN 60332-1-2, EN 50399, EN 60754-2
COMPORTEMENT AU FEU
