Raccordement dans le logement
ACOHOME
Avantages
• Performance au feu améliorée (Euroclasse Cca)
• Protection électromagnétique renforcée
• Câble souple : facile à lover dans les boitiers
• Permet un tirage du câble plus facile et un raccordement aisé"
Application
Réseaux de communication pour les bâtiments résidentiels
Services simultanés des applications multimédias sur les prises RJ45 du logement :
• Téléphonie + ADSL
• Ethernet 100 Mbits
• TV numérique (CATV, TNT HD/4K) sur les bandes VHF/UHF (900 MHz) et satellite (2200 MHz)
Ethernet 1000 Mbits et 10 Gbits
Compatibles PoE, PoE+, UPoE & 4PPoE (PoE++).
Longueur maximale de câblage préconisée : 45m

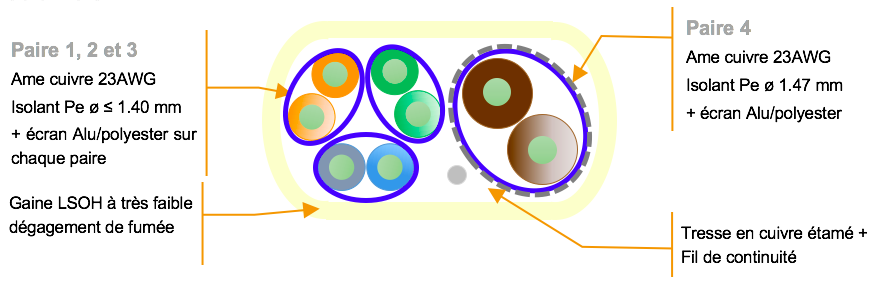

Caractéristiques
| Désignation | Ref. | Couleur | Diamètre | Poids | Pouvoir Calorifique Supérieur (PCS) | Tension max. de pose | |
| mm | Kg/km | MJ/km | KWh/m | N | |||
| ACOHOME Grade 3 TV 4P LSOH-FR | R7900A | Ivoire | 9.70 x 5.50 | 56 | 584 | 0.162 | 90 |
| Caractéristiques | Valeurs | |
| Rayon de courbure | Dynamique (à la pose) | ≥ 40 mm |
| Statique (posé) | ≥ 20 mm | |
| Plage de température | En service | - 20°C à + 60°C |
| A l'installation | 0°C à + 50°C | |
| Transport et stockage | 0°C à + 50°C | |
Paire 1 / Paire 2 / Paire 3
| Fréquence (MHz) | 4 | 10 | 16 | 20 | 31.25 | 62.5 | 100 | 250 | 500 |
| Affaibli. Max. (dB/100m) | 3.8 | 5.9 | 7.5 | 8.4 | 10.5 | 15 | 19.1 | 31.1 | 45.3 |
| Min. NEXT (dB) | 66.3 | 60.3 | 57.2 | 55.8 | 52.9 | 48.4 | 45.3 | 39.3 | 34.8 |
| Min FEXT (dB) | 56 | 48 | 43.9 | 42 | 38.1 | 31.1 | 28 | 20 | 14 |
| Return Loss (dB) | - | - | - | 20 | 19 | 17.5 | 16.5 | 14.5 | 13 |
Paire 4
| Fréquence (MHz) | 4 | 20 | 62.5 | 100 | 250 | 500 | 900 | 2150 | |
| Affaibli. Max. (dB/100m) | Imposition | 3.7 | 8.2 | 14.6 | 18.5 | 29.7 | 42.8 | 58.5 | 94.2 |
| Typique | 3,55 | 7,7 | 13,8 | 17,6 | 28,2 | 40,3 | 54,8 | 88 | |
| Min. NEXT (dB) | - | 66.3 | 55.8 | 48.4 | 45.3 | 39.3 | 34.8 | - | - |
| Return Loss (dB) | - | - | 20 | 17.5 | 16.5 | 14.5 | 13 | 11.7 | 10.8 |
| Caractéristiques | Valeurs | ||
| Paires 1, 2 et 3 | Paire 4 | ||
| Résistance en boucle du conducteur | ≤ 146.4 Ω / km | ≤ 146.4 Ω / km | |
| Déséquilibre de résistance | ≤ 2 % | ||
| Capacité linéique | < 50 nF/km | < 48 nF/km | |
| Rigidité diélectrique | Courant continu | 1kV pendant 1 minute = pas de claquage | |
| Résistance d'isolement | (500 V) | ≥ 5000 MΩ . km | |
| Déséquilibre de capacité | Réel-terre | ≤ 1600 pF / km | |
| Impédance caractéristique | à 100 MHz | 100 ± 5 Ω | 100 ± 5 Ω |
| Vitesse de propagation | nominal | 78% | |
| Différence de temps de propagation | ≤ 40 ns | ||
Affaiblissement de couplage : conforme à la norme XP C 93 531-17 : 2019
| Plage de fréquence (MHz) | Affaiblissement de couplage dB |
| 30 – 100 | ≥ 85 |
| 100 – 2150 | ≥ 85 – 20 x log10 (f/100) |
Produits de la gamme
Conditionnement
|
Références |
Unitaire |
D’expédition |
||||
|
Type |
Poids |
Code EAN |
Quantité |
Poids |
Code EAN |
|
|
R7900A-C100 |
Couronne de 100 m |
5,60 Kg |
3700223635368 |
60 couronnes |
350 kg |
3700223635375 |
|
R7900A-RB250 |
Boîte de 250 m |
16.5 kg |
3700223644520 |
18 boîtes |
312 kg |
3700223644537 |
|
R7900A-T500 |
Touret de 500 m |
30 kg |
3700223637836 |
18 Tourets |
556 kg |
3700223637829 |
|
R7900A-T4000 |
Touret de 4000 m |
246 kg |
3700223638628 |
|||
Normes et standards
Applications POE IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
Câbles XP C 93 531-17 : 2019
Câblage résidentiel XP C 90 483
Installation NF C 15-100 / UTE C 15-900 / EN 50173-4
Directive Européenne RoHS 2011/65/UE, REACH 1907/2006/EC
Europe
| Type | Euroclasse | Normes | Déclaration de performance | |
| 4P | Cca-s1,d1,a1 | IEC 60332-1, EN 50399, IEC 60754-2 | 18G3TV002 | |
Hors Europe
| Non propagateur de la flamme | NF C 32-070 2.1 (C2) / IEC 60332-1 |
| Faible corrosivité des gaz | IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3 |
| Faible toxicité | IEC 60754-1 / EN 50267-2-1 |
Préconisations
Préconisation d’installation :
Connecteur : Cat 6 blindé minimum suivant norme XP C 90 483
Gaine : Ø 20 minimum
Dévidage câble : à la déroulée pour éviter les torsions sur le câble.
Remarque :
Pour distribuer la TV satellite au-delà d’une longueur comprise entre 12 et 22m en fonction de la configuration et du niveau du signal au Tableau de communication (HNI), il est nécessaire de prévoir un équipement actif (type amplificateur avec correcteur de pente). Vous trouverez plus d’information dans la norme XP C 90 483.
Application PoE, compatible avec tous types d’architectures.
