Catégorie 6a S/FTP
ACOLAN CUIVRE FIREPROTECT

S/FTP Catégorie 6a
550 MHz
Gaine ivoire, LSOH-FR
Cca

Télécharger la fiche

Ajouter au e-catalogue

Avantages

Câbles compatibles PoE, PoE+,UPoE, 4PPoE
4P certifié C1

Application

Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires.
Permettent l’utilisation des protocoles supportés par la classe EA pour les applications 10 GBASE-T
Caractérisés jusqu’à une fréquence de 550 MHz

Caractéristiques

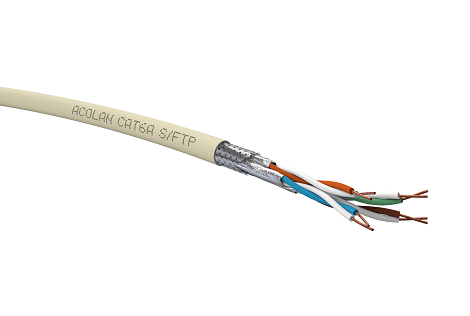

Vue de coupe catégorie 6a S/FTP

GÉNÉRALES

Désignation ACOLAN FIREPROTECT	Ref.	Couleur	Diamètre	Poids	Pouvoir Calorifique Supérieur (PCS)		Tension max. de pose
Désignation ACOLAN FIREPROTECT	Ref.	Couleur	mm	Kg/km	MJ/km	KWh/m	N
550 SF-S 4P LSOH-FR	R7297A	Ivoire (RAL 9001)	7.30	54	459	0.127	98
550 SFD-S 2x4P LSOH-FR	R7298A	Ivoire (RAL 9001)	7.50 x 15.50	115	988	0.274	196

MÉCANIQUES

Caractéristiques		Valeurs
Rayon de courbure	Dynamique (à la pose)	≥ 60 mm
Rayon de courbure	Statique (posé)	≥ 30 mm
Plage de température	En service	- 20°C à + 60°C
	A l’installation	0°C à + 50°C
	Transport et stockage	0°C à + 50°C

ÉLECTRIQUES

Caractéristiques		Valeurs
Résistance en boucle du conducteur		≤ 146.4 Ω / km
Déséquilibre de résistance		≤ 2 %
Rigidité diélectrique	Courant continu	1kV pendant 1 minute = pas de claquage
Résistance d’isolement	(500 V)	≥ 5000 MΩ . km
Déséquilibre de capacité	Réel-terre	≤ 1600 pF / km
Impédance caractéristique	à 100 MHz	100 ± 5 Ω
Vitesse de propagation	nominal	78%
Affaiblissement de couplage		≥ 70 dB	TYPE 1b
Impédance de transfert	à 1 MHz	≤ 10 mΩ / m	GRADE 1
	à 10 MHz	≤ 10 mΩ / m
	à 30 MHz	≤ 20 mΩ / m
	à 100 MHz	≤ 30 mΩ / m
Classe de séparation selon EN 50174-2		“c"

TRANSMISSION

Fréquence (MHz)		4	10	20	62.5	100	250	500	550**
Fréquence (MHz)		4	10	20	62.5	100	250	500	550**
Affaiblissement (dB/100m)	Valeur typique	3.6	5.5	7.9	14.5	18.5	29.6	42.9	50
Affaiblissement (dB/100m)	Imposition (max)*	3.8	5.9	8.4	15	19.1	31.1	45.3	-
Next (dB)	Valeur typique	95	95	95	95	95	88	84	83
Next (dB)	Imposition (min)*	65.3	59.3	54.8	47.4	44.3	38.3	33.8	-
PS Next (dB)	Valeur typique	92	92	92	92	92	85	81	80
PS Next (dB)	Imposition (min)*	63.3	57.3	52.8	45.4	42.3	36.3	31.8	-
ACR-F(dB/100 m)	Valeur typique	85	85	84	82	78	70	56	55
ACR-F(dB/100 m)	Imposition (min)*	56	48	42	32.1	28	20	14	-
PS ACR-F (dB/100 m)	Valeur typique	82	82	81	79	75	67	53	52
PS ACR-F (dB/100 m)	Imposition (min)*	53	45	39	29.1	25	17	11	-
Return Loss (dB)	Valeur typique	26	28	28	26	24	22	19	18
Return Loss (dB)	Imposition (min)*	23	25	25	21.5	20.1	17.3	17,3	-
PS ANEXT (dB)	Valeur typique	85	85	85	85	80	73	68	67
PS ANEXT (dB)	Imposition (min)*	76.5	72.5	69.5	64.5	62.5	56.5	52	-

* Catégorie 6a selon IEC 61 156-5

** Pour information uniquement

Produits de la gamme

Type	Références	Unitaire			Expédition
Type	Références	Type	Poids	Code EAN	Quantité	Poids	Code EAN
4P LSOH-FR	R7297A-T500	Touret KT de 500 m	29 kg	3700223655052	18 tourets	540 kg	3700223632671
4P LSOH-FR	R7297A-T1000	Touret XL de 1000 m	59 kg	3700223653768	4 tourets	251 kg	3700223633067
2x4P LSOH-FR	R7298A-T500	Touret XL de 500 m	63 kg	3700223653775	4 tourets	264 kg	3700223633074

Normes et standards

GÉNÉRALE

logos cables de france LOGO REACH logo poe ready logo ce

Applications

IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T, 5G Base-T, 10G Base-T
IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
IEEE 802.5 / FDDI / ATM / RNIS

Câbles

IEC 61156-5 / EN 50288-10-1

Système de câblage

ISO/IEC 11801 / EN 50173-1 / TIA-568.2-D

Installation système de câblage

EN 50174

Directive Européenne / Réglementation

RoHS 2011/65/UE
REACH 1907/2006/EC

COMPORTEMENT AU FEU

Europe

Type	Euroclasse	Normes	Déclaration de performance
4P	Cca-s1,d2,a1	IEC 60332-1, EN 50399, IEC 60754-2	17SFTP002
2x4P			17SFTP005

Nous consulter pour les applications non couvertes par le règlement des produits de construction (ex : centrales nucléaires), le PV de classement C1 de laboratoire externe (4P uniquement) peut être disponible sur demande.

Hors Europe

Non propagateur de la flamme	IEC 60332-1 / EN 60332-1
Non propagation de l’incendie	NF C 32-070 2.2 (C1)
Faible opacité de fumées	IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz	IEC 60754-2 / EN 60754-2
Faible toxicité	IEC 60754-1 / EN 60754-1
