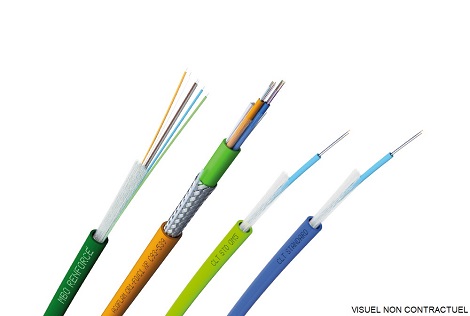

Visuel non contractuel

CLT STANDARD ZH 48 FO
ACOLAN OPTIQUE

  • Structure Libre, intérieur / extérieur
  • 48 Fibres Optiques
  • OM2, OM3, OM4, OS2
  • LSOH Standard armé fibre de verre
  • Gaine bleue

Avantages

  • Câble avec filin de déchirement
  • Design optimisé pour faciliter la préparation et l’accès aux fibres
  • Indice Protection ACOME contre les rongeurs IPA : ✭✩✩✩✩ = Protection Faible

Application

  • Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales
  • Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP) en intérieur ou extérieur
  • Marquage : ACOLAN CLT STD ZH - nombre et type de fibres -  réf produit - Euroclasse + JJ/MM/AA hh :mm + métrique

Caractéristiques

Vue de coupe CLT STANDARD ZH 48 FO

GÉNÉRALES
Caractéristiques Valeurs
  Z1316A
  48FO (quadri-tube)
Gamme de température Transport et stockage - 40°C à + 70°C
Installation -5°C à + 50°C
Fonctionnement -20°C à + 60°C
Traction maximale (N) 2000
Résistance à l'écrasement (N/10cm) 2000
Rayon de courbure mini (mm) 10xD
Conditionnement standard Tourets 2100m
Epaisseur nominale de la gaine (mm) 0,8
Diamètre nominal du câble (mm) 9
Poids nominal (kg/km) 78

Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit.

COULEURS
Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Turquoise



Produits de la gamme

Contenance câble Multimode 50/125 OM2   Multimode 50/125 OM3  Multimode 50/125 OM4  Monomode 9/125 (ITU-T G.652.D) OS2
48 fibres B1008A B1017A B1026A B1035A



Normes et standards

GÉNÉRALE

logos cables de france     logo reach       logo ce

  • Câble et fibres : EN 60793 / EN 60794-1
  • Systèmes de câblage : EN 50173-1 / ISO 11801
  • Applications : IEEE 802.3 10M to 10Gbit  / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI)  ATM (155, 622, …)
COMPORTEMENT AU FEU
 Fibres Euroclasse DOP Normes Normes hors Europe
48 fibres Eca 17CLT0004 IEC 60332-1

IEC 60332-1 (Non propagateur de la flamme)

IEC 60754-2 (Faible corrosivité des gaz)

IEC 60754-1 (Faible toxicité)
