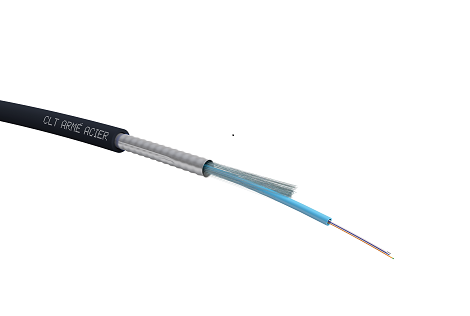

CLT ARME ACIER NOIR

CLT ARMÉ ACIER PE
ACOLAN OPTIQUE

  • Structure Libre , extérieur
  • 4 à 24 Fibres Optiques
  • OM2, OM3, OM4, OS2
  • Gaine noire, Polyéthylène armé acier fibre de verre

Avantages

  • Tube intérieur plus souple
  • Protection contre les rongeurs très renforcée
  • Design optimisé pour faciliter la préparation et l’accès aux fibres
  • Possibilité d'immersion en eau douce à faible profondeur
  • Indice Protection ACOME contre les rongeurs IPA : ✭✭✭✭✩ = Protection Très Renforcée

Application

  • Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales
  • Conçus pour une utilisation à l'extérieur en conduite ou pour être enterré sur lit de sable
  • Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP)
  • Marquage : ACOLAN CLT ARM PE –  nombre et type de fibres –  réf produit – Euroclass Fca –  JJ/MM/AA hh :mm + métrique

Caractéristiques

Vue de coupe CLT ARME ACIER PE

GÉNÉRALES
Caractéristiques VALEURS
  Z1147A Z1312A
  4 à 12FO 16 à 24FO
Gamme de température Transport et stockage - 40°C à + 70°C
Installation -5°C à + 50°C
Fonctionnement -20°C à + 70°C
Traction maximale (N) 2000
Résistance à l'écrasement (N/10cm) 5000
Résistance aux chocs (J) 30
Résistance aux cisaillement (N) 3000
Rayon de courbure mini (mm) 150
Conditionnement standard Tourets 2100m.
Epaisseur nominale de la gaine (mm) 0,9
Diamètre nominal du câble (mm) 8,3  9
Poids nominal (kg/km) 72 90
Etanchéité

Radiale et longitudinale

Immersion en eau douce

Conforme à la norme IEC 60794-1-2 F10 (1,5m/48h)

Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit

COULEURS FIBRES
Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Turquoise



Produits de la gamme

Contenance câble Multimode 50/125 OM2  Multimode 50/125 OM3 Multimode 50/125 OM4 Monomode 9/125 UIT-T (G.652.D) OS2
4 fibres B1160A B1166A B1172A B1178A
6 fibres B1161A B1167A B1173A B1179A
8 fibres B1162A B1168A B1174A B1180A
12 fibres B1163A B1169A B1175A B1181A
24 fibres B1165A B1171A B1177A B1183A



Normes et standards

GÉNÉRALE

 logos cables de france    logo poe     logo reach       logo ce

  • Câble et fibres : EN 60793 / EN 60794-1
  • Systèmes de câblage : EN 50173-1 / ISO 11801
  • Applications : IEEE 802.3 10M to 10Gbit  / IEEE 802.5 Token ring  ANSI X3T9-5 (FDDI) ATM (155, 622, …)
COMPORTEMENT AU FEU
Nombre de fibres Euroclasse Numéro de déclaration de performance Normes Europe
4 à 24 fibres Fca 22CLT0012 EN 50575
