CLE ARME BLEU

CLT ARMÉ ACIER ZH
ACOLAN OPTIQUE

  • Structure Libre intérieur / extérieur
  • 4 à 24 Fibres Optiques
  • OM2, OM3, OM4, OS2
  • Gaine bleue, ZH Armé acier
  • Dca

Avantages

  • Tube intérieur plus souple
  • Protection contre les rongeurs   très renforcée
  • Design optimisé pour faciliter la préparation et l’accès aux fibres
  • Indice Protection ACOME contre les rongeurs IPA :  ✭✭✭✭✩ = Protection Très Renforcée

Application

  • Câbles de données à très haut débit destinés aux réseaux locaux informatiques pour des liaisons campus, rocades et horizontales
  • Adaptés à tous types d'environnements : résidentiel, tertiaire, industriel ou des Etablissements Recevant du Public (ERP)
  • Marquage : ACOLAN CLT ARM ZH - nombre et type de fibres -  réf produit – Euroclasse + (NF C 32070 C1) + JJ/MM/AA + métrique

Caractéristiques

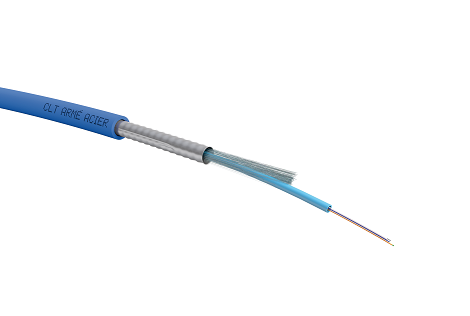

Vue de coupe CLT ARME ACIER ZH

GÉNÉRALES

Caractéristiques

4 à 12 FO

(structure Z1027A)

16 à 24 FO

(structure Z1301A)

Epaisseur nominale de la gaine (mm) 1,85 1,1
Diamètre nominal du câble (mm) 8,7 9

Poids nominal (kg/km)

105 117



MECANIQUE

Caractéristiques

Valeurs
Gamme de température Transport et stockage - 40°C à + 70°C
Installation -5°C à + 70°C
Fonctionnement -40°C à 70°C
Traction maximale (N) 2000
Résistance à l'écrasement (N/10cm) 5000
Rayon de courbure mini (mm) 150

Conditionnement standard

Tourets 2100m

Câbles fournis avec un emballage de protection à maintenir jusqu'à complète utilisation du produit.

COULEURS FIBRES
Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Turquoise

Les fibres optiques n°13 à 24 sont repérées par une marque noire (la fibre noire est remplacée par la fibre naturel)

Produits de la gamme

Contenance câble Multimode 50/125 OM2 Multimode 50/125 OM3 Multimode 50/125 OM4    Monomode 9/125 OS2  (G652D)
4 fibres B1136A B1142A B1148A B1154A
6 fibres B1137A B1143A B1149A B1155A
8 fibres B1138A B1144A B1150A B1156A
12 fibres B1139A B1145A B1151A B1157A
24 fibres B1141A B1147A B1153A

B1159A























Normes et standards

GÉNÉRALE

logos cables de france      logo reach        logo ce

  • Câble et fibres : EN 60793 / EN 60794-1
  • Systèmes de câblage : EN 50173-1 / ISO 11801
  • Applications : IEEE 802.3 10M to 10Gbit  / IEEE 802.5 Token ring ANSI X3T9-5 (FDDI)  ATM (155, 622, …)
COMPORTEMENT AU FEU
Nombre de fibres Euroclasse Déclaration de performance Normes Europe Normes Hors Europe
4 à 24 fibres Dca-s2,d2,a2 17CLT0003

IEC 60332-1

EN 50399

IEC 60754-2

IEC 60332-1 (Non propagateur de la flamme)

IEC 60754-2 (Faible corrosivité des gaz)

IEC 60754-1 (Faible toxicité)
