SYT R7561

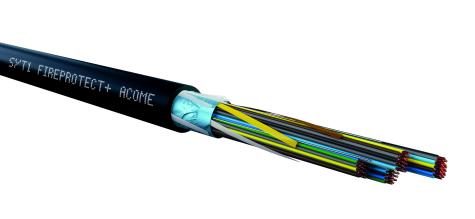

SYT1 FIREPROTECT+ LSOH-FR
SYT

  • SYT1 FIREPROTECT+
  • Tenue au feu B2ca
  • AWG20 / AWG24
  • Gaine LSOH-FR+ - Noire

Avantages

  • Protection au feu améliorée Euroclasse B2ca
  • Gaine LSOH-FR+ à faible dégagement de fumées

Application

  • Destinés aux bâtiments type ERP (gares ferroviaires, hôpitaux) et aux IGH
  • Idéal pour des transmissions numériques ou analogiques jusqu'à 2 MHz

Caractéristiques

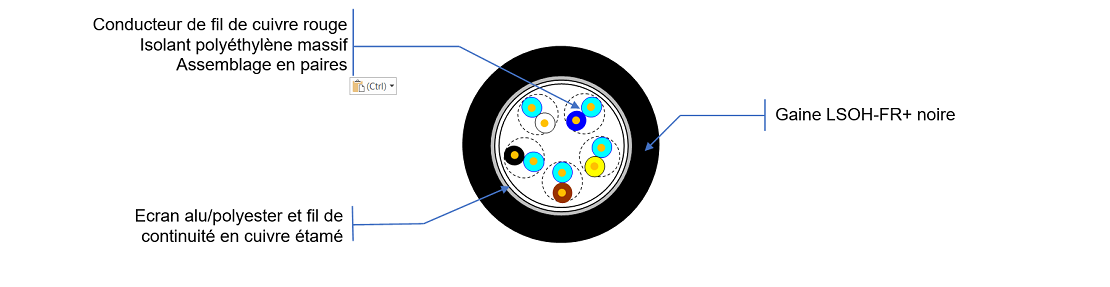

Vue de coupe SYT1 FIREPROTECT+ LSOH-FR+

MÉCANIQUES
Caractéristiques Valeurs
SYT1 FIREPROTECT+ 5 SYT1 FIREPROTECT+ 8
Diamètre conducteur AWG 24 AWG 20
Diamètre fil isolé (mm) 0.90 1.40
Tenue en température -25°C à +75°C



GÉNÉRALES
Diamètre cuivre Référence Code EAN Nombre de paires Diamètre maxi (mm) Masse nominale du câble (kg/km) Rayon de courbure mini (mm) Tension en traction maxi (kg) Conditionnement standard
Touret Longueur (m)
SYT1 FIREPROTECT+ 5
AWG 24 R7561A*   2
AWG 24 R7562A*   3
AWG 24 R7563A*   5
AWG 24 R7564A*   10
AWG 24 R7565A*   15
SYT1 FIREPROTECT+ 8
AWG 20 R7566A   2 6.00 44.0 60 62 KL 1000
AWG 20 R7567A   3 8.00 63.0 80 74 XL 1000
AWG 20 R7568A   5 9.00 96.0 90 100 XL 1000
AWG 20 R7569A   10 11.50 167.0 115 171 AC 1000
AWG 20 R7570A   15 13.00 228.0 130 226 BC 1000

* : En cours de développement.

D'autres conditionnements standards sont possibles sur consultation de nos commerciaux.

COULEURS

Paires

Couleur du fil isolé

Fil 1

Fil 2

   1

Bleu-clair

Blanc

    2

Bleu-clair

Bleu

3

Bleu-clair

Jaune

4

Bleu-clair

Marron

5

Bleu-clair

Noir

6

Bleu-clair

Rouge

7

Bleu-clair

Vert

8

Gris

Blanc

9

Gris

Bleu

10

Gris

Jaune

11

Gris

Marron

12

Gris

Noir

13

Gris

Rouge

14

Gris

Vert

15

Orange

Blanc

Cas particulier pour le câble 2P : Blanc - Rouge / Bleu-clair - Bleu

ÉLECTRIQUES
Caractéristiques Valeurs
SYT1 FIREPROTECT+ 5 SYT1 FIREPROTECT+ 8
Résistance linéique (Ω/km)  < 96.0 < 37,5
Affaiblissement linéique à 2 MHz (dB/km) < 42 < 35
Impédance caractéristique à 1 MHz (W) 100 ± 20
Paradiaphonie à 2 MHz (dB) > 40
Résistance d’isolement (MΩ.km) > 1500
Capacité linéique (nF/km) < 80



Normes et standards

RÉGLEMENTATIONS
  • UTE C 93529-2
  • ROHS 2011/65/CE
  • REACH 1907/2006/EC
COMPORTEMENT AU FEU
Type Euroclasse Normes Europe Déclaration de performance
SYT1 FIREPROTECT+ B2ca-s1a,d1,a1 IEC 60332-1, EN 50399,  IEC 60754-2, EN 61034 23SYT0010
