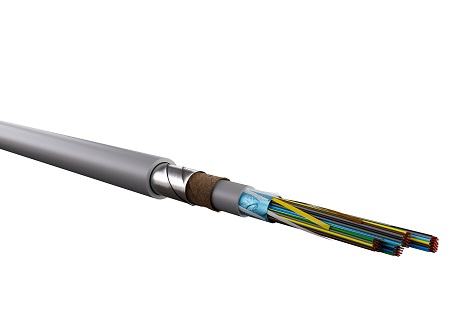

PHOTO PRODUIT ACOME téléphonie R7321A

SYT2 ARMÉ ZH
SYT

  • SYT2 NUMÉRIQUE
  • 2 à 112 paires
  • Gaine LSOH - Grise

Avantages

  • Bonne résistance à la corrosion
  • Très bonne résistance aux chocs
  • Armure métallique pour offrir une bonne protection anti-rongeurs et satisfaire des exigences mécaniques importantes
  • Conformes aux exigences de la norme relative à la non-propagation de flamme

Application

  • Câbles destinés à la distribution de lignes téléphoniques analogiques et numériques de la famille SYT+ renforcé
  • Câbles particulièrement adaptés à une installation en milieu industriel
  • Gaines intermédiaires et de protection réalisées en matériaux LSOH (Faible dégagement de fumée, zéro halogène)
  • Poses intérieures ou extérieures dans les conduites ou fourreaux (ne doivent en aucun cas être immergés même localement)





Caractéristiques

VUE COUPE SYT2 NUMERIQUE ARME LSOH



GÉNÉRALES
Diamètre cuivre Référence

Code

EAN

 Nombre de paires Diamètre (mm) Masse nominale du câble (kg/km) Rayon de courbure mini (mm) Tension en traction maxi (kg) Conditionnement standard
Touret Longueur (m)
SYT + DIGITAL 5
AWG 24 R7317A 3700223632527 5 11.00 159.5 165 75 AC 1000
AWG 24 R7318A 3700223633388 10 12.50 196.0 185 135 AC 1000
AWG 24 R7319A 3700223633432 15 13.50 235.0 200 160 CC 1000
AWG 24 R7320A 3700223632572 30 16.50 361.5 250 255 DC 1000
AWG 24 R7321A 3700223633487 56 19.50 545.5 290 400 EB 1000
AWG 24 R7322A 3700223633531 112 25.00 909.5 375 660 FB 1000
SYT + DIGITAL 8
AWG 20 R7323A 3700223633586 2 9.50 134.0 140 90 AC 1000
AWG 20 R7324A 3700223633630 3 11.50 192.5 170 125 AC 1000
AWG 20 R7325A 3700223633685 5 13.00 238.0 195 150 BC 1000
AWG 20 R7326A 3700223633739 10 15.50 335.0 230 290 DC 1000
AWG 20 R7327A 3700223633784 15 17.00 426.0 255 305 DC 1000
AWG 20 R7328A 3700223633838 30 22.00 651.0 330 480 FB 1000
AWG 20 R7329A 3700223634453 56 27.50 1054.0 410 760 GB 1000
AWG 20 R7330A 3700223634460 112 35.00 1813.0 525 1350 HB 1000

* autres conditionnements standards sont possibles sur consultation de nos commerciaux.



MÉCANIQUES
Caractéristiques Valeurs
SYT+ DIGITAL 5 SYT+ DIGITAL 8
Diamètre conducteur AWG 24 AWG 20
Diamètre fil isolé (mm) 0.90 mm 1.40 mm



COULEURS
Paires Couleur du fil isolé
Fil 1 Fil 2
   1 * Bleu-clair Blanc
    2 ** Bleu-clair Bleu
3 Bleu-clair Jaune
4 Bleu-clair Marron
5 Bleu-clair Noir
6 Bleu-clair Rouge
7 Bleu-clair Vert
8 Gris Blanc
9 Gris Bleu
10 Gris Jaune
11 Gris Marron
12 Gris Noir
13 Gris Rouge
14 Gris Vert
15 Orange Blanc



Cas particulier des câbles à une paire et deux paires

  Paire 1 Paire 2
* Câble à une paire Blanc Rouge -
** Câble à deux paires Blanc Rouge Bleu clair Bleu



ÉLECTRIQUES
Caractéristiques Valeurs
SYT+ DIGITAL 5 SYT+ DIGITAL 8
Résistance linéique < 96 Ω/km < 37,5 Ω/km
Affaiblissement linéique à 2 MHz < 42 dB/km < 35 dB/km
Impédance caractéristique à 1 MHz 100 ± 20 W
Paradiaphonie à 2 MHz > 40 dB
Résistance d’isolement > 1500 MΩ.km
Capacité linéique < 80 nF/km



Normes et standards

GÉNÉRALE

logo ce



Documents applicables

  • UTEC 93-529-2
  • UTEC 32-070-2.1 et CE 332-1

Conforme à la directive Européenne

  • RoHS 2011/65/UE
COMPORTEMENT AU FEU

Europe

Type Euroclasse Normes Déclaration de performance
SYT ARM Dca-s2,d2,a2 IEC 60332-1, EN 50399,  IEC 60754-2 17SYT0003



 Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz IEC 60754-2 / EN 50267-2-2 / EN 50267-2-3
Faible toxicité IEC 60754-1 / EN 50267-1



Préconisations

DOCUMENTATION
