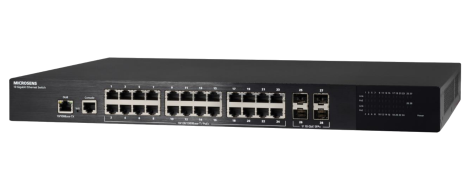

IB2096 Switch 19" 24 ports PoE+ 4 Ports 10gbps

Switch 19" 24x1Gbps Ethernet PoE+ 4x10Gbps L2/3

  • Switch 19 pouces 1U
  • Fonctionnalité de niveau 2&3
  • 24 ports PoE+ Ethernet
  • 4 ports 10 Gigabits SFP+

Avantages

  • Gestion avancée grâce aux fonctionnalités de niveau 2 et 3
  • Forte capacité d'agrégation avec 4 ports uplink de 10Gigabit (SFP+)
  • 24 Ports PoE plus permettant d'alimenter directement des équipements compatibles et de s'affranchir du double câblage courant fort et courant faible

Application

  • Ce switch convient pour une intégration en baie ou coffret 19 pouces notamment pour l'accès dans des architectures FTTH.
  • La distribution PoE+ est adaptée pour des applications smart-ceiling pour la gestion des éclairages LED notamment.

Caractéristiques



CAPACITE DU SWITCH
CARACTÉRISTIQUES UNITÉS VALEURS
Performance   Mode différé (Store & Forward)
Capacité de commutation Gpbs 128 (sans blocage)
Vitesse d'envoi de paquets Mpps 96
Taille du buffer  Mbit 12
Adresses MAC nombre

16 000
Trames Jumbo k Bytes 9



INTERFACES
CARACTÉRISTIQUES Ports RJ45 SFP+ CLI Console OoB
Nombre de ports 24 4 1 1
Type 10/100/1000Base-T 10GBase-X SFP+ RS-232 10/100Base-T
Connecteurs RJ45 blindé LC (selon SFP non inclus dans le produit) RJ45 RJ45
PoE

PSE IEEE802.3 af/at

max 15W/30 W

Total budget 390W

 / / /



ÉLÉCTRIQUES
CARACTÉRISTIQUES Principale
Entrée 100...240 VAC  50/60 Hz
Consommation <420 W (dont consommation PoE)
Connectique IEC320 C14 2 Pôles + Terre (cold device plug)
MECANIQUES ET ENVIRONNEMENTALES
CARACTÉRISTIQUES UNITÉS VALEURS
Montage U (19") 1
Dimensions (HxPxL) mm 44,5 x 320 x 442 (hors connectique)
podis kg 4.35
température d'utilisation °C -10 / +50
température de stockage  °C

-40 / +70
Humidité %  5 - 95 non condensé
FONCTIONNALITES LOGICIELLES

Gestion système
•    WEB GUI (http/https)
•    CLI (Telnet/SSH, console)
•    SNMP v1/v2v/v3
•    SNMP traps
•    Intégré dans solution de gestion centralisée NMP
•    Interfaçage IP configurable par VLAN
•    Table d'adresse MAC
•    Syslog
•    Configuration upload et download
•    Mise à jour du firmware
•    restauration configuration d'usine
•    Redémarrage Système
•    Statut du système, historique et statistiques de traffic

Configuration des ports
•    Activation / désactivation des ports
•    Nommage individuel des ports
•    Réglage des débits et mode Full/Half duplex
•    contrôle de flux
•    jumbo Frames
•    Limitation du débti
•    Isolation des ports

Power over Ethernet  PoE / PoE+
•    IEEE 802.3af PoE (max. 15 W/Port)
•    IEEE 802.3at PoE+ (max. 30 W/Port)
•    Activation et désactivation du PoE au port
•    Réglage de la priorité des ports
•    Limitation du budget total PoE

DHCP
•    DHCP Client/Server/Relay/Repeater
•    DHCP Snooping

VLAN (Lan Virtuels)
•    Prise en charge jusqu’à 4000 VLAN
•    Mode Access et Trunck
•    Q-in-Q Double marquage
•    GVRP

Routage IP
•    Routage Statique
•    RIP v1/v2 (IPv4), OSPF v1/v2
•    ISIS (IPv4), BGP (IPv4)
•    ARP statique
•    ND statique
•    VRRP v1/v2/v3
•    PIM
•    Prise en charge du mécanisme de vérification de transfert duplex.

QoS Qualité de service
•    Priorités de niveau 1 (basée sur les ports)
•    Priorités de niveau 2 basé sur 802.1q, tag sur VLAN
•    Priorités de niveau 3 basé sur 802.1p (DSCP)
•    8 Niveau de priorité (4 files)
•    Priorité stricte ou WWR (Weighted Round Robin)

Agrégation de liens
•    Jusqu’à 5 groupes
•    Agrégation de liens statique

IP Multicast
•    IGMP Snooping
•    MLD Snooping

Résilience
•    Spanning Tree (STP) selon IEEE 802.1d
•    Rapid Spanning Tree (RSTP) selon IEEE 802.1w
•    Multiple Spanning Tree (MSTP)
•    Protocol Profi Ring

Sécurité
•    Client RADIUS (802.1x)
•    Règles croisée sur IP, Port, Mac ou VLAN
•    Access Control List (ACL)
•    Gestion des time range



Produits de la gamme

RÉFÉRENCE DÉSIGNATION
IB2096 Switch L2/3 19" 1U 4x10G + 24x1G PoE+



Normes et standards

GÉNÉRALES
  • CE : 2014/30/EU (EMC), 2014/35/EU (Low voltage) et 2011/65/EU (RoHS)
  • Sécurité : EN 60950-1
  • Emission parasites : EN 55032:2015
  • Compatibilité électromagnétique : EN 55035:2017

Vous souhaitez plus d'informations ?

Produits connexes

Produit ACOME | Coffret mural FTT CP

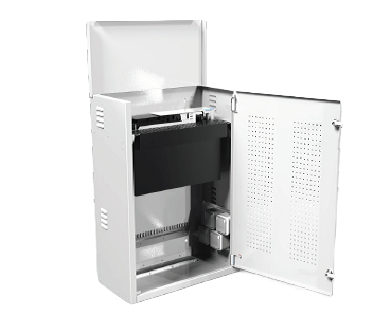

Coffret mural FTT ACP | HEMERA
Coffret de brassage optique
19" 6U - FTT ACP
Châssis métallique
Produit ACOME | Switch L3

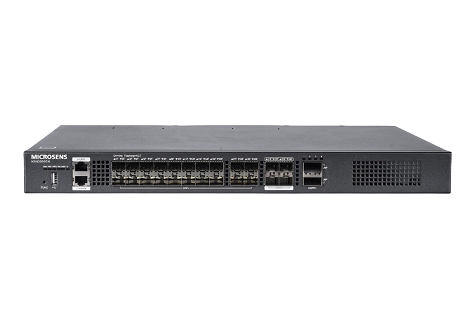

Switch 19" 10 Gigabit L3 | HEMERA
