K24 non armé

K24 non armé

  • Câble de télécommunication pour réseaux souterrains
  • Ferroviaire urbain
  • B2ca

Avantages

  • Référence Internationale des câbles équipant les tunnels
  • Comportement au feu et propriétés mécaniques exceptionnels
  • Câble non armé et sans halogène à paires très compactes

Application

  • Câble de télécommunications à usages locaux
  • Destination : métro
  • Autres destinations éventuelles : tronçons en tunnel ou souterrains des Réseau Express Régional et Tramway
  • Câble homologué RATP selon la NFF 55-624

Caractéristiques

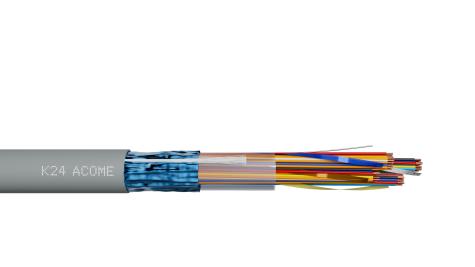

Vue de coupe K24 Non armé

Mécaniques et Physicochimiques
  • Rayon de courbure : dynamique (à la pose) : ≥ 16xØ, statique (posé) ≥ 8xØ
  • Plage de température : - 20°C à +60°C (en service), -10°C à +60°C (à l'installation), 0°C à +50°C (transport et stockage)
  • Tenue au feu : Non propagateur de l'incendie, Hauteur brûlée < 30 cm (NF C 32-070 § 2.2)
Electriques à 20°C +ou- 5°C
  • Diamètre des conducteurs : 0.6 mm, 0.9 mm
  • Résistance linéique à 20°C (en boucle) : ≤ 133.4 Ω/km (0.6 mm), 59.3 Ω/km (0.9mm
  • Rigidité diélectrique entre fils et écran : 1.5 kV CC ou 1 KV CA
  • Résistance d'isolement : ≥ 5000 M  km

Produits de la gamme



Nombre

de paires

Gaine de protection

ER minimale

(mm)

Diamètre

moyen

(mm)

Poids moyen

du câble (hors touret)

kg/km

Longueur/Conditionnement

Touret

(m)
Gamme 6/10

U4312

1 p.

0,8

4.90

29

500 K

R7272

2 p.

0,8

6.10

45

500 K

U4119

3 p.

0,8

6.40

48

500 K

R7256

5 p.

1

7.00

66

500 X

U3992

7 p.

1

7.30

75

500 X

U4314

10 p.

1

9.80

103

500 X

U3993

15 p.

1

9.30

135

500 A

R7257

21 p.

1,2

11.40

195

500 A

U3994

30 p.

1,2

12.60

250

500 B

U3995

42 p.

1,2

18.10

357

500 C

U3996

56 p.

1,2

16.40

426

500 C

U3997

112 p.

1,4

30.40

867

500 D





Nombre

de paires

Gaine de protection

ER minimale

(mm)

Diamètre

moyen

(mm)

Poids moyen

du câble (hors touret)

kg/km

Longueur/Conditionnement

Touret

(m)
Gamme 9/10

U4079

1 p.

0,8

5.70

41

500 K

U4080

2 p.

1

7.60

64

500 X

U4313

3 p.

1

7.80

72

500 X

U4081

5 p.

1

8.30

125

500 X

U4082

7 p.

1.2

10.50

154

500 A

U4083

10 p.

1.2

11.90

203

500 A

U4084

15 p.

1.2

13.20

279

500 B

U4085

21 p.

1,2

15.10

372

500 B
