iBIC 12 LC DX OM5 point d'accès industriel

iBIC point d'accès 12 fibres
HEMERA

  • Point d'accès 12 fibres
  • Fixation sur rail DIN
  • Coffret métallique
  • Cassette d'épissure 12 fibres

Avantages

• Compacité.
• Arrimage du câble et de sa structure sur le boîtier.
• Livré avec un support rail DIN (4 positions de montage possibles)
• Possiblité de fixer contre un mur.
• Pré-équipé de pigtails et raccords optiques
• 4 ports destinés à une entrée/sortie à gauche ou à droite du boîtier ;

Application

L’iBIC est un boîtier d’épissurage en aluminium destiné à la distribution de liaisons optiques dans des installations industrielles telles que des coffrets électriques.
Ses 4 positions de montage sur rail DIN et ses 4 ports d’entrée/sortie inclinés ou verticaux offrent une installation flexible et une gestion optimale de l’espace

Caractéristiques

L’iBIC est un boîtier industriel d’épissurage composé de :

  • 1 socle et d’un capot de protection vissé en aluminium assurant une grande protection des fibres optiques ;
  • 1 face raccords de 12 points de connexion avec un bandeau d’identification ;
  • 1 cassette iOC5 pouvant accueillir 12 protections d’épissures fusion ;
  • 1 platine d’arrimage pour porteur central disposant de 3 positions, 1 verticale et 2 diagonales ;
  • 4 ports destinés à une entrée/sortie à gauche ou à droite du boîtier.
  • 4 positions de fixation pour le clip rail DIN permettant une installation adaptative du boîtier.

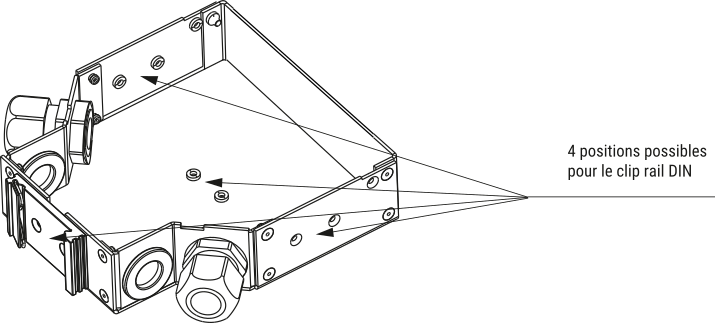

iBIC position possible platine rail DIN

GÉNÉRALES
DESIGNATION UNITÉ iBIC-12
Capacité Fibres   12
Raccords   6 LC-DX
Entrée de câble   2 presse-étoupes - 2 passe-câbles
Diamètre de câble max presse étoupe mm 2 x 7 - 13 (M20)
Passe-câbles
Cassette: nombre épissures mécaniques ou fusions   1 cassette 12 épissures
Fixation sur rail DIN   4 positions
Dimensions (HxPxL) mm 35 x 135 x 132
Poids Kg 0.9
Température d’utilisation °C - 25 / + 70
Matériau   Aluminium
Couleur RAL RAL 7035 (gris)

Produits de la gamme

PRODUIT PACK CODE ARTICLE
iBIC-12 équipé de 6 raccords LC duplex bleus et 12 pigtails LC avec fibre G657 A2 code FOTAG 1 pièce IB1492
iBIC-12 équipé de 6 raccords LC duplex magentas et 12 pigtails LC avec fibre OM4 code FOTAG 1 pièce IB1493
