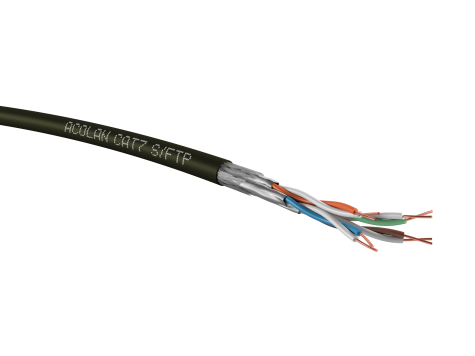

ACOLAN SFTP CAT7

Catégorie 7 S/FTP
ACOLAN CUIVRE

  • S/FTP Catégorie 7
  • 1000 MHz
  • Gaine noire, LSOH UV

Avantages

  • Gaine LSOH résistante aux UV pour une application en extérieur
  • Compatible PoE, PoE+, UPoE & 4PPoE (PoE++)

Application

  • Câbles de données très haut débit 10 Gigabit destinés aux réseaux locaux informatiques pour des liaisons capillaires
  • Permettent l’utilisation des protocoles supportés par la classe F pour les applications 10 GBASE-T
  • Caractérisés jusqu’à une fréquence de 1000 MHz

Caractéristiques

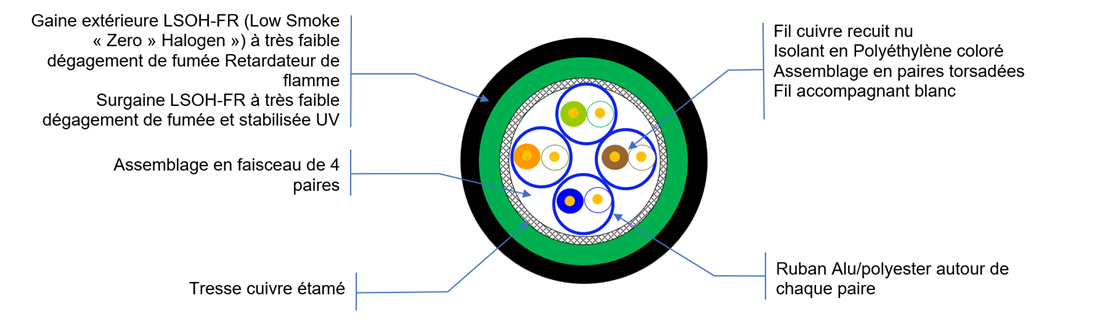

Vue de coupe S/FTP Int ext Noir

GÉNÉRALES
Désignation ACOLAN  Ref. Couleur Diamètre Poids Pouvoir Calorifique Supérieur (PCS) Tension max. de pose
mm Kg/km MJ/km KWh/m N
1000 SF-P 4P LSOH-FR / LSOH-FR UV R7161A Noire 10,20 110 1474 0,409 95



MÉCANIQUES
Caractéristiques Valeurs
Rayon de courbure Dynamique (à la pose) ≥ 90 mm
Statique (posé) ≥ 45 mm
Plage de température En service - 40°C à + 80°C
A l’installation -10°C à + 50°C
Transport et stockage -40°C à + 80°C



GAINE
Caractéristiques Valeurs
Déchirement de la gaine

ISO 34-1 > 3n/MM
Résistance à la traction IEC 60811-1-1 ≥ 8 N/mm²
Allongement à la traction IEC 60811-1-1 ≥ 100%



ÉLECTRIQUES
Caractéristiques Valeurs
Résistance en boucle du conducteur ≤ 146.4 Ω / km
Déséquilibre de résistance ≤ 2 %
Rigidité diélectrique Courant continu 1kV pendant 1 minute = pas de claquage
Résistance d’isolement (500 V) ≥ 5000 MΩ . km
Déséquilibre  de capacité Réel-terre ≤ 1600 pF / km
Impédance caractéristique à 100 MHz 100 ±  5 Ω
Vitesse de propagation nominal 78%
Affaiblissement de couplage ≥ 85 dB TYPE 1
Impédance de transfert à     1 MHz ≤ 8 mΩ / m GRADE 1
à   10 MHz ≤ 8 mΩ / m
à   30 MHz ≤ 10 mΩ / m
à 100 MHz ≤ 20 mΩ / m
Classe de séparation selon EN 50174-2 “d”



Fréquence (MHz)   4 10 20 62.5 100 250 300 600 1000**
Affaiblissement (dB/100m) Valeurs typiques 3.6 5.5 7.9 14.5 18.5 29.6 32.8 47.6 63.8
Imposition (max)* 3.7 5.9 8.3 14.9 19 31 34.2 50,1 -
Next (dB) Valeurs typiques 95 95 95 95 95 88 87 82 78
Imposition (min)* 78 78 78 75 72 66 65 61 -
PS Next  (dB)  Valeurs typiques 92 92 92 92 92 85 84 79 75
Imposition (min)* 75 75 75 72 69 63 62 58 -
ACR-F  (dB/100 m)  Valeurs typiques 85 85 84 82 78 70 67 55 52
Imposition (min)* 78 74 68 58 54 46 44 38 -
PS ACR-F  (dB/100 m) Valeurs typiques 82 82 81 79 75 67 64 52 49
Imposition (min)* 75 71 65 55 51 43 41 35
Return Loss (dB) Valeurs typiques 26 26 26 26 24 22 21 19 18
Imposition (min)* 23 25 25 21.5 20.1 17.3 17.3 17.3 -

* Catégorie 7 selon IEC 61 156-5

** Pour information uniquement

Produits de la gamme

Type Références Unitaire D’expédition
Type Poids Code EAN Quantité Poids Code EAN
4P LSOH-FR R7161A-T1000 Touret  BC de 1000 m 124 kg 3700223679485 1 tourets 133 kg 3700223679485



Normes et standards

GÉNÉRALE

logos cables de france   logo poe ready   logo ce

EC

Applications

  • IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 2,5G Base-T,5G Base-T, 10G Base-T
  • IEEE 802.3 af (PoE) / 802.3 at (PoE+) / 802.3 bt (4PPoE 90W)
  • IEEE 802.5 /  FDDI / ATM / RNIS

Câbles

  • IEC 61156-5  /  EN 50288-4-1

Système de câblage

  • ISO/IEC 11801 2nd ed. / EN 50173-1

Installation système de câblage

  • EN 50174

Directive Européenne / Réglementation

  • RoHS 2011/65/UE
  • REACH 1907/2006/EC

N° STA DCNS

  • STF 41.06
COMPORTEMENT AU FEU

Hors Europe

Non propagateur de la flamme IEC 60332-1 / EN 60332-1
Non propagateur de l’incendie IEC 60332-3-24 / EN 60332-3-24
Faible opacité de fumées IEC 61034-2 / EN 61034-2
Faible corrosivité des gaz

IEC 60754-2 / EN 60754-2

pH > 4.3

Conductivité < 10µS/mm
Faible toxicité

IEC 60754-1 / EN 60754-1

ITC ≤ 5

INC ≤ 100
