H0271C

  • Câble optique sans halogène
  • Ferroviaire - Télécommunications
  • Armé acier
  • Gaine noire, LSOH stabilisé UV
  • B2ca-s1a,d1,a1

Application

  • Marquage :

Caractéristiques

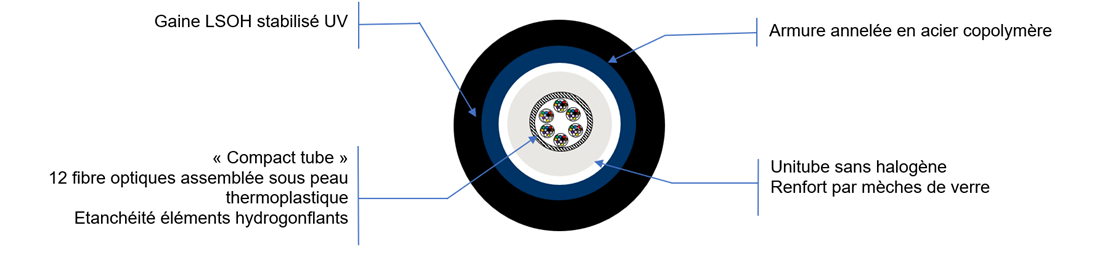

Vue de coupe H0271C

GÉNÉRALES
Caractéristiques

Valeurs
Diamètre nominal du câble (mm) 13.2
Epaisseur nominale de la gaine (mm) 1.6
Traction maximale lors de la pose (N) 1400
Résistance à l'écrasement (N/10 cm) 3000
Rayon de courbure mini (mm) 270



COULEURS

Codes couleurs fibres et tubes

1 2 3 4 5 6 7 8 9 10 11 12
Rouge Bleu Vert Jaune Violet Blanc Orange Gris Marron

Noir

 Turquoise Rose





ENVIRONNEMENT
Caractéristiques Valeurs
Gamme de température Transport et stockage -40 / +60°C
Installation -5 / +50°C
Opération (exploitation) -30 / +60°C



Stockage, emballage et mise en œuvre
  • Le conditionnement standard est : touret de 4000 m pour les câbles avec fibre monomode et 4200 m avec fibre multimode
  • Les câbles sont fournis avec un emballage de protection qui doit être maintenu jusqu’à complète utilisation du produit.
  • Les règles de stockage, transport, et pose des câbles sont définis dans notre guide ACOPTIC : https://www.acome.com/sites/default/files/DOCUMENTATION/GUIDE_ACOPTIC.pdf

Normes et standards

GÉNÉRALE
Caractéristiques Méthodes d'essai

Gamme de température

 NF EN 60794-1-22 F1
Tension maximale de pose NF EN 60794-1-21 E1
Résistance à l'écrasement NF EN 60794-1-21 E3
Rayon de courbure statique NF EN 60794-1-21 E11
Résistance à la pliure NF EN 60794-1-21 E10

Pénétration d'eau

 NF EN 60794-1-22 F5B
Performance au feu Réaction au feu NF EN 60332-1, NF EN 50399,NF EN 60754-2, NF EN 61034-1 et
Résistance au feu XP C93-539



COMPORTEMENT AU FEU
Type DOP Euroclasse Normes

Série 1431 12 fibre

   B2ca-s1a,d1,a1

IEC 60332-1

EN 50399

IEC 60754-2

IEC 61034



Préconisations
