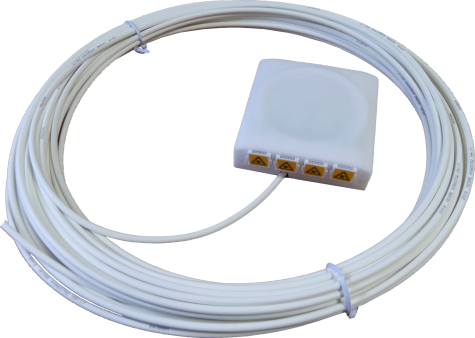

KIT PTO T1+
ACOPTIC
- Kit PTO taille 1+
- 4 Fo (COR1821)
- G657 SC/APC
- Fixation sur rail DIN (platine fournie)
Avantages
- Prise Terminale Optique 4 FO la plus compacte du marché assemblée et testée en usine
- Utilisation dans les coffrets de communication comme DTIO sur Rail DIN
- Produit esthétique, s’intégrant dans n’importe quel intérieur
Application
- Permet une installation rapide et aisée de la prise terminale optique chez l’abonné au moyen d’équipements et outillages standards
- Pas d’épissures fusion à réaliser chez l’abonné
- La PTO-T1+ se fixe sur un mur ou sur une platine
- Pose facile du câble par collage ou agrafage
Caractéristiques
GÉNÉRALES
| Désignation | Caractéristique |
| Matériaux | Thermoplastique en ABS PC sans halogène |
| Dimensions PTO | 80 x 23 x 80 mm (HxPxL) |
Le kit PTO-T1+ est constitué de : 1 PTO-T1+ comportant cinq entrées de câble, 1 zone de lovage fibre nue ou 900 μm pouvant maintenir jusqu’à 4 manchons de protections d’épissures fusions de longueur 40 mm, 1 bandeau de 1 à 4 raccords avec clapet interne ou externe type SC et 1 câble ACOME COR1821 préconnectorisé en SC.
| Caractéristiques | Valeurs |
| Compatibilité fibres | Fibre G657A2 |
| Diamètre câble (mm) | Jusqu'à 4,2 |
| Couleur de l’enveloppe | Blanc crème (RAL9001) |
| Indice de Protection | IP40, IK07 |
| Résistance au feu | UL94 V0 |
MÉCANIQUES
| Désignation | Caractéristiques |
| Terminaison | Type de connecteur : SC/APC (conforme IEC 61754-4, IEC 60874-14-10) |
| Perte d'insertion (IL) | dB ≤ 0,3 (typique 0,15 dB) |
| Réflectance (RL) | dB ≥ 60 |
| Température d’utilisation | -25 / +70 °C |
Produits de la gamme
|
Nombre de Fibres |
Longueur |
Désignations |
Références |
Code EAN |
Conditionnement (*) |
Palette |
|
4 Fo |
15m |
KIT PTO T1+
4xG657 SC/APC |
IC6083-C15 |
3701581503894 |
Cartons de 10 |
480 |
|
30m |
IC6083-C30 |
3701581503900 | Cartons de 10 | 400 | ||
|
50m |
IC6083-C50 |
3701581503917 |
Cartons de 10 |
240 | ||
|
100m |
IC6083-C100 |
3701581503924 | Cartons de 5 | 120 |
Les kits sont conditionnés en emballage individuel et carton de regroupement.
Normes et standards
GÉNÉRALE
- XPC 93-850-2-22 / EN 60332-1-2, EN 50399, EN 60754-2.
COMPORTEMENT AU FEU
- Niveau CPR : Dca-s2,d2,a2 (DOP : 17COR0007)
