Point Mutualisation Immeuble
ACOPTIC
- Point de Mutualisation Immeuble (PMI)
- Supérieur à 96 logements
- Répartiteur optique 19" communiquant
- Tiroirs optiques pivotant 48/96/144 raccords SCAPC
- iTOS de stockage 1U CD
Avantages
- 1 résorbeur vertical à cylindres, en position droite ou gauche
- brassage aisé des cordons optiques à l'intérieur du répartiteur
- 2 goulottes, en haut et bas de baie permettant une communication horizontale entre plusieurs répartiteurs juxtaposés
- Accès direct face avant
- Arrivée des câbles haut/bas
- Gestion des surlongueurs
- Idéal pour les Noeuds de Raccordement Optique (NRO)
Application
- Permet le raccordement FTTH des immeubles supérieurs à 96 logements en zones très denses
- Assure la sous-répartition mutualisée destinée au raccordement optique des abonnés FTTH dans la partie terminale du réseau en pied d'immeuble
- Reçoit tous types d’équipements de tiroirs au format 19”, pivotant à droite ou à gauche, et notamment les tiroirs «abonnés» iTOM ainsi que tous les éléments d’arrimage et d’épanouissement toute capacité type BEC
- Les baies se juxtaposent pour constituer un Point de Mutualisation Opérateurs (PM) indoor
- Conforme aux règlementations en vigueur et adapté à la gestion de grande densité de fibres optiques
Caractéristiques
| DESIGNATION | UNITE | BAIE 19" | ||
| Hauteur d'exploitation zone 19" | U | 36 | 40 | |
| Capacité | Fibres | 1728 | 1920 | |
| Cordons |
800 en brassage interne 1600 en brassage communiquant (avec cordons Ø 1,6mm) |
|||
|
Platine d'arrimage de câble |
4 - Repositionnables | |||
| Toit / plancher | Pré-découpé | |||
| Dimensions hors-tout | H | mm | 2000 | 2200 |
| PxL | mm | 300 x 800 | ||
| Poids | Kg | 80 | 95 | |
| Température d'utilisation | °C | -25 / +70 | ||
| Matériau | Acier | |||
| Couleur | RAL | 7035 (gris clair) | ||
| Option | Porte pleine - Flancs - Renvoi d'angle 90° - Dos à dos | |||
Tiroirs optiques pivotant 19" destinés au raccordement de câbles à fibres optiques par épissurage. Très compact, il intègre jusqu'à 144 points de connexion de type SC sur une hauteur de 3U. Particulièrement adapté à la desserte d'abonné FTTh dans les points de mutualisation indoor ou outdoor :
- Verrouillage simplifié
- Volet avant pivotant afin de faciliter les opérations de nettoyage
- Identification rapide
- Raccordement facilité grâce à la cassette dépissurage
| DESIGNATION | UNITE | IC5956 | IC5955 | IC5954 |
| Hauteur | U | 1 | 2 | 3 |
| Capacité | Fibre SC/APC | 48 | 96 | 144 |
| Cassette | 24 épissures | 2 | 4 | 6 |
| Diamètre max. de cordon | mm | 2 | ||
| Dimension (HxPxL) hors tout | mm | 44x260x483 | 88x260x483 | 133x260x483 |
| Distance face avant/montant | mm | 29,5 | ||
| Poids (à vide) | kg | 1,6 | 2,9 | 4,2 |
| Température d'utilisation | °C | -25/+70 | ||
| Matériau | Polycarbonate chargé fibres de verre | |||
| Couleur | RAL | Noir foncé | ||
L'iTOS accès face avant est un tiroir 1u 19", pivotant, permettant le stockage et la gestion entrée/sortie de micro modules (par l'accès arrière) ainsi que le stockage et la gestion entrée/sortie d'extrémités de breakout par l'accès face avant. L'iTOS est constitué de :
- 1 partie métallique fixe équipée de guide-câbles permettant de guider les tubes en entrée/sortie
- 1 peigne permettant la fixation de 20 tubes de protection 5 mm, ainsi que leur gestion entrée/sortie
- 1 plateau pivotant composé de 3 zones de lovage de micromodules ou d'extrémités de microbreakouts (fanout), et un passage en face avant, permettant de sortir les extrémités (fanout) des micro breakout.
| DESIGNATION | UNITE | ||
| Hauteur | U | 1 | |
| Capacité | Câbles Ø 5mm | 20 | |
| Cordons Ø 1,6mm | 48 | ||
| Longueur de fanout non utilisable | cm | 85 | |
| Dimensions (HxPxL) hors-tout | mm | 44x255x483 (19") / 533 (ETSI) | |
| Distance face avant/montant | mm | 24 | |
| Poids (à vide) | kg | 2,8 | |
| Température d'utilisation | °C | -25 / +70 | |
| Matériau | Acier | ||
| Couleur | RAL | Gris clair | |
Produits de la gamme
| Code article | Code EAN | Désignation | |

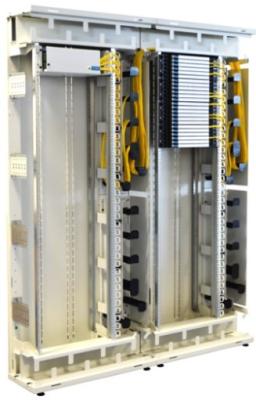

| IC5962 | 3700223699377 | Baie 19" avec porte et flancs pour PMI grande capacité | |
| IC5956 | 3700223699148 | Tiroir optique pivotant 1U 48 raccords SC/APC pour colonne préco | |
| IC5955 | 3700223699117 | Tiroir optique pivotant 2U 96 raccords SC/APC pour colonne préco | |
| IC5954 | 3700223699087 | Tiroir optique pivotant 3U 144 raccords SC/APC pour colonne préco | |
| IC5957 | 3700223699162 | iTOS de stockage 1U CD | |
